槽型光电红外对射传感元件结构设计

项目分类:传感器 发布时间:2022-04-11 ID:608793
  • 槽型光电红外对射传感元件结构设计

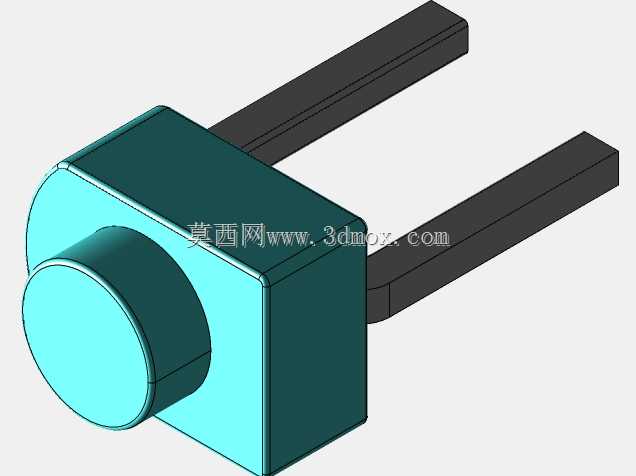

  这款槽型红外传感元件的结构设计,核心围绕工业现场非接触式位置检测的实际需求展开,在自动化产线、小型机电设备的点位检测场景中,这类元件承担着工件到位判断、运动部件行程限位、转速脉冲采集等关键作用,相比接触式行程开关,它没有机械磨损,响应速度能达到微秒级,在高速往复运动的机构上使用寿命优势十分明显。从结构布局来看,整体采用U型槽体的一体化封装设计,两个平行伸出的引脚分别对应红外发射端与接收端的电路引出,槽口的宽度经过精准核算,既保证红外光束的有效传输路径,又能适配常规3mm以内的遮挡片厚度,避免遮挡片在运动过程中与槽壁发生剐蹭,很多设计新手在做这类元件选型建模时,容易忽略槽口内部的有效检测区域边界,误将整个槽宽都作为检测行程,

  实际建模时需要预留0.5mm左右的边缘余量,确保遮挡片进入槽口后能完全截断红外光束,不会出现检测信号跳变的问题。前端突出的圆柱结构是红外光学透镜的封装位,设计时做了圆弧过渡处理,一方面可以减少外部杂散光的干扰,另一方面能让发射端的红外光束更集中,接收端的受光角度控制在合理范围内,避免相邻工位的其他红外元件产生光信号串扰,在多传感器密集排布的自动化设备上,这个细节直接决定了检测信号的稳定性。引脚部分采用扁平直插式结构,长度按照常规PCB板插装焊接的工艺要求设计,引脚间距符合通用电子元件的插装规范,既可以直接插焊在PCB板上做板载安装,也可以通过接插件引出导线做分体式安装,安装时不需要额外设计复杂的固定结构,

  只需要在安装板上加工两个对应引脚间距的定位孔,再配合槽体尾部的平面做限位,就能保证元件的安装精度,不会因为设备运行的振动出现位置偏移。建模过程中需要重点关注几个尺寸边界:首先是槽体的总宽度,要和安装位的预留空间匹配,避免和周边的运动部件发生干涉;其次是两个引脚的中心距,必须严格对应PCB焊盘的间距,否则量产时会出现插装困难的问题;还有前端透镜的突出高度,要保证安装后透镜表面不会被其他结构件遮挡,影响红外光的发射与接收。在实际应用场景中,这类元件常被用在小型自动化设备的原点复位检测、料仓缺料检测、传送带工件计数等工位,比如在螺丝排列机上,它可以检测螺丝是否到达出料口位置;在小型滑台机构上,它可以作为限位开关使用,防止滑台超程运行;

  在旋转计数机构上,配合带齿的码盘,它可以输出脉冲信号来计算转速和旋转角度。设计时没有采用多余的复杂结构,整个外壳做了圆角过渡处理,既可以减少注塑生产时的应力集中,也能避免安装时锋利的边角划伤操作人员或者导线绝缘层,外壳的壁厚均匀,符合注塑成型的工艺要求,不会出现壁厚不均导致的缩水、变形等问题,内部的腔体空间刚好容纳红外发射管、接收管以及相关的电路元件,没有多余的冗余空间,整体结构紧凑,适合在空间受限的小型设备内部安装使用。很多工程师在做设备结构设计时,容易把这类传感元件当成标准件直接调用,忽略了不同型号之间的尺寸差异,导致后期打样时出现安装干涉、检测距离不够等问题,所以在建模时需要把每个安装相关的尺寸都精准还原,包括槽口深度、引脚长度、透镜直径、安装定位面的平面度要求等,这样在做整体装配时才能提前发现干涉问题,减少后期改模的成本。另外,这款元件的结构设计也考虑了不同安装姿态的适应性,不管是水平安装还是垂直安装,槽口的方向都可以根据实际检测需求调整,引脚的机械强度足够支撑常规的焊接和安装操作,不会因为轻微的外力就出现引脚变形或者断裂的问题。
