圆形接口多针位工业传感连接组件

　　做了快十年结构设计，经手的传感类连接部件少说也有上百款，这次建模的这款圆形接口多针位传感连接座，是之前给自动化产线做位置检测单元配套时反复调整过几版的结构，实际落地用在3C电子装配线的工位到位检测、物流分拣线的货物识别模组上都很稳。先从实际使用场景说，这类连接组件不是单独用的，是嵌装在光电、接近类传感器的壳体端部，负责把传感芯体的信号引脚和外部线缆做可靠对接，车间里油污、切削液飞溅、设备持续振动的工况很常见，所以结构上一开始就没做花哨的设计，全是奔着长期可靠去的。

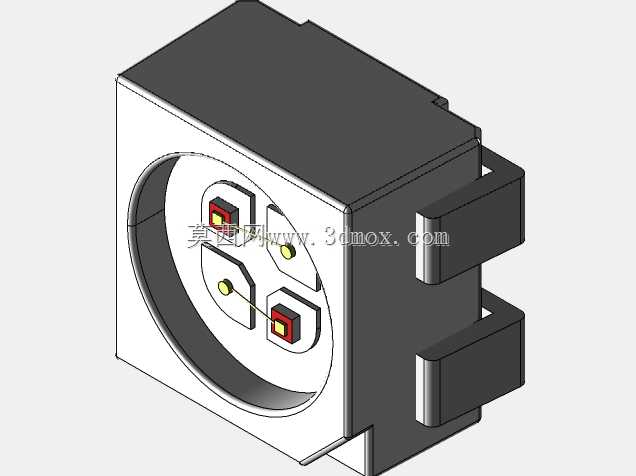

　　从功能特性上拆解，正面圆形沉台内的四个针位做了差异化布局，两个带红色标识的是电源与信号输出的主引脚，做了凸起的方形防护围边，避免插接线缆时针体受侧向力弯折，另外两个黄色标识的是辅助功能引脚，预留了扩展接线的空间，不管是接NPN/PNP型输出的传感单元，还是带通讯功能的智能传感模组，都能适配。插合面的圆形沉台做了0.8mm的深度差，线缆端的对接插头插合后，外圈能完全嵌入沉台，既可以挡一部分飞溅的切削液和粉尘，也能避免日常运维时剐蹭到接线部位导致松脱。

　　设计思路上没有走常规方形接插件的路子，选圆形接口是因为同截面下圆形结构的抗扭、抗侧向冲击能力比方型结构好很多，设备运行时的持续振动不会让接口出现应力集中开裂的问题。两侧的弹性卡扣是反复算过形变量的，卡扣的悬臂厚度做了1.2mm，装配时推入设备安装位后，卡扣能自动卡入安装板的卡槽，不需要额外打螺丝固定，后期维护更换的时候用一字螺丝刀轻撬卡扣就能拆下来，换件时间能压缩到十秒以内，对产线运维来说很友好。

　　再说到外形尺寸和安装边界，整个组件的主体方块尺寸是18mm见方，正面圆形接口的直径是12mm，安装时需要在设备面板或者传感器壳体上开16mm的方形安装孔，孔位公差控制在±0.1mm就能顺利推入，卡扣卡合后，组件突出安装面板的高度只有11mm，不会和周边的走线槽、其他传感部件产生干涉。背部的针脚伸出长度做了3.2mm，焊接到内部PCB板的时候，不需要额外做折弯处理，针脚的焊盘位置刚好对应常规传感PCB的接线点位，能直接过波峰焊，不用手工补焊，批量生产的时候效率能提不少。

　　建模的时候特意把卡扣的圆角、针位防护围边的拔模斜度都做了出来，拔模斜度统一设了1.5度，不管是开注塑模做塑胶外壳，还是做3D打印样件验证，都不会出现脱模卡滞的问题。插合面的每个针位都做了定位防呆的小缺口，对接插头插反了是插不进去的，能避免现场接线的时候接反电源引脚烧坏传感芯体，这个细节是之前踩过坑才加上的——早年有款接插件没做防呆，现场工人接线插反烧了二十多个传感头，后来所有同类型接口都强制加防呆结构。另外外壳的边角都做了R0.5的圆角，没有尖锐的棱角，装配的时候不会刮伤操作人员的手，也不会刮破外部包裹的线缆绝缘层，这些细节看着不起眼，实际落地的时候能少很多售后问题。

　　实际测试的时候，这个结构的卡扣反复拆装500次以上，形变量还能保持在弹性范围内，不会出现卡扣断裂、卡不紧的问题，针位的接触电阻稳定在5毫欧以内，在-20℃到60℃的车间环境里连续运行三个月，没有出现接触不良、信号中断的情况，不管是用在常规的工业自动化产线，还是用在小型设备的内置传感单元上，安装适配性都很强，不需要额外做结构修改就能直接套用。
