正交螺纹孔立方体PCB垂直安装固定座

　　在工业传感检测、小型测控终端的电路板布设场景里，经常会遇到PCB需要垂直于安装基面排布的需求——比如光电传感器的信号板需要垂直对准检测位、小型采集模块需要贴装在设备型材立面同时预留接线空间，这类场景如果采用常规的L型折弯支架，一方面折弯件的角度公差容易导致PCB安装后出现偏斜，影响传感器检测精度，另一方面折弯支架的薄壁结构在设备长期振动工况下容易出现形变，导致电路板接插件松脱。这款立方体结构的垂直安装固定座，正是针对这类垂直布设需求设计的紧凑式连接件。

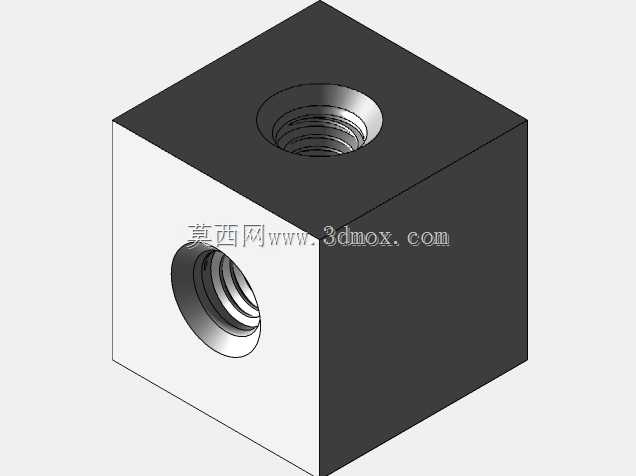

　　从结构设计逻辑来看，整体采用正立方体的实体构型，没有多余的减重镂空，核心是为两个正交方向的螺纹连接提供足够的啮合长度与结构刚性。立方体相邻的两个立面分别加工内螺纹孔，其中一个立面的螺纹孔用于和设备安装基面的螺柱或螺丝配合，实现固定座自身在设备上的定位锁紧，另一个正交方向的螺纹孔则用于配合螺丝锁紧印刷电路板，两个螺纹孔的轴线呈90度垂直相交，从结构上保证安装后的PCB板面与设备基面保持严格垂直，避免了折弯支架的角度累积误差。两个螺纹孔的孔口位置都加工了沉孔倒角，一方面可以去除机加工产生的毛刺，避免安装时螺丝孔口刮伤PCB表面的阻焊层，另一方面倒角可以引导螺丝顺利旋入，降低装配时的对孔难度，即使是小规格螺丝也能快速完成对位。

　　从安装边界来看，整体立方体的外廓尺寸紧凑，占用安装空间极小，适合在设备内部狭小的布线空间里使用，不会和周边的接线端子、电子元器件产生干涉。实体立方体的结构相比冲压折弯件，自身的抗振性能更强，在设备运行产生持续振动的工况下，不会出现支架共振导致的电路板焊点疲劳问题，两个方向的螺纹孔都预留了足够的螺纹啮合长度，即使反复拆装维护，也不会出现螺纹滑牙的问题。在实际选型使用时，需要注意两个螺纹孔的规格匹配：连接设备基面的螺纹可以根据安装位的螺丝规格选配，锁紧PCB的螺纹则需要匹配PCB上预制的安装孔孔径，避免螺丝直径过大撑裂PCB板边。

　　在具体应用场景中，这类安装块除了用于传感器配套PCB的垂直固定，还可以用于小型通讯模块、转接板的立面安装，比如在工业控制柜内部，需要将信号转接板垂直安装在柜壁上节省走线空间时，四个角搭配这类安装块就可以快速完成板件固定，不需要额外定制折弯支架，大幅缩短小批量设备的装配周期。相比采用塑料隔柱搭配螺丝的固定方式，金属材质的立方体安装块自身的结构强度更高，在需要承受一定外力的安装位——比如经常需要插拔接线端子的PCB位置，不会因为插拔力导致固定柱断裂，提升设备长期运行的可靠性。设计时没有在立方体上额外加工定位销孔，是考虑到这类小型固定座的安装场景多为紧凑空间，依靠螺纹连接的摩擦力已经足够满足定位需求，额外的销孔反而会增加加工成本，同时缩小螺纹孔周边的实体壁厚，影响结构强度。两个螺纹孔的轴线在立方体内部呈空间垂直不相交的排布，避免两个方向的螺丝在立方体内部出现干涉，即使两个螺丝都旋入到最大深度，也不会出现顶死的问题，给装配人员留出足够的锁紧行程余量，不需要额外计算螺丝的旋入深度，降低装配出错的概率。
