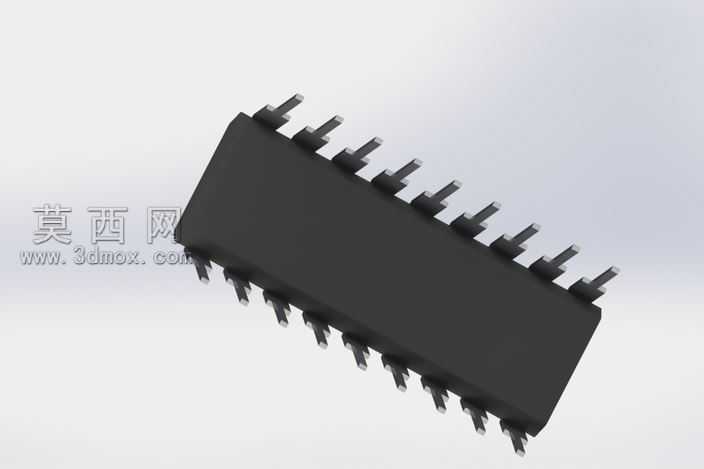

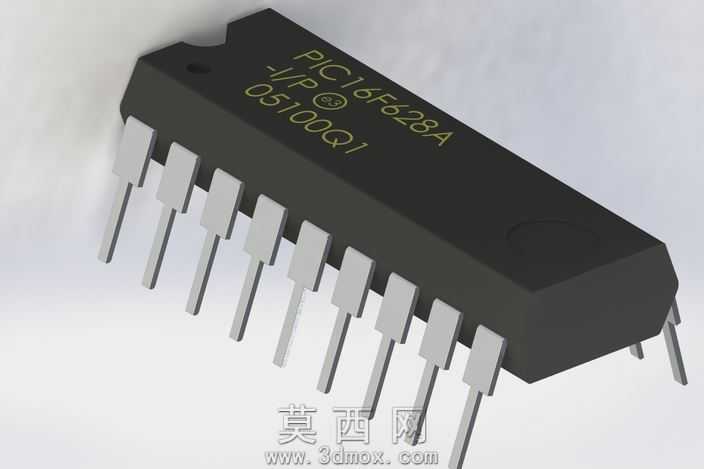

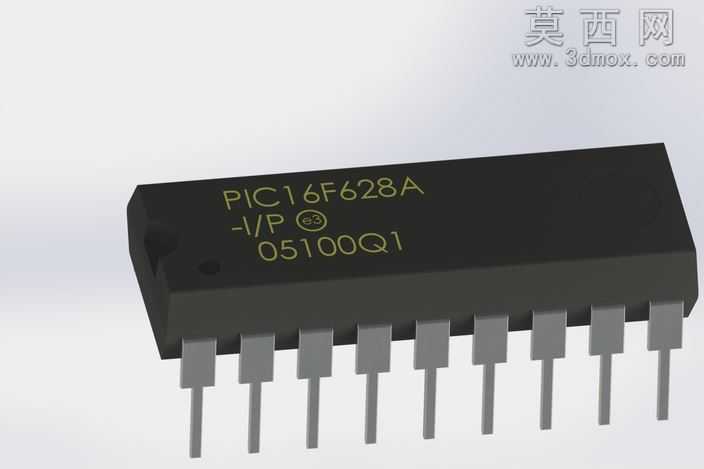

直插封装PIC16F628A集成电路三维模型

本模型为直插式双列直插封装的PIC16F628A型集成电路三维建模成果，建模过程严格参照对应芯片官方PDF手册标注的外形尺寸手动绘制完成，完整还原了该款8位单片机的真实外观结构。建模初期首先梳理芯片的整体结构组成，将其划分为黑色塑封主体、两侧直插引脚、顶面标识印刷三个核心部分，先通过草图绘制塑封主体的矩形截面，添加对应边角的微小倒角特征，还原真实塑封外壳的圆润边缘，再通过拉伸命令生成塑封主体的基础实体，在主体一端绘制半圆形定位缺口特征，对应实物芯片的引脚1标识位，方便实际使用时识别引脚排布方向。引脚部分采用阵列化建模思路，先绘制单根引脚的截面轮廓，引脚分为与塑封体连接的内嵌段、向外延伸的平直段、末端弯折的插装段三个部分，严格按照手册标注的引脚间距、引脚直径、引脚伸出长度参数绘制单根引脚后，按照双列排布的间距要求进行线性阵列，保证两侧引脚数量、间距完全符合DIP-18封装的标准规范，同时对引脚与塑封体的衔接位置做贴合处理，避免出现结构缝隙。材质与渲染环节，为塑封主体赋予哑光黑色硬质塑料材质，添加细微的磨砂质感纹理，还原真实芯片塑封外壳的哑光质感，避免过度反光；为金属引脚赋予镀锡金属材质，调整金属粗糙度参数，呈现出直插引脚略带哑光的银白色金属质感，同时在引脚边缘添加轻微的磨损做旧效果，提升模型真实感；顶面的芯片型号标识采用贴图方式实现，将丝印文字、标识图案精准映射到塑封主体顶面的对应位置，调整贴图的透明度与凹凸参数，模拟真实芯片丝印的轻微凸起质感。整体建模过程全程以实物尺寸为基准，未做夸张化的艺术修改，所有结构比例、细节特征均与实物保持一致，可用于电子电路装配演示、PCB布局仿真、教学课件展示等场景，能够清晰直观地展现该款直插集成电路的外形特征与结构细节，帮助使用者快速理解DIP封装芯片的外形特点与引脚排布规律。
