10节距25高插片式电子散热结构

　　在小功率电力电子、工控传感模块、低压驱动板卡的硬件结构设计中，散热结构的选型往往直接决定器件长期运行的温升值与寿命冗余，这类10.0节距、总高25mm的插片式散热结构，是板载直插封装功率器件配套散热方案里应用极广的一类构型。不同于大功耗设备用的铲齿、钎焊散热结构，这类小尺寸铝挤型材散热件的设计核心，是在PCB板上有限的安装空间内，平衡散热面积、风阻与安装便利性，不需要额外定制复杂的安装固定结构，就能适配TO系列封装、小体积传感模块、直插式功率三极管等器件的散热需求。

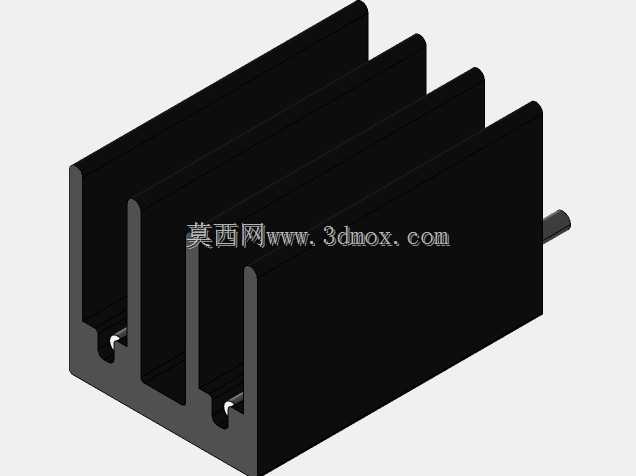

　　从结构设计逻辑来看，该散热件采用等间距平行鳍片布局，鳍片厚度与基底厚度保持合理的比例，铝挤成型后做黑色氧化处理，既提升表面辐射散热效率，也能避免长期使用过程中铝基材氧化出现的表面粉化问题。鳍片之间的10mm节距设计，是兼顾自然对流与低速强迫风冷的折中选择：自然对流场景下，足够的鳍片间距不会因为气流阻滞形成散热死区，热空气可以顺着鳍片间隙顺畅上升带走热量；如果设备内部有小型轴流风扇做辅助风冷，这个间距也不会产生过大的风阻，能让气流顺利穿过鳍片间隙，带走鳍片表面的热量。总高度25mm的尺寸边界，刚好适配多数工控板卡、传感模块的内部安装高度限制，不会因为散热件过高导致板卡装配时和外壳、相邻器件产生干涉。

　　安装结构上，该散热件基底预留的插针式固定结构，不需要额外的螺丝、卡扣固定，在PCB对应位置预留安装过孔后，插针穿过过孔过波峰焊即可同时完成器件与散热件的固定，大幅提升SMT后段插件工序的装配效率，也避免了螺丝固定需要的额外装配空间与人工成本。基底与发热器件接触的平面做了平整度控制，实际装配时只需要涂覆薄层导热硅脂，就能降低接触热阻，让器件产生的热量快速传导到整个散热基底，再均匀分散到每一片鳍片上通过对流与辐射散出。

　　在实际选型应用中，这类散热结构通常适配稳态耗散功率1-5W的发热器件，常见的应用场景包括工业传感器内置的信号调理模块、小功率直流驱动板上的稳压芯片、工控IO模块上的输出三极管、小型开关电源的功率开关管等。设计选型时需要注意，散热件的安装位置要尽量避开板卡上其他高度较高的电容、接插件等器件，保证鳍片上下端的气流通路不被遮挡，如果是密闭外壳内的应用，还要结合外壳的散热开孔位置调整散热件的安装方向，让鳍片的气流方向和外壳内部的空气对流方向保持一致，最大化散热效率。

　　从建模实现的角度，这类铝挤散热件的三维建模不需要复杂的曲面操作，先绘制截面的型材轮廓，通过拉伸命令生成主体结构后，再对安装插针、鳍片端部的倒角做细节处理即可，建模过程中需要重点控制鳍片的厚度均匀性、基底平面的平面度公差，以及安装插针的位置度，避免生产出来的型材出现插针位置偏移无法插入PCB过孔、鳍片厚薄不均导致散热性能不一致的问题。同时黑色氧化层的厚度在建模时不需要单独做实体偏移，渲染时通过表面材质属性体现即可，实际生产中氧化层厚度通常在几微米到十几微米，不会对装配尺寸产生影响。

　　很多初级结构工程师在选型这类小散热件时，容易陷入“鳍片越密散热越好”的误区，实际上在自然对流场景下，过密的鳍片会导致间隙内的空气无法顺畅流动，反而会让热阻升高，散热效果打折扣，10mm左右的节距对于25mm高度的散热件来说，是经过大量实际应用验证的合理参数，既保证了足够的散热总面积，又不会因为鳍片过密增加不必要的型材成本与风阻。另外这类散热件的铝材通常选用6063-T5牌号，导热系数适中，挤出成型性能好，成本也相对可控，是民用与工业级小功率散热结构的首选材料，不需要为了追求极致导热系数选用更高牌号的铝材，反而增加不必要的物料成本。
