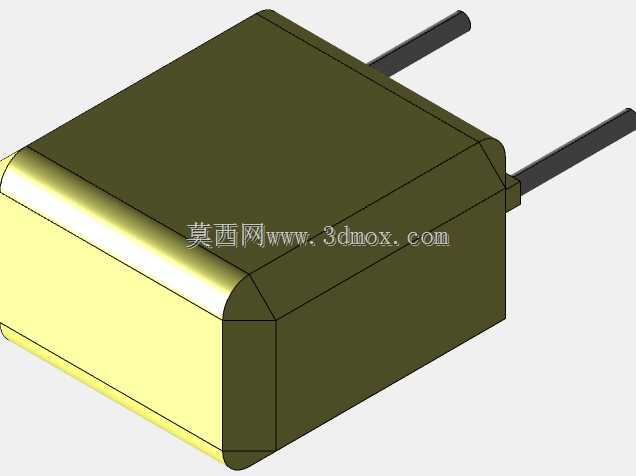

直插式方形塑封AMZ电容器结构设计

　　在工业控制板卡、民用消费电子主板、小型电源模块的PCB布局设计环节，直插式塑封电容是极为常见的被动元件，这类元件的三维建模精度直接影响到后续结构干涉检查、SMT或波峰焊工装设计的准确性，本次建模的AMZ电容器就是针对这类直插安装场景完成的参数化结构设计。从实际应用场景来看，这类电容常被布置在电源输入端口的滤波回路、信号采样通道的隔直回路中，需要耐受常规波峰焊的高温冲击，同时在设备长期运行过程中抵御周边环境的潮气、粉尘侵蚀，因此外壳采用了方形塑封结构，主体包覆层选用耐温绝缘的工程塑材，边角做了小圆弧过渡处理，既避免注塑生产过程中出现应力集中导致的壳体开裂，也能在插件安装时减少对操作人员、周边线材的剐蹭风险。

　　设计过程中首先明确了安装边界约束：这类直插元件适配常规2.54mm间距的PCB通孔安装，两根引脚采用平直硬铜引脚设计，引脚伸出壳体的长度经过校核，既保证穿过PCB后预留足够的焊锡攀爬长度，也不会因为引脚过长导致剪脚工序额外增加工时，引脚的直径匹配常规PCB钻孔尺寸，插件时不需要额外扩孔，适配现有量产插件工艺的公差要求。壳体的主体尺寸控制紧凑，在保证内部电容芯子封装空间足够的前提下，尽可能压缩占用的板面投影面积，给板上其他芯片、接插件预留更多布局空间，壳体高度方向的尺寸经过核算，满足常规消费电子、工业控制设备的内部净空要求，不会和设备外壳、内部屏蔽罩产生结构干涉。

　　从功能特性来看，这种方形塑封结构相比圆柱形电解电容，在PCB上的贴装稳定性更好，波峰焊过程中不会因为引脚受力出现本体歪斜的问题，外壳的平面结构也方便在生产过程中进行激光打标，标注容值、耐压、极性等关键参数，减少生产过程中的错料风险。建模过程中对壳体的分模线位置做了还原，还原了实际注塑生产中上下壳体结合的细微台阶特征，引脚和壳体结合的位置做了密封凸台的结构还原，这部分结构在实际生产中是用来填充密封胶，避免焊锡过程中助焊剂蒸汽渗入壳体内部影响电容性能。

　　在结构选型适配阶段，这类电容的安装公差需要和PCB设计的孔位公差做匹配，建模时预留了引脚的位置公差偏移量，在做整机结构干涉检查时，可以直接调用该模型模拟实际生产中可能出现的元件偏移极限位置，提前排查板上高元件之间的碰撞风险。对于电源模块这类对元件高度敏感的设计场景，该模型的高度尺寸还原了实际元件的最大公差值，在做外壳装配检查时，可以直接验证外壳内壁和电容顶面的安全间隙是否满足安规要求，避免后续开模后出现元件顶壳的问题。

　　不同于贴片元件的回流焊工艺，这类直插电容在波峰焊过程中会承受较长时间的高温，壳体的塑材厚度在建模时也做了对应还原，壳体壁厚均匀，符合注塑成型的工艺要求，不会出现壁厚不均导致的注塑缩痕问题，同时足够的壁厚也能保证元件在周转、插件过程中不会因为外力挤压出现壳体破损。引脚的根部做了加强结构设计，避免插件过程中引脚受力弯折导致内部芯子连接断裂，提升元件的生产良率。在实际设备维护场景中，这种方形结构的元件在拆焊时更容易用烙铁夹持，相比圆柱形元件不容易打滑，方便售后维修时的元件更换操作。
