直插式红黄绿橙多色发光二极管结构

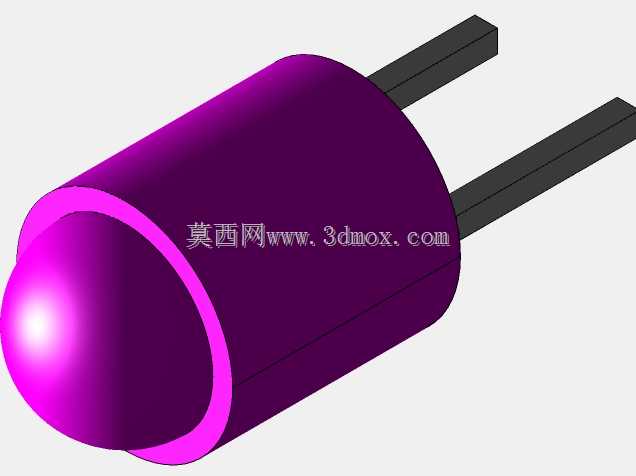

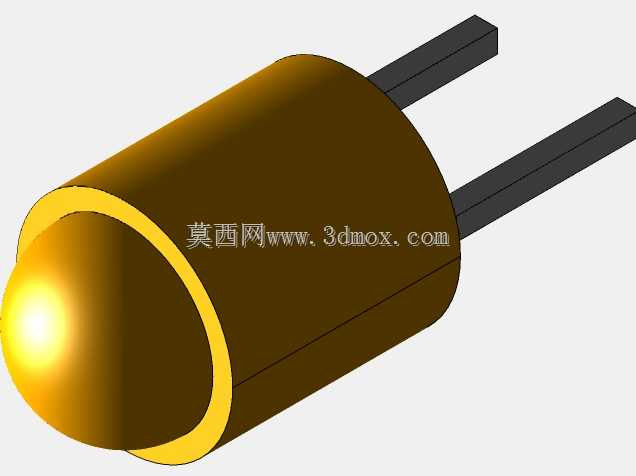

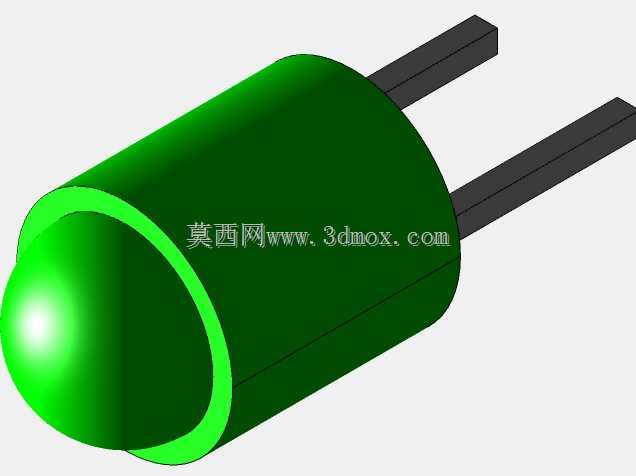

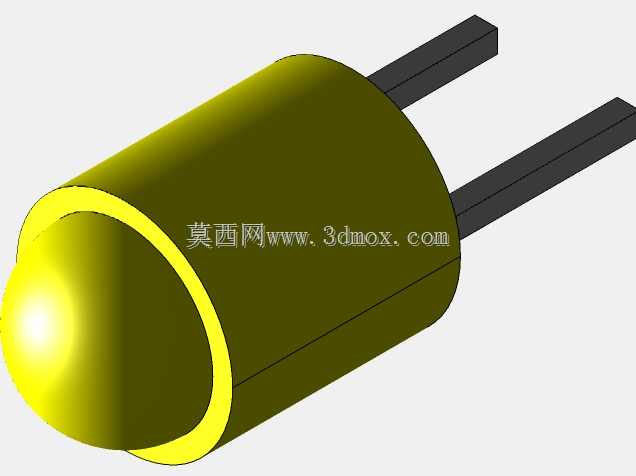

　　这款直插式发光元件的结构设计，完全围绕PCB板载直装的实际使用需求展开，日常在仪器仪表、工控控制板、消费电子主板的状态指示场景中随处可见，红、黄、绿、橙四种发光色覆盖了绝大多数设备的电源指示、运行状态提示、故障告警、信号反馈等常规使用需求，不需要额外搭配导光结构就能实现清晰的视觉信号传递。从结构设计逻辑来看，整体采用经典的径向引线封装构型，主体封装段为圆柱形态，顶端做半球形出光面设计，这种曲面结构一方面可以对内部芯片发出的光线做适度的发散调整，避免出光角度过窄导致侧方视角无法识别指示状态，另一方面也能在自动化插件工序中，配合供料轨道的定位结构实现快速上料，不会出现卡料、姿态偏移的问题。两根平行引出的引脚采用标准2.54mm间距设计，

　　这个尺寸完全匹配通用PCB板的通孔焊盘网格规格，不管是手工焊接还是波峰焊、自动插件机作业，都能直接对准焊盘插入，不需要额外调整孔位，引脚长度预留了足够的剪脚余量，适配不同厚度的PCB基板安装需求，插装后引脚穿过焊盘的剩余长度可以根据板件的装配空间灵活修剪，不会和板背面的其他元件产生空间干涉。封装外壳采用有色透明的环氧树脂材质，不同发光色对应不同的外壳配色，生产环节可以直接通过外壳颜色快速区分发光波段，避免SMT、插件工序中出现物料混装的问题，环氧树脂材质本身具备不错的绝缘性能与结构强度，日常装配、周转过程中普通的磕碰、挤压不会导致外壳开裂，也能隔绝外界潮气、粉尘对内部发光芯片、键合引线的侵蚀，提升元件在复杂工况下的使用寿命。

　　在安装边界的考量上，圆柱主体的直径、总长度都控制在常规直插元件的通用尺寸范围内，在PCB板做布局设计时，不需要为这类元件预留特殊的超大装配空间，和周边的电阻、电容、接插件等元件按照常规的元件间距排布即可，半球形顶端的高度也不会超出常规板载元件的最高限高，适配绝大多数有外壳封闭的电子设备内部装配需求，不会出现元件顶到设备外壳导致装配间隙不足的问题。从实际功能实现的角度，这类直插发光元件不需要额外的驱动电路配合，只要给引脚通上适配的正向工作电流就能稳定发光，工作功耗极低，长时间点亮也不会产生过多热量影响周边元件的工作稳定性，不同发光色的正向压降差异在设计电路时只需要搭配对应阻值的限流电阻即可，电路设计门槛极低，

　　不管是成熟的工业控制板还是入门级的电子制作项目都能快速适配。在三维建模的细节处理上，封装外壳的曲面做了连续的曲率过渡，半球出光面和圆柱主体的衔接处没有尖锐棱角，完全还原实际元件的注塑成型外观，两根引脚的截面尺寸、平行度都和实物保持一致，引脚末端做了轻微的倒角处理，还原实际元件引脚便于插入PCB焊盘的结构细节，整体模型的装配关系完全贴合真实生产中的元件状态，不管是用来做PCB板的3D布局校验、设备整机的装配干涉检查，还是用来做电子工艺的教学演示，都能提供足够精准的结构参考。
