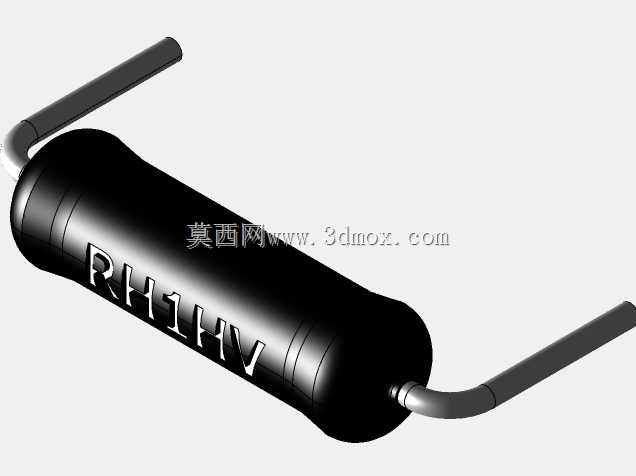

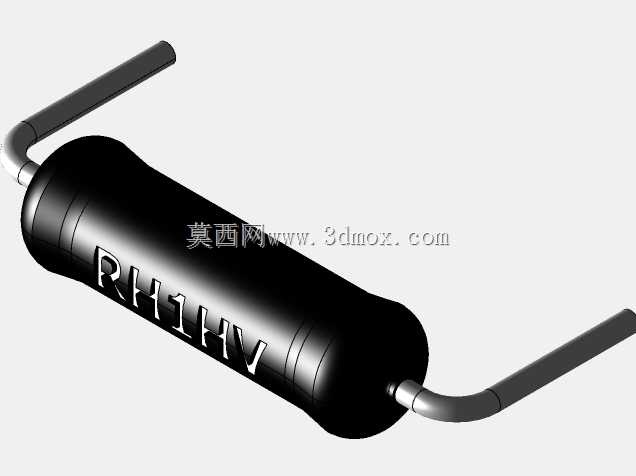

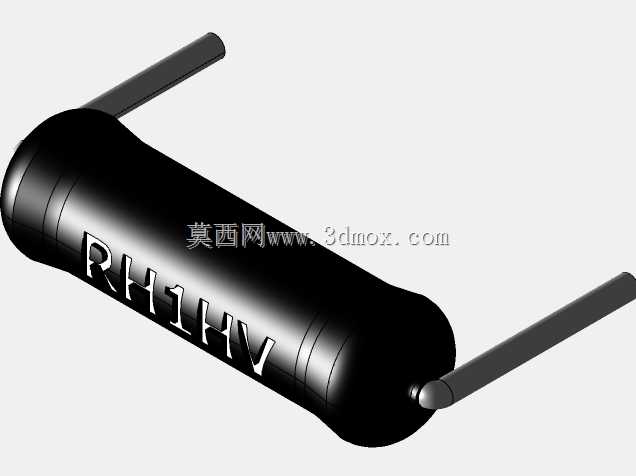

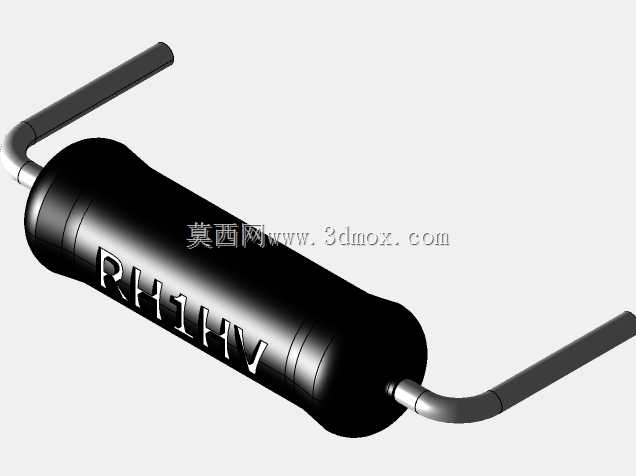

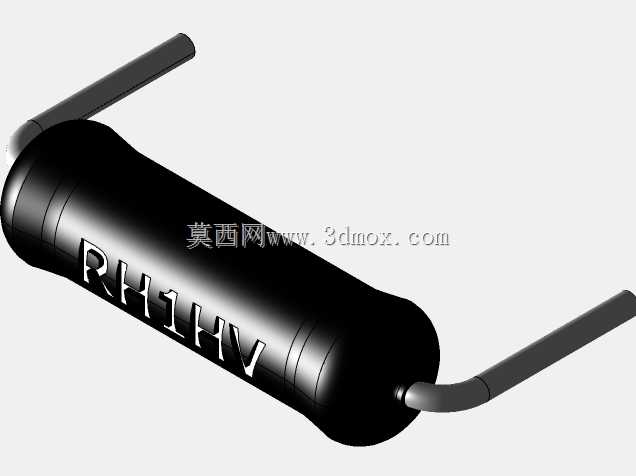

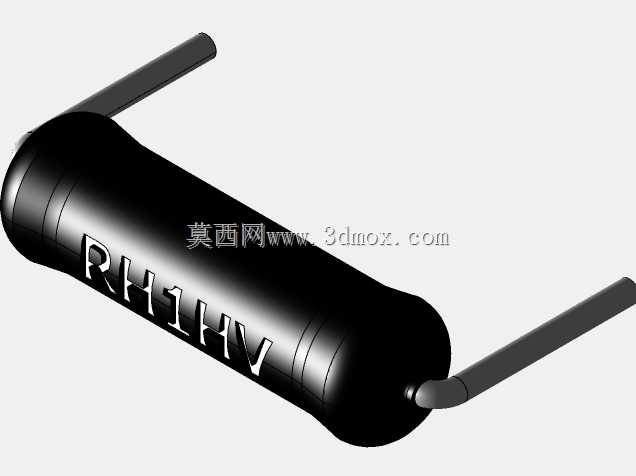

RH1HV型高压引线式电阻器三维结构

　　在高压测试设备、脉冲功率装置、医疗高压电源这类需要耐受高电压冲击的电路场景中，电阻器的选型与结构设计直接决定了整套设备的运行可靠性，RH1HV型电阻器正是针对这类高压工况开发的专用无源器件。不同于普通碳膜或金属膜低压电阻，该电阻采用密封式圆柱形陶瓷基体封装结构，主体外壳为高绝缘等级的黑色环氧灌封层，表面直接模压RH1HV标识，便于生产装配环节的物料识别与防错，避免与同封装规格的普通电阻混料。

　　从结构设计逻辑来看，该电阻的两端引线采用弯折成型的硬铜引线结构，引线根部与电阻芯体的连接位置做了圆弧过渡的应力释放设计，既可以避免引线在装配弯折过程中对封装层造成应力开裂，也能拉长引线与芯体之间的沿面绝缘距离，满足高压工况下的爬电距离要求。芯体内部采用高稳定性的金属合金电阻膜绕制或沉积结构，配合密封封装可以隔绝外界潮气、粉尘对电阻膜层的侵蚀，在高电压、大脉冲电流的冲击下不会出现膜层击穿、阻值漂移的问题，长期工作的阻值稳定性远高于普通民用级电阻。

　　在实际设备装配环节，该电阻的安装边界需要结合引线弯折尺寸预留足够的空间，主体圆柱段的直径与长度尺寸匹配常规高压电路的板载安装间距，引线可以根据PCB布局需求做二次弯折，但弯折位置需要距离根部封装端面至少2mm以上，避免弯折应力传递到封装内部导致芯体损坏。不同于轴向直引线电阻，该预弯折的引线结构可以直接适配卧式贴板安装，不需要生产环节额外做引线成型工序，能有效提升高压电源板、脉冲发生板的装配效率，同时保证引线成型的一致性，避免手工弯折导致的引线位置偏差、绝缘距离不足等问题。

　　从功能特性上看，这类高压电阻主要承担高压回路的分压、限流、脉冲能量吸收作用，在静电除尘设备的高压输出回路、X光机的高压采样回路、雷达脉冲调制电路中都有广泛应用，其无感或低感的结构设计可以避免高压脉冲作用下的电感尖峰，保证脉冲信号的波形完整性，同时密封结构可以在高湿度、高海拔的低气压环境下稳定工作，不会出现沿面飞弧、击穿短路的故障。在三维建模过程中，该模型完整还原了电阻主体的圆柱曲面细节、引线的弯折弧度、表面标识的字符凹凸特征，结构工程师在进行高压设备的PCB布局、结构干涉检查时，可以直接调用该模型进行装配验证，准确核对电阻与周边高压器件的绝缘间距，避免实际生产装配时出现器件干涉、绝缘距离不足导致的高压打火问题。

　　在结构设计细节上，电阻两端的金属端盖与封装层的配合位置做了台阶式密封结构，引线与端盖之间采用焊接连接后再做环氧灌封，完全杜绝了内部芯体与外界的连通路径，即使在温差较大的工作环境下，封装层与金属端盖、引线之间的热胀冷缩差也不会导致密封缝隙出现，保证长期工作的绝缘可靠性。引线表面采用镀锡处理，既可以提升焊接时的润湿性，也能避免长期存放过程中引线氧化导致的焊接不良问题，引线的线径匹配常规波峰焊、手工焊的工艺要求，不需要特殊的焊接工艺就能完成可靠装配。

　　针对高压工况的特殊需求，该电阻的封装表面做了哑光粗糙处理，避免光滑表面在高电压下出现沿面放电的问题，同时封装材料采用耐高压、耐温等级达到H级的环氧材料，长期工作温度可以达到180℃，即使在持续功率负载下出现本体升温，也不会出现封装材料软化、绝缘性能下降的问题。在进行设备结构设计时，需要注意该电阻的安装位置要远离易被高压击穿的敏感器件，同时预留足够的散热空间，因为高压电阻在吸收脉冲能量时会产生短时的热量累积，足够的空间距离既可以保证绝缘要求，也能帮助电阻本体散热，提升器件的工作寿命。
