PB-PC型片式引脚电阻器三维结构设计

　　在工业控制板卡、电源模块、民用电子整机的PCB装配场景中，直插式功率电阻始终是承担限流、分压、负载匹配功能的核心被动元件，PB-PC型电阻器的结构设计，正是针对中小功率场景下安装可靠性、散热效率、装配兼容性的需求完成的三维建模落地。从实际选型应用的角度看，这类带双侧安装固定翼的电阻器，区别于普通无固定支架的轴向引线电阻，主要适配存在振动工况的工业设备内部电路，比如变频驱动器的缓冲回路、工控电源的泄放回路、仪器仪表的信号调理回路，在这类场景中，单纯依靠引脚焊接固定的电阻容易在长期振动下出现焊盘开裂、引脚脱焊的问题，双侧带安装孔的固定翼可以通过螺丝或者绝缘卡扣将电阻本体直接固定在PCB或者就近的绝缘安装支架上，将振动工况下的受力从引脚焊盘转移到固定结构上，大幅提升长期运行的可靠性。

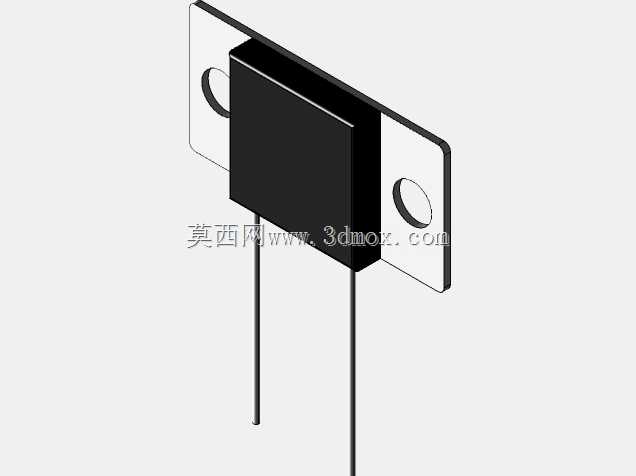

　　从结构设计的思路来看，建模过程中首先还原了电阻本体的核心功能分区：中间的黑色方块部分是电阻芯体的封装层，采用阻燃环氧封装结构的实际形态，建模时保留了封装层的拔模斜度与边角圆角，还原实际注塑封装的工艺特征，避免出现纯直角方块不符合生产实际的问题。两侧伸出的透明固定翼是安装结构的核心，建模时严格匹配实际安装的边界尺寸，固定翼上的安装孔中心距、孔径大小都对应通用M2螺丝的安装公差，固定翼与电阻本体的衔接处做了加厚过渡处理，还原实际产品中防止安装受力断裂的加强结构，避免建模时出现薄壁衔接容易应力集中的不符合工程实际的问题。

　　引脚部分的设计是这类元件建模的细节重点，模型还原了两种不同线径的直插引脚规格，分别对应φ0.8与φ1.2的铅锡镀层铜质引脚，引脚的伸出长度、引脚中心距严格匹配通用PCB板的2.54mm网格孔位设计公差，引脚根部与封装本体的衔接处做了密封凸台结构，还原实际生产中封装层包裹引脚根部防止潮气侵入的工艺结构，避免出现引脚直接从平面伸出不符合封装工艺的错误。从安装边界的尺寸约束来看，建模时预留了引脚伸出PCB板面后的焊接余量空间，固定翼的下表面与PCB板面的间隙控制在0.5-1mm的合理范围，既避免间隙过大导致安装后电阻本体晃动，也避免间隙过小挤压焊盘影响焊接质量，固定翼的厚度控制在0.8mm，适配常规的绝缘垫圈、平垫的安装尺寸，不会出现安装后螺丝头压接不牢的问题。

　　从功能特性的还原角度，模型的结构比例完全匹配实际产品的散热需求，电阻本体的散热表面积与固定翼的导热延伸结构做了对应，实际应用中固定翼除了安装固定的作用，还可以辅助将电阻工作时产生的热量传导到安装面，提升电阻的过载能力，建模时没有忽略固定翼与本体接触的热传导衔接面的结构，没有将固定翼做成与本体分离的独立悬浮结构，完全贴合实际产品的装配关系。在结构细节的处理上，模型还原了封装表面的哑光质感、固定翼的半透明耐高温塑料质感、引脚的金属镀层质感，在三维装配场景中可以直接用于PCB板的虚拟装配干涉检查，验证安装时固定翼是否会和周边的电容、芯片等元件产生空间冲突，引脚长度是否会和PCB背面的走线、外壳结构产生干涉，为硬件结构设计阶段的空间校核提供准确的模型参考。

　　不同于普通简化的电子元件模型，这个建模过程中充分考虑了结构工程师在做整机布局时的实际需求，没有对安装相关的关键尺寸做简化处理，比如安装孔的倒角、引脚的端部锥度（实际生产中引脚端部会做收尖处理方便插装）、固定翼边缘的脱模圆角这些细节都做了还原，避免在做虚拟装配时出现因为模型细节缺失导致的干涉检查误判。在实际的工程应用中，这类电阻的选型往往需要在PCB设计阶段就预留好安装空间，准确的三维模型可以帮助结构工程师提前评估元件的高度是否在外壳的内部空间限制范围内，固定翼的安装位置是否会和PCB上的其他安装柱、走线槽产生冲突，减少后期打样后出现装配干涉需要改板的风险。
