异形曲面安装固定传感连接支架结构

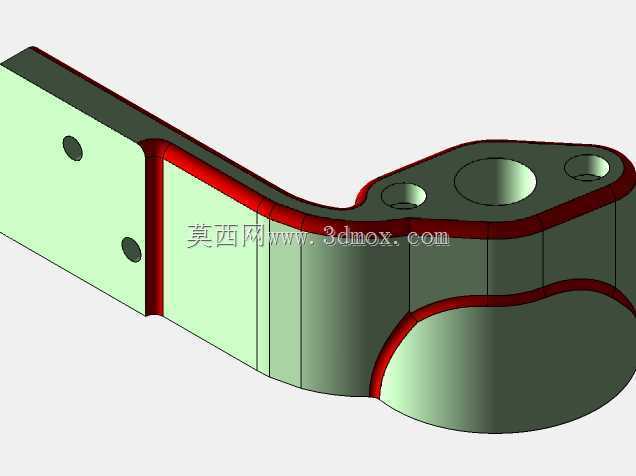

　　在工业传感检测类设备的装配体系中，这类异形曲面结构的连接支架，是衔接传感检测单元与设备主体安装基面的核心承载构件，常见于自动化产线的位置检测工位、精密装配设备的传感定位模组、工业机器人末端执行器的检测附件安装场景中，承担着固定传感元件、保证检测位置精度、抵消设备运行过程中产生的振动偏移的作用。从结构设计逻辑来看，该构件没有采用规则的等截面型材拼接思路，而是结合安装空间的避让需求做了一体化的曲面过渡设计，左侧平直段设置了两个同轴的安装通孔，用于和设备的基准安装面通过螺栓锁紧，孔位的间距经过匹配计算，能够保证安装后支架与基面的贴合度，避免单侧锁紧带来的翘曲变形，平直段的厚度经过受力校核，在承受传感单元重量以及设备运行的振动载荷时，

　　不会出现明显的挠度变形。中间的弯折过渡段采用了大圆角的曲面衔接，而非直角折弯结构，一方面是为了避让安装路径上的其他设备管线与相邻构件，避免装配过程中出现干涉问题，另一方面曲面过渡的结构能够分散应力集中点，在设备长期运行产生交变载荷的工况下，减少直角位置容易出现的疲劳开裂风险，过渡段的侧壁做了等厚的加强筋结构，沿着弯折走向分布，在不额外增加整体壁厚、控制构件重量的前提下，提升了弯折位置的结构刚性，避免支架受载后出现角度偏移，影响传感元件的检测精度。右侧的安装端设置了三个不同孔径的安装孔位，中心的大孔径用于容纳传感元件的定位柱或者接线穿出，两侧的小孔用于锁紧固定传感单元本体，孔位的同轴度与端面平面度有明确的设计要求，

　　能够保证传感元件安装后检测端面与被测面的平行度或垂直度符合检测参数要求，不会因为安装面的倾斜导致检测数据出现偏差。从安装边界来看，该构件的整体外轮廓经过空间包络计算，在完成左侧基面固定、右侧传感单元装配后，所有突出结构都不会超出预设的安装空间范围，曲面部分的外弧面与相邻运动构件的最小安全间隙经过校核，在设备全行程运动过程中不会出现刮碰问题。在实际选型应用中，这类支架通常会根据使用场景的环境要求选择对应的加工工艺，常规工况下采用铝合金压铸后做表面阳极氧化处理，兼顾轻量化与防腐蚀需求，在有重载或者高振动的工况下，则会采用合金钢铣削加工后做表面发黑处理，提升结构强度与耐磨性能。设计过程中需要重点关注几个核心参数：

　　首先是左侧安装孔的中心距与基面的定位尺寸公差，直接决定支架的初始安装位置精度；其次是右侧安装端面与左侧安装基面的角度公差，这个参数直接影响传感元件的检测方向是否对准被测位置；再者是过渡曲面的壁厚均匀性，无论是压铸还是铣削加工，壁厚不均都会导致加工变形或者应力残留，影响长期使用的尺寸稳定性。另外，构件边缘的所有锐边都做了倒钝处理，避免装配过程中划伤操作人员或者损坏传感元件的连接线缆，右侧安装孔的端面做了锪平处理，保证螺栓锁紧时的接触面平整，不会因为螺栓头的倾斜导致锁紧力不足或者传感元件安装偏斜。在实际产线应用中，这类支架往往需要配合不同型号的传感元件做适配调整，因此建模过程中所有的安装孔位、弯折角度、轮廓尺寸都做了参数化关联，当需要适配不同尺寸的传感单元或者不同的安装基面时，只需要调整对应参数就能快速生成新的结构，不需要重新从零开始建模，大幅提升了设计迭代的效率。不同于标准的直角安装支架，这种异形曲面结构的设计难点在于平衡避让需求、结构刚性、安装便利性三者的关系，过度追求避让空间会导致结构刚性不足，过度加强结构又会占用过多安装空间，甚至与其他构件产生干涉，该结构在设计时通过多次的装配干涉仿真与受力仿真迭代，最终确定了各段的壁厚与曲面曲率，在保证足够承载能力的前提下，最大限度压缩了构件的占用空间，能够适配空间局促的安装工位。
