工业管道式电加热设备三维结构设计

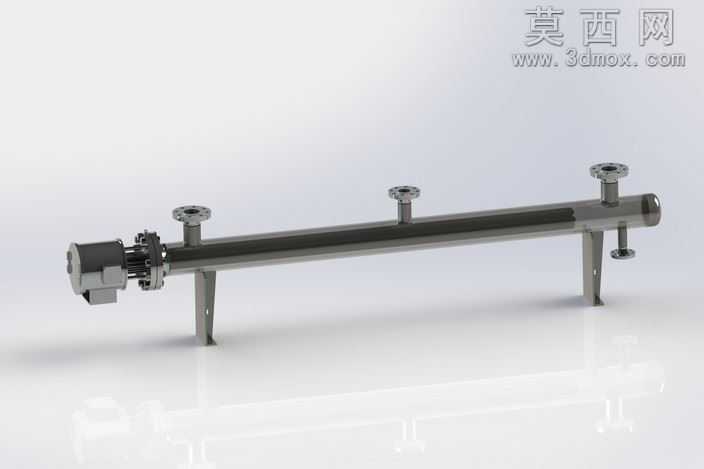

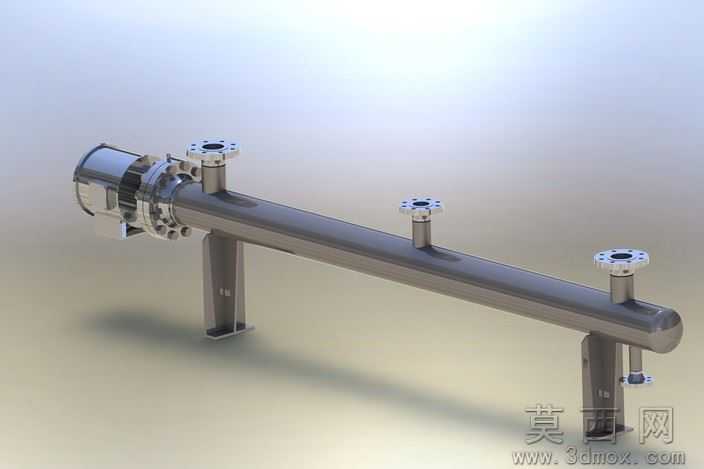

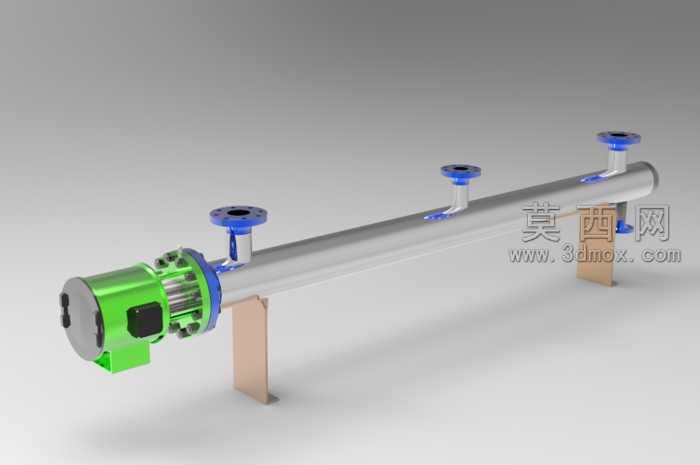

本模型为工业管道式电加热器的三维数字化设计成果，建模过程依托主流三维机械设计软件完成，整体采用自顶向下的参数化设计思路，先完成整体功能布局的框架搭建，再逐步细化各个功能模块的细节结构，确保各部件之间的装配关系精准匹配，无干涉错位问题。模型主体为长直承压筒体结构，筒体一端集成电加热组件安装端座，端座与筒体采用法兰连接结构，配套密封结构设计，满足承压工况下的密封使用需求；筒体沿轴向均匀布置三个法兰接口，分别作为流体介质的进出口与测温测压接口，接口法兰采用标准化工法兰尺寸参数，可直接对接通用工业管路系统。筒体底部设计两个对称布置的支撑支脚，支脚采用带安装底板的立式支撑结构，可通过螺栓将设备固定在安装基面，保障设备运行过程中的结构稳定性。筒体远离加热组件的一端设置端部封头与排污接口，可用于设备停机后的介质排空与杂质清理。材质渲染阶段，针对不同部件的实际应用材质做了区分处理：筒体与法兰、支脚部分采用拉丝不锈钢材质，还原金属材质的哑光金属质感与细微表面纹理；加热端的接线盒部分采用铸铝哑光材质，呈现工业电气部件的厚重质感；密封垫片部分采用非金属橡胶材质，通过调整材质粗糙度与反光度，区分金属与非金属部件的视觉差异。结构设计上充分考虑了电加热器的实际工作逻辑，加热元件沿筒体轴向插入筒体内部的流道区域，可对流经筒体的流体介质进行持续加热，各接口的位置布局符合流体换热的流场设计要求，避免出现流动死区影响加热效率。整体模型的所有倒角、圆角、安装孔位等细节均按照实际加工工艺要求做了还原，没有出现不符合加工逻辑的尖锐棱角与不合理结构，装配层级清晰，可直接用于后续的工程出图、虚拟装配验证、换热工况仿真等后续工作，能够直观呈现管道式电加热器的整体结构与装配关系，为该类设备的设计优化、教学演示提供精准的三维数字化参考。
