金属剪切用省力长臂剪刀三维结构设计

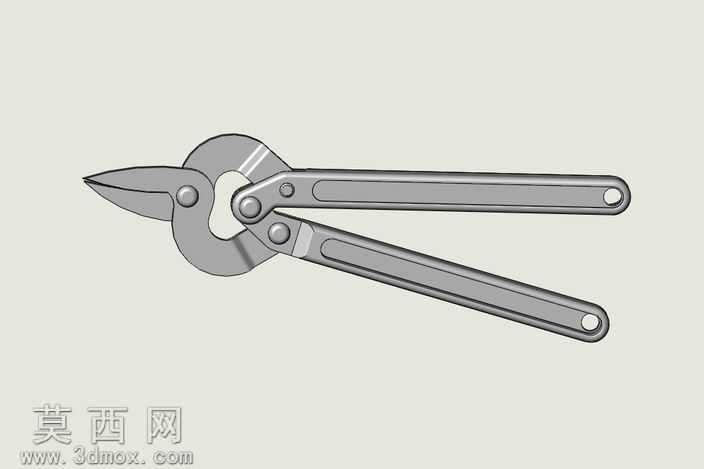

本作品为金属剪切作业设计的长臂省力剪刀三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于手动剪切工具的杠杆力学原理确定整体尺寸比例，优先保障长臂操作的力臂放大效果，降低金属剪切时的手部施力负荷。建模过程中先绘制核心铰接部位的草图，对多组铆钉铰接点做同轴度约束，确保两片剪体、联动压片与长手柄之间的转动配合无干涉，剪刃部分采用斜口剪切轮廓设计，刃口做微小倾角处理，适配薄金属板材、线材的切入需求，避免剪切过程中出现材料滑脱问题。材质渲染阶段，整体部件统一赋予哑光金属钢材质，调整材质粗糙度参数模拟冷轧钢材的磨砂质感，对铰接铆钉部位做轻微高光处理，还原五金工具的金属加工质感，手柄部位未额外包覆防滑材质，保持一体化金属结构的简洁工业风格，渲染时采用柔和侧光打光，清晰呈现剪体表面的冲压加强筋轮廓、铰接部位的装配间隙与整体结构的线条感。结构设计上采用双支点联动杠杆结构，相比普通单支点剪刀拥有更大的剪切力输出，长手柄做加长直柄设计，末端设置挂孔方便工具收纳悬挂，剪头部位的钩形辅助结构可在剪切线材时起到限位作用，避免线材受力弹出，所有部件的边角均做圆角过渡处理，既消除加工锐边的安全隐患，也让整体造型更符合手动工具的人体工学握持逻辑。设计过程中反复验证铰接点的转动行程，确保手柄开合至最大角度时剪刃能够完全咬合，闭合状态下两片剪刃贴合紧密无错位，整体结构无冗余部件，所有零件均符合常规五金冲压、铆接的加工工艺要求，可直接用于手动五金工具的结构验证、作业场景模拟以及相关剪切工具的设计参考。
