杆装锁紧式铰吊臂夹持调节机构

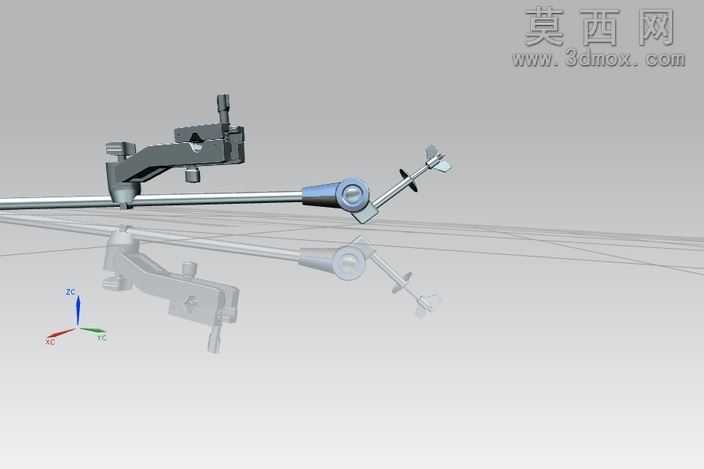

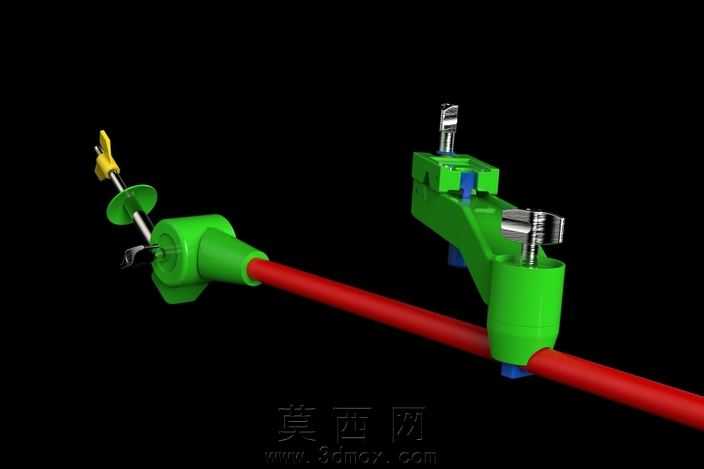

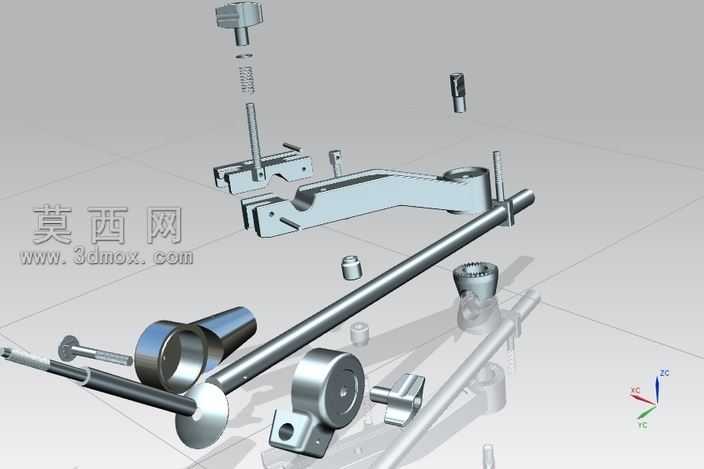

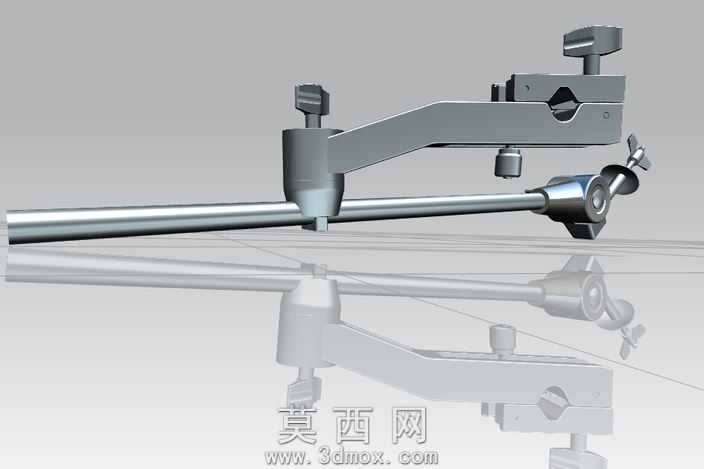

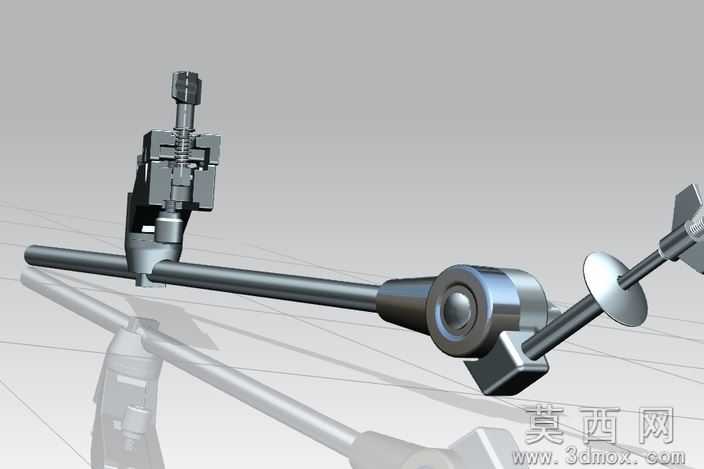

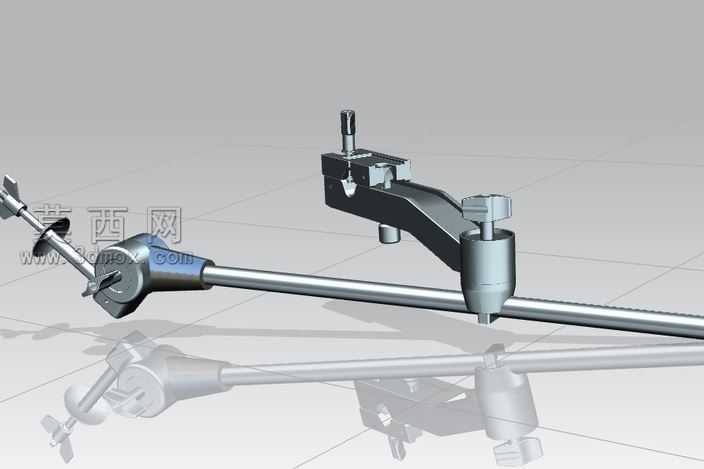

本作品为杆装式铰吊臂夹持调节机构，采用NX7.5完成全参数化三维建模，整体建模过程遵循机械装配逻辑，先完成各单体零件的特征构建，再通过匹配约束完成总装，确保各活动部件的运动关系符合实际使用需求。模型渲染阶段采用哑光工程塑料材质表现主体绿色夹持构件，还原工业工装常用的玻纤增强尼龙材质质感，金属调节旋钮部分采用抛光不锈钢材质，搭配细微的金属拉丝纹理提升真实感，红色连接杆采用哑光喷塑金属材质，通过不同材质的粗糙度、反光度参数区分，让整体装配结构的层次清晰可辨。从结构设计来看，该机构包含端部铰接连段与滑动锁紧夹座两大部分，端部铰接连段集成了铰接销轴、调节拨杆与定位挡片，可实现端部的角度偏转调节，滑动锁紧夹座采用开口抱合式结构，搭配两个对称布置的金属锁紧旋钮，可沿红色连接杆轴向滑动调整位置，旋紧旋钮后即可通过夹座内侧的防滑垫层抱紧杆体实现位置固定，夹座与端部连段之间通过杆体形成刚性连接，可根据实际吊装、夹持需求调整两个功能端的间距，适配不同的作业场景。设计思路上围绕杆装调节类工装的快速定位需求展开，摒弃了传统螺栓穿孔固定的繁琐方式，采用抱夹式锁紧结构实现无孔位的任意位置调节，铰接端的多自由度设计可适配不同角度的挂载需求，各零件的倒角、让位槽、防滑纹等细节特征均按照实际加工工艺完成建模，没有出现工艺无法实现的尖锐棱角或者干涉结构，整体模型可直接用于工程出图、运动仿真演示或者3D打印样件验证，能够直观展现该类铰吊臂调节机构的工作原理与装配关系，为同类工装夹具的设计优化提供直观的三维参考。
