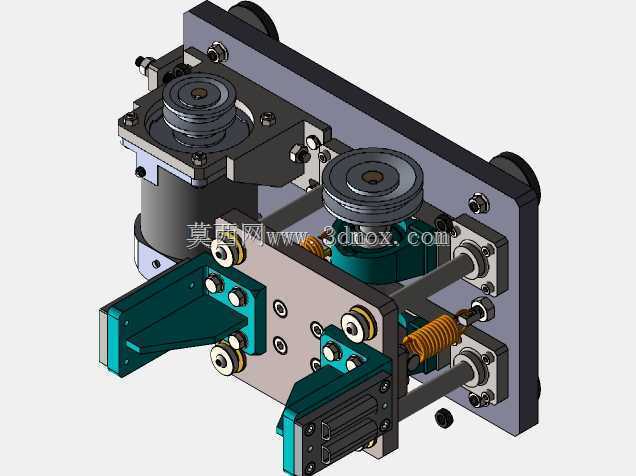

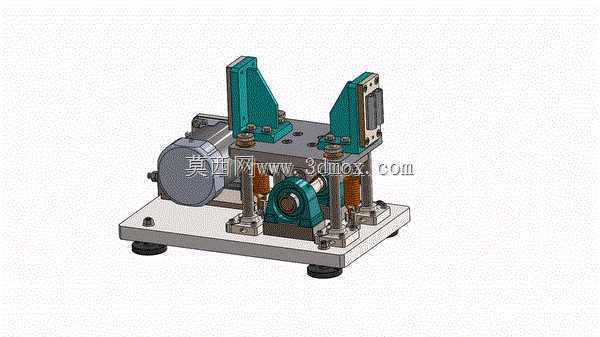

偏心轴驱动材料耐磨性能振动测试装置

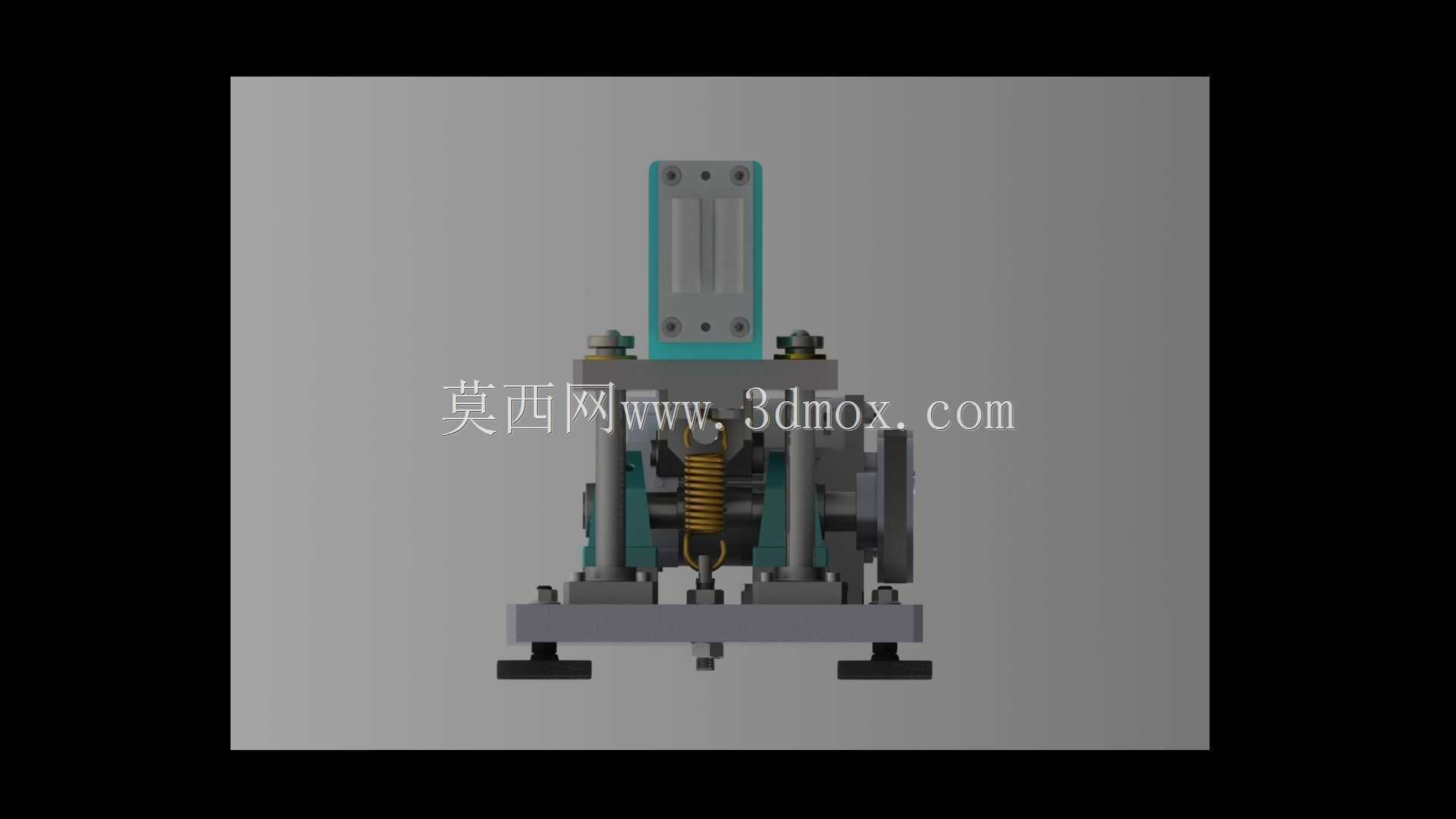

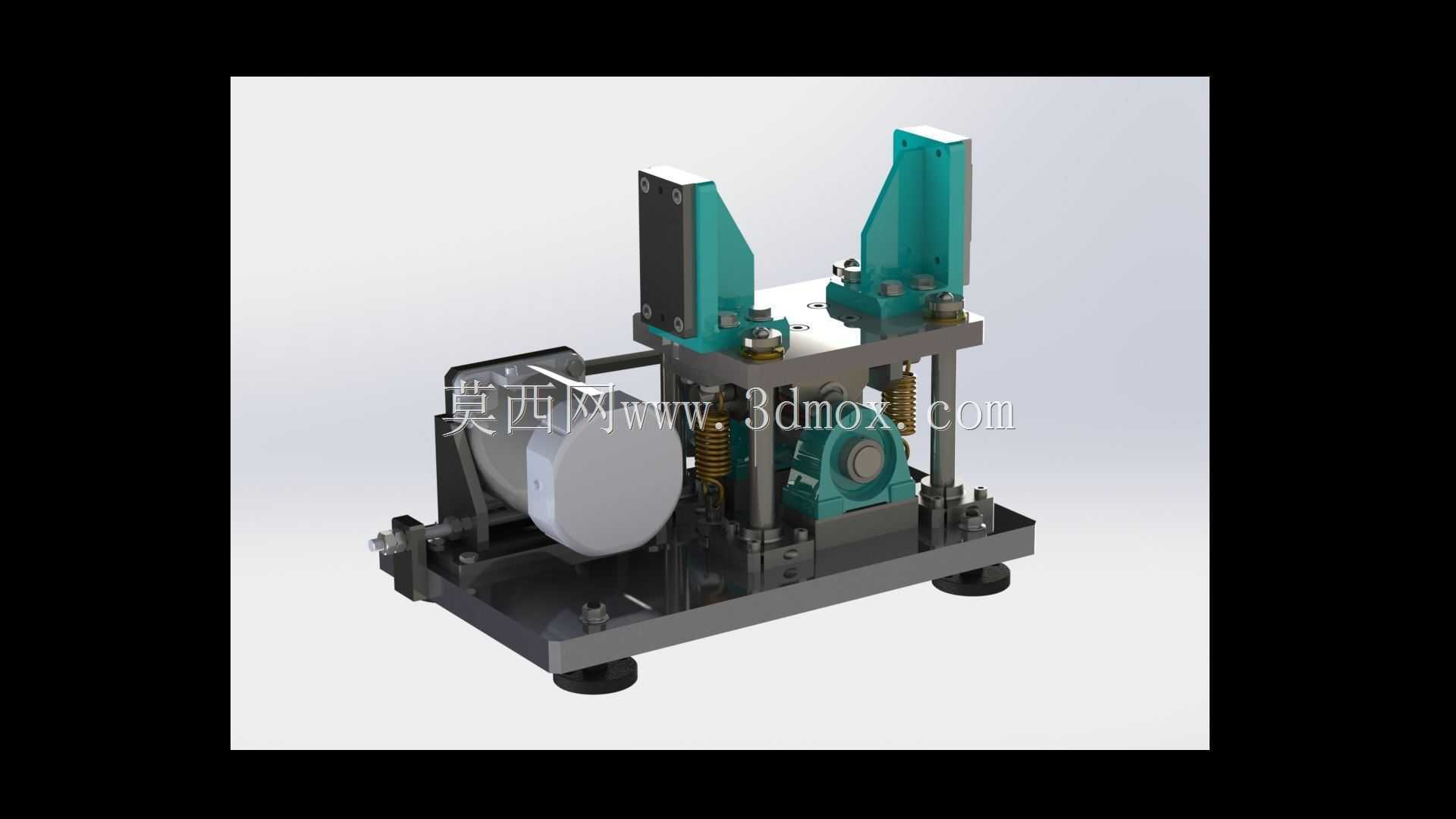

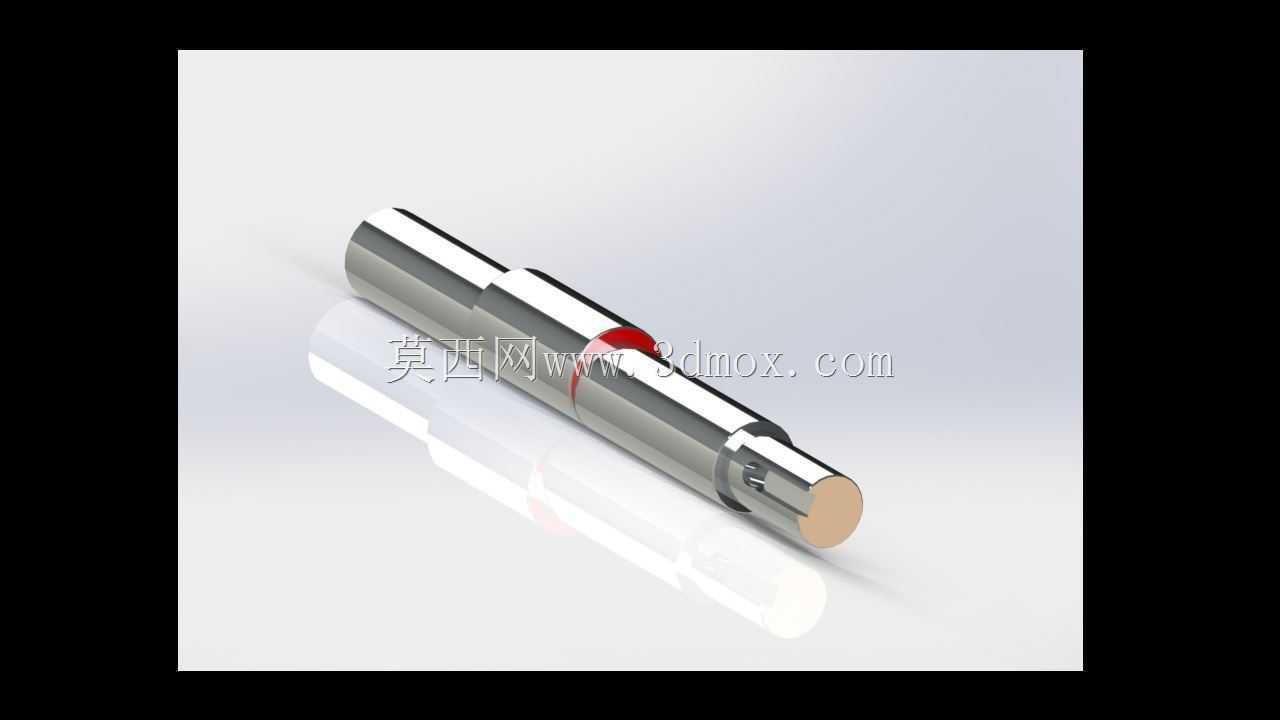

　　在材料表面耐磨性能验证的实验室场景中，这类偏心轴式振动测试装置是小批量试样快速获取摩擦磨损数据的常用设备，不同于大型标准化摩擦磨损试验机的复杂装夹流程，它的结构更紧凑，适配非金属、轻质合金等多种小尺寸试样的快速测试需求，尤其适合研发阶段多组配方材料的初步性能筛查，能在较短周期内完成不同接触压力、振动幅值下的材料耐磨表现对比。设备核心的振动发生单元采用偏心轴结构，振幅调整完全依托偏心轴的中心偏移量实现，无需额外加装复杂的振幅调节模组，通过更换不同偏心距的偏心轴配件，就能覆盖0.5mm到3mm区间的常用测试振幅，匹配不同材料测试的振动强度要求。动力端选用紧凑型60W/90W电机作为动力源，电机输出端通过联轴器直接与偏心轴连接，

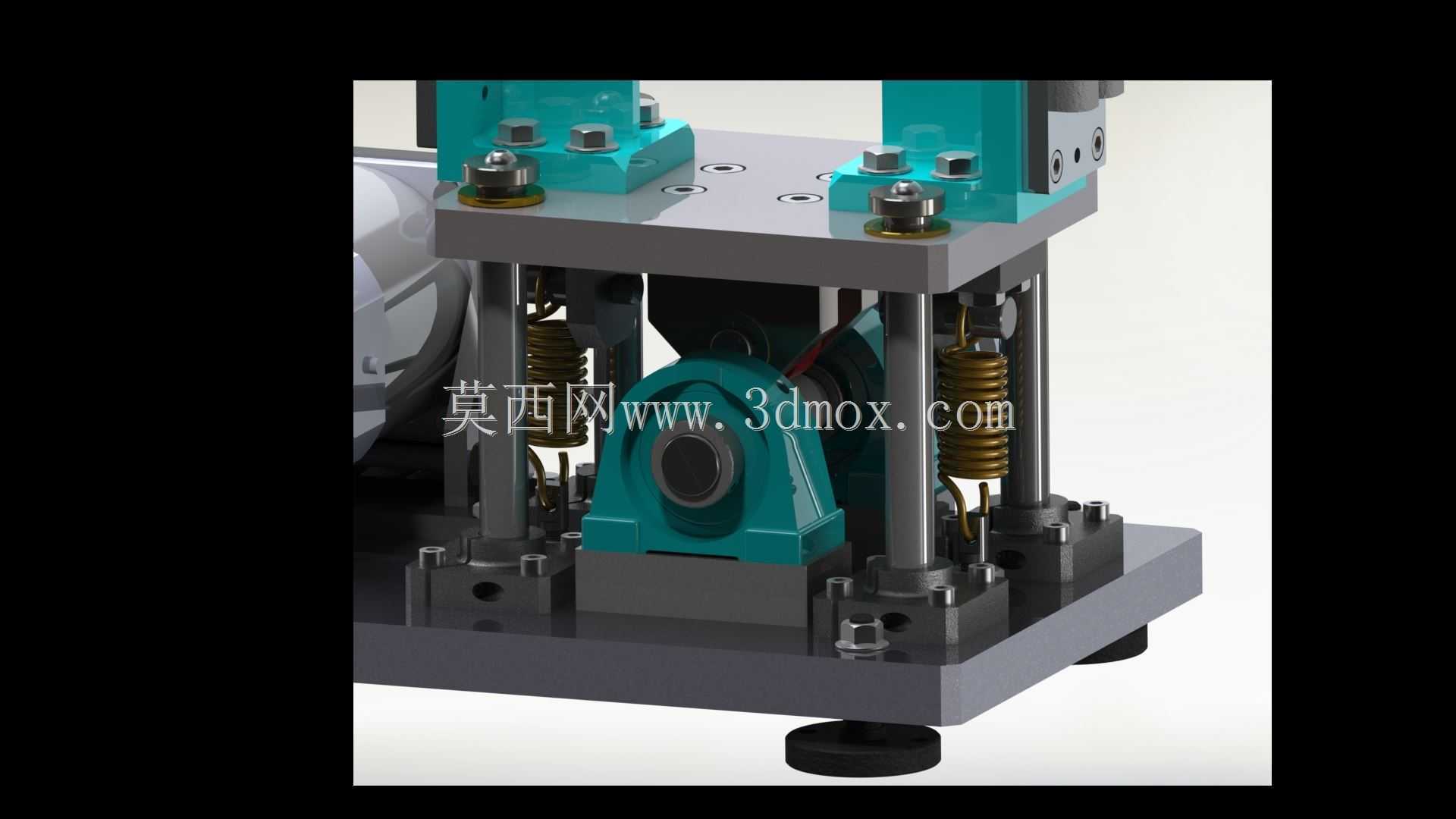

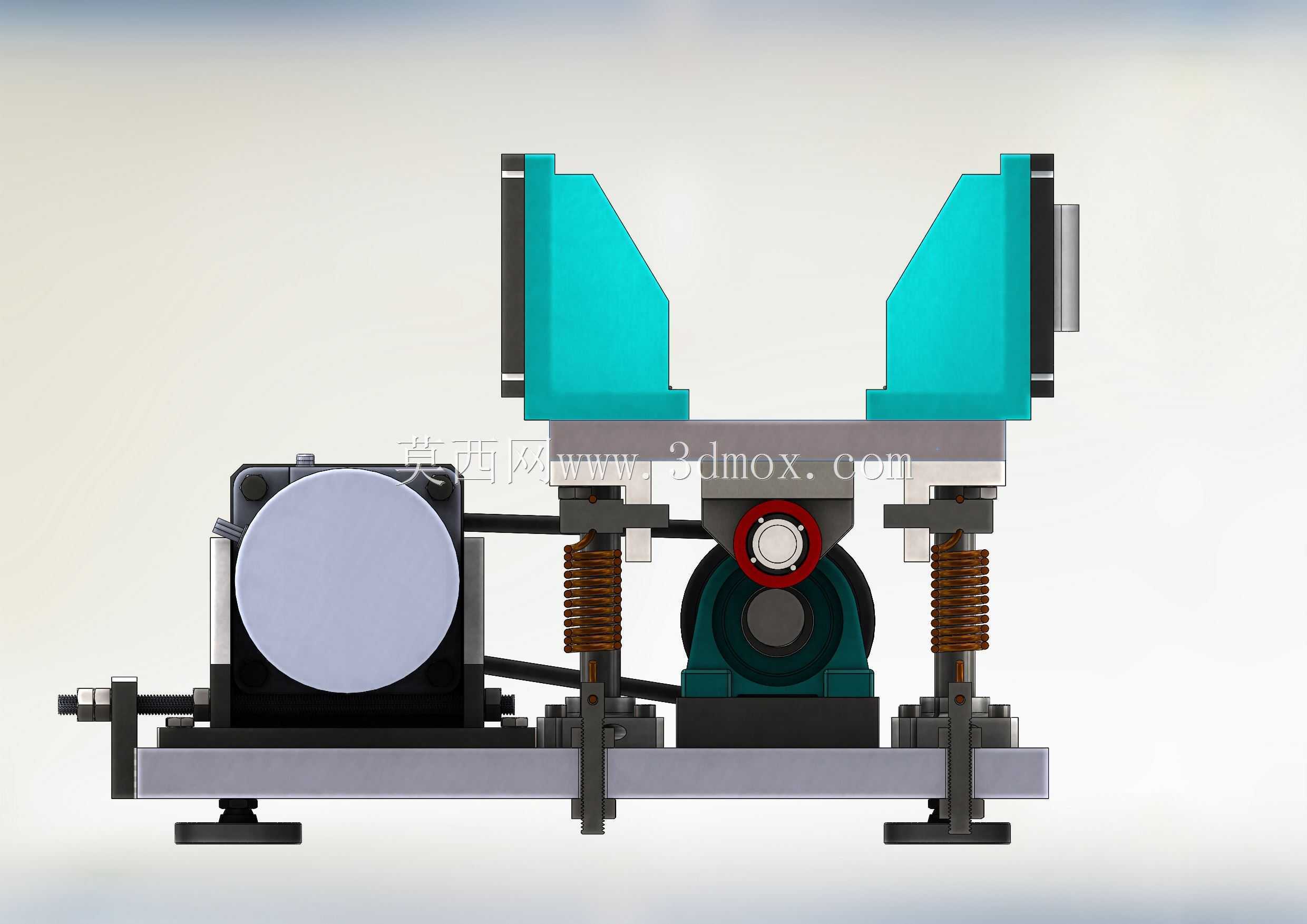

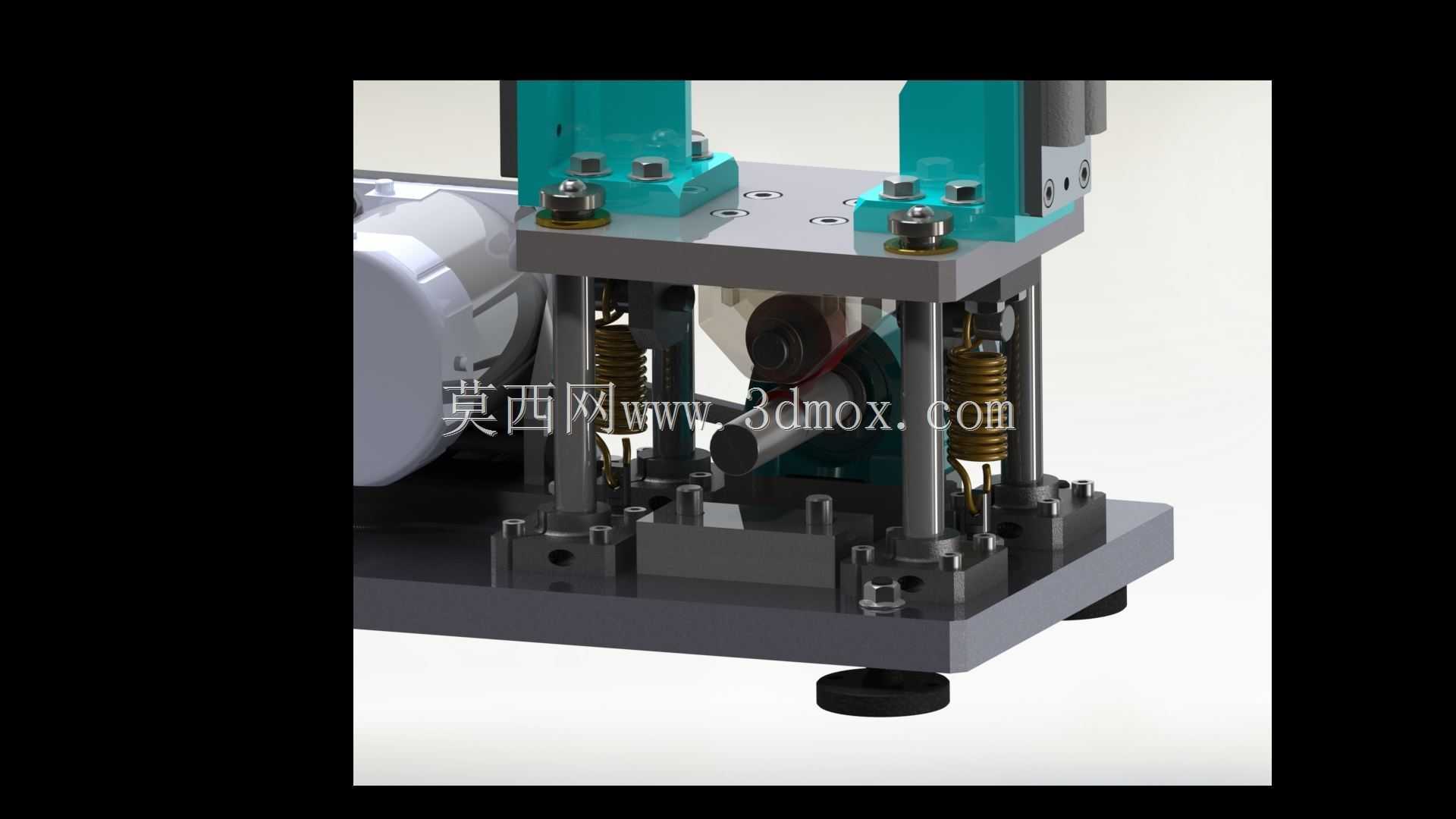

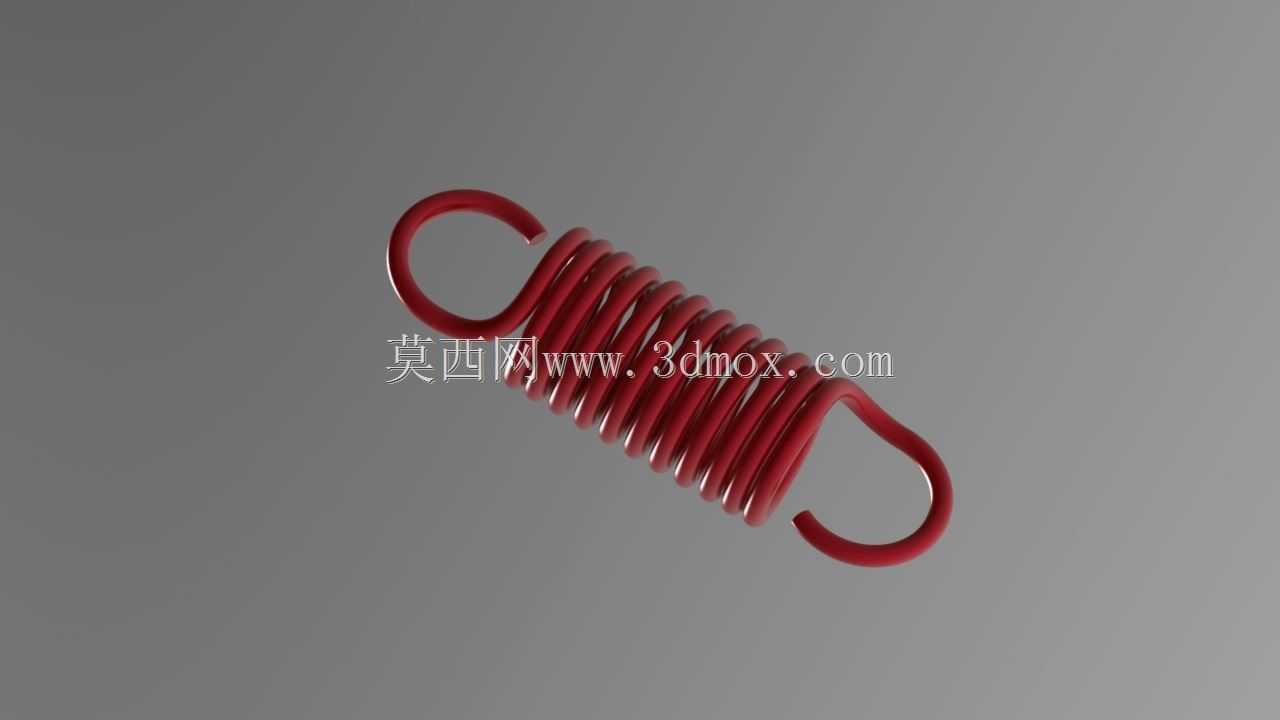

　　省去了中间减速环节，能保证振动频率与电机输出转速的线性对应，测试过程中频率波动控制在±2r/min以内，避免因传动间隙导致的测试数据偏差。从结构布局来看，试样安装位设置在振动台面上，测试时将待测试样通过快速压块固定在振动台的安装槽内，试样上方设置可调整压力的固定板，固定板与试样接触面可更换不同粗糙度的对磨副，模拟实际工况中的接触摩擦条件；振动台面下方通过延伸弹簧与设备底座连接，弹簧的预紧力可通过侧边的调节螺栓调整，既能够为振动台面提供复位弹力，也能过滤多余的横向振动分量，保证振动方向始终保持垂直方向，避免横向窜动影响磨损测试的准确性。设备的承载传动部分集成了履带支重轮与凸轮从动件结构，履带支重轮主要承担振动台面的竖向载荷，

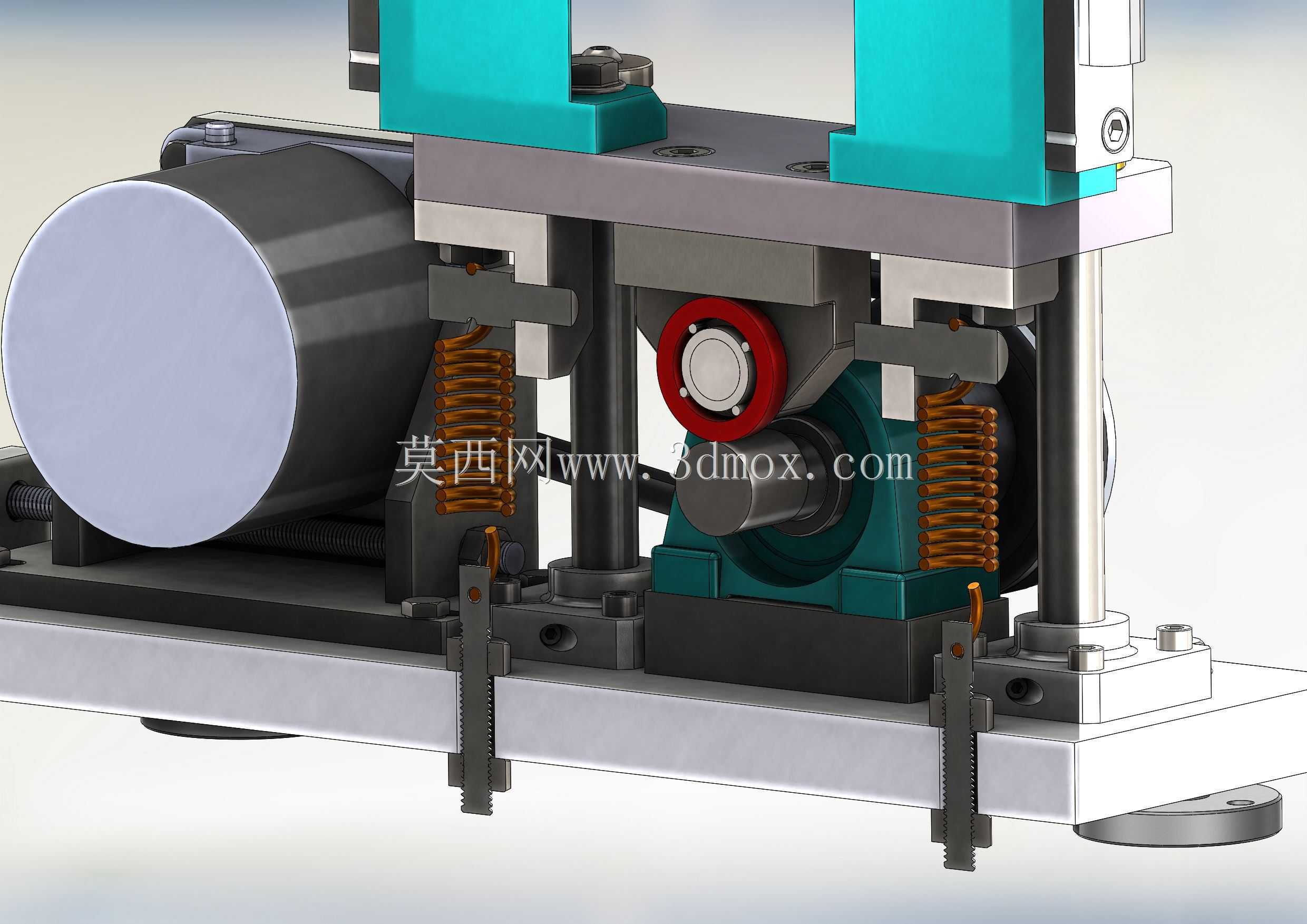

　　将偏心轴转动产生的激振力均匀传递到整个台面，避免台面局部受力不均导致的试样磨损位置偏移；凸轮从动件则与偏心轴轮廓紧密贴合，将偏心轴的旋转运动平稳转化为台面的上下往复振动，从动件内置的轴承单元能有效降低传动过程中的摩擦损耗，长时间连续运行也不会出现明显的传动间隙。轴承单元采用深沟球轴承搭配接触式密封圈的配置，既能承受偏心轴转动带来的径向载荷，也能阻挡测试过程中产生的磨屑进入轴承内部，延长设备的维护周期；轴承座与设备机架之间设置有减震橡胶垫，能够减少振动向机架传递的分量，降低设备运行时的整体噪音，同时避免机架共振影响振动参数的稳定性。安装边界方面，设备底座预留四个M8的固定螺栓孔，可直接固定在标准试验工作台面上，底座整体平面度控制在0.

　　05mm/m以内，保证安装后振动台面的水平度符合测试要求；设备整体的外接尺寸适配常规实验室操作台的摆放空间，接线端设置在设备侧后方，避免走线干扰试样装夹操作。实际使用过程中，操作人员可根据测试需求调整固定板的下压力，通过更换不同刚度的延伸弹簧调整振动系统的固有频率，避开测试频率区间的共振点；偏心轴与电机输出轴的连接采用键连接加顶丝固定的方式，更换不同偏心距的偏心轴时无需复杂拆解，仅需松开顶丝、拆下连接键即可完成配件更换，整个调整过程不超过十分钟，能快速切换不同的测试参数组合。这类设备的设计核心是在保证测试参数精度的前提下，尽可能简化结构、降低操作复杂度，针对研发阶段的材料测试需求，去掉了大型试验机的冗余功能，保留核心的振动发生、试样装夹、参数调整功能，既能够满足材料耐磨性能的初步验证需求，也不会因为设备复杂度太高提升操作人员的学习成本，非常适合中小型材料研发实验室、机械加工企业的来料检验环节使用，可快速完成涂层材料、工程塑料、轻质合金等多种材料的耐磨性能筛查，为后续的标准化测试提供初步的数据参考。
