塑料橡胶铰链往复疲劳耐久性能测试装置

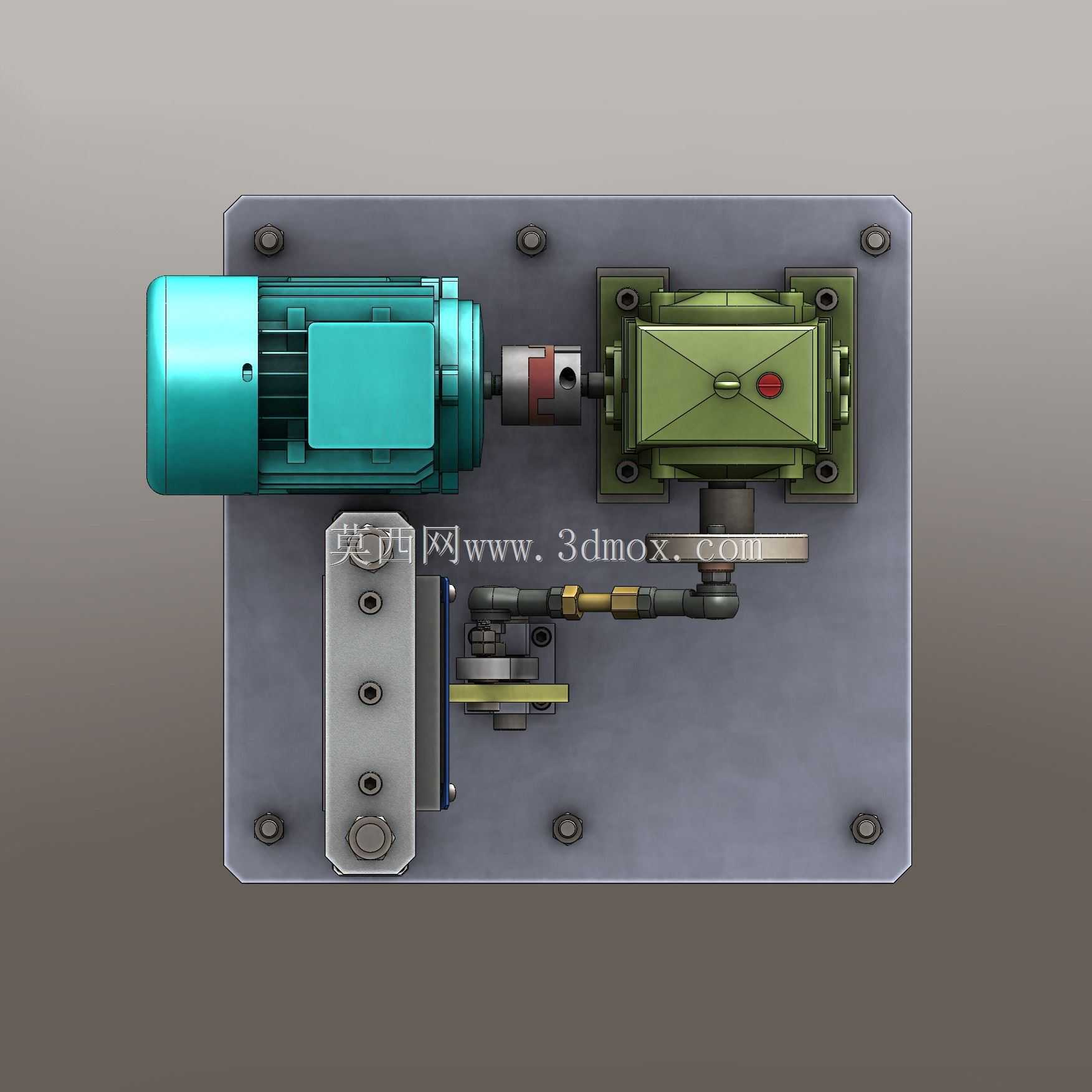

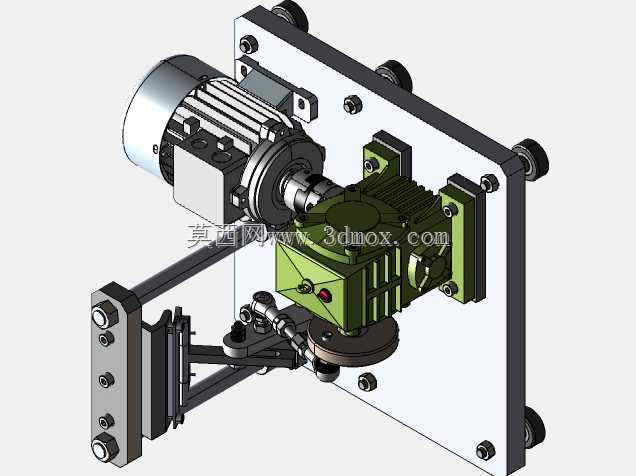

　　在消费电子、汽车内饰、家电配件的零部件来料检验与成品可靠性验证环节，塑料、橡胶类铰链部件的抗疲劳耐久性能是核心质控指标，这类部件多承担开合、翻转、定位功能，长期往复动作下的刚度衰减、断裂失效会直接导致整机组装后出现功能故障，传统的人工手动掰动测试不仅效率极低，且无法统一往复行程、摆动频率、加载力值的测试标准，测试数据离散度大，无法支撑批次零部件的合格性判定，这款小型铰链耐久测试装置正是针对小尺寸橡塑铰链部件的实验室检测场景开发，可在固定工位上完成无人值守的长周期循环测试，输出稳定可复现的耐久性能数据。整套装置的动力输入采用常规卧式异步电机搭配蜗轮蜗杆减速单元，这种动力组合的优势在于输出转速低、输出扭矩充足，

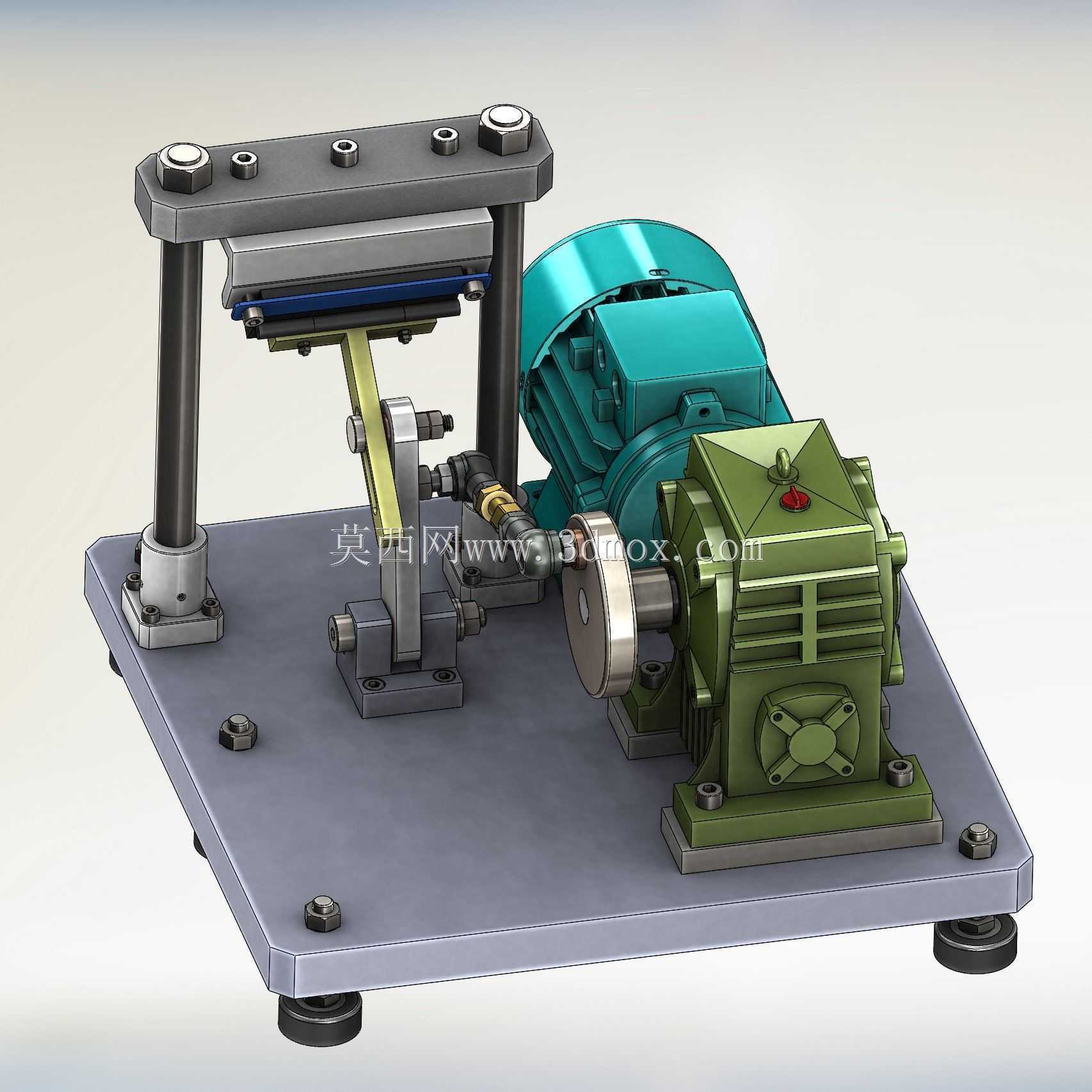

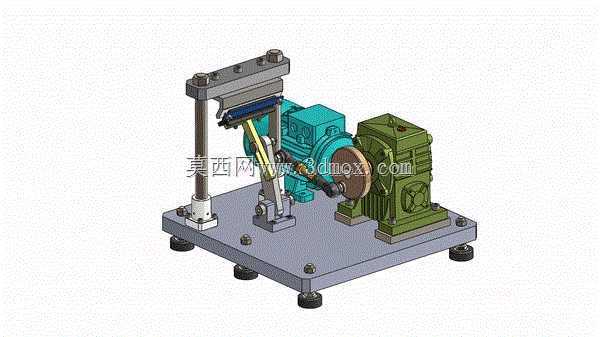

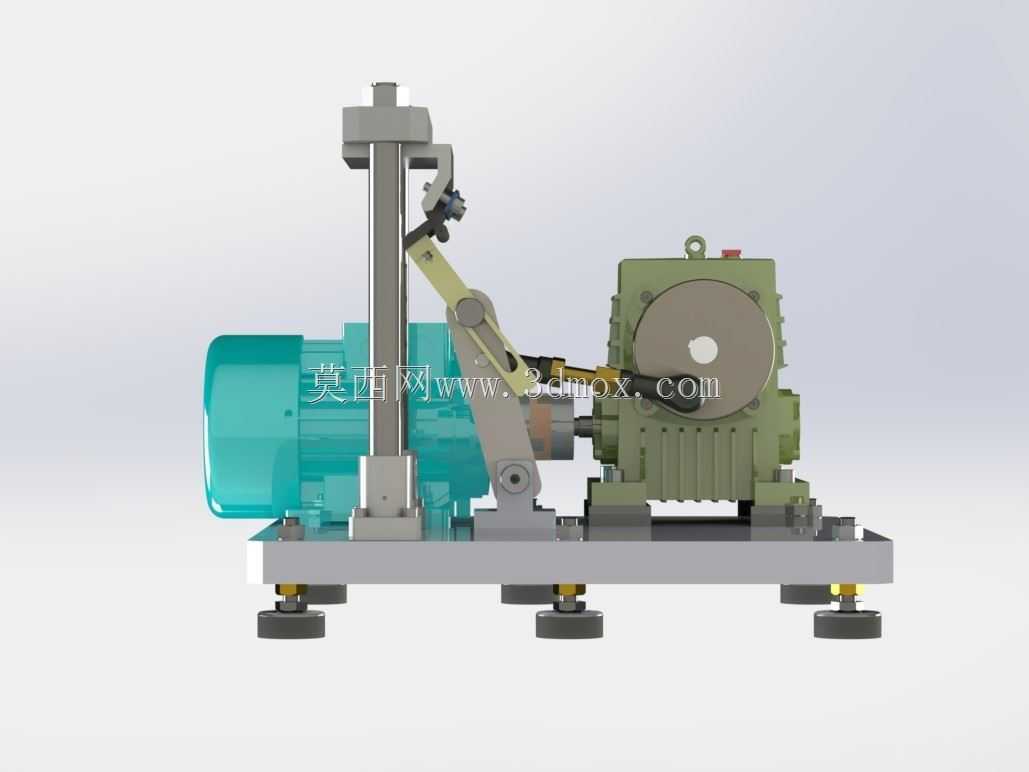

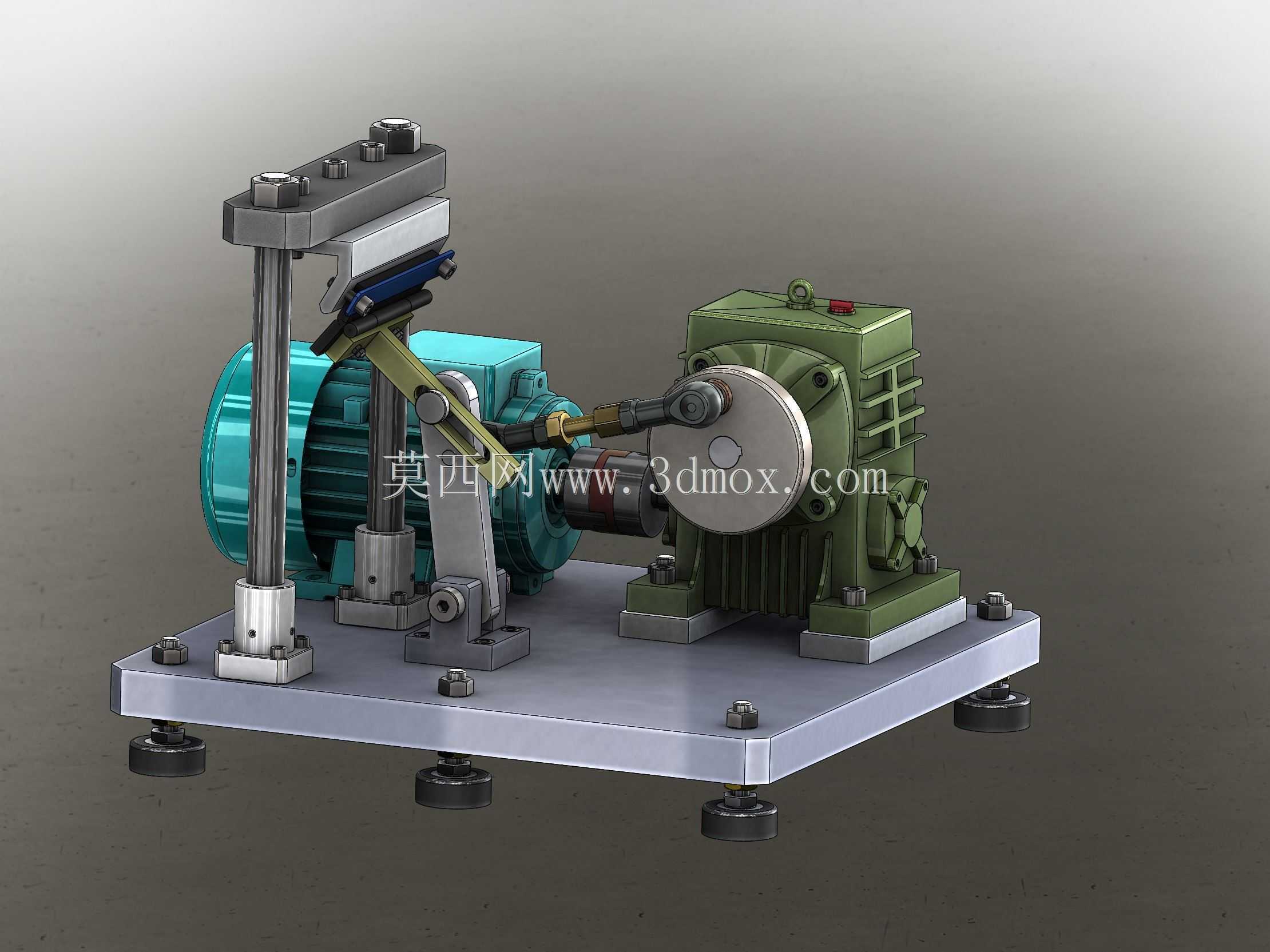

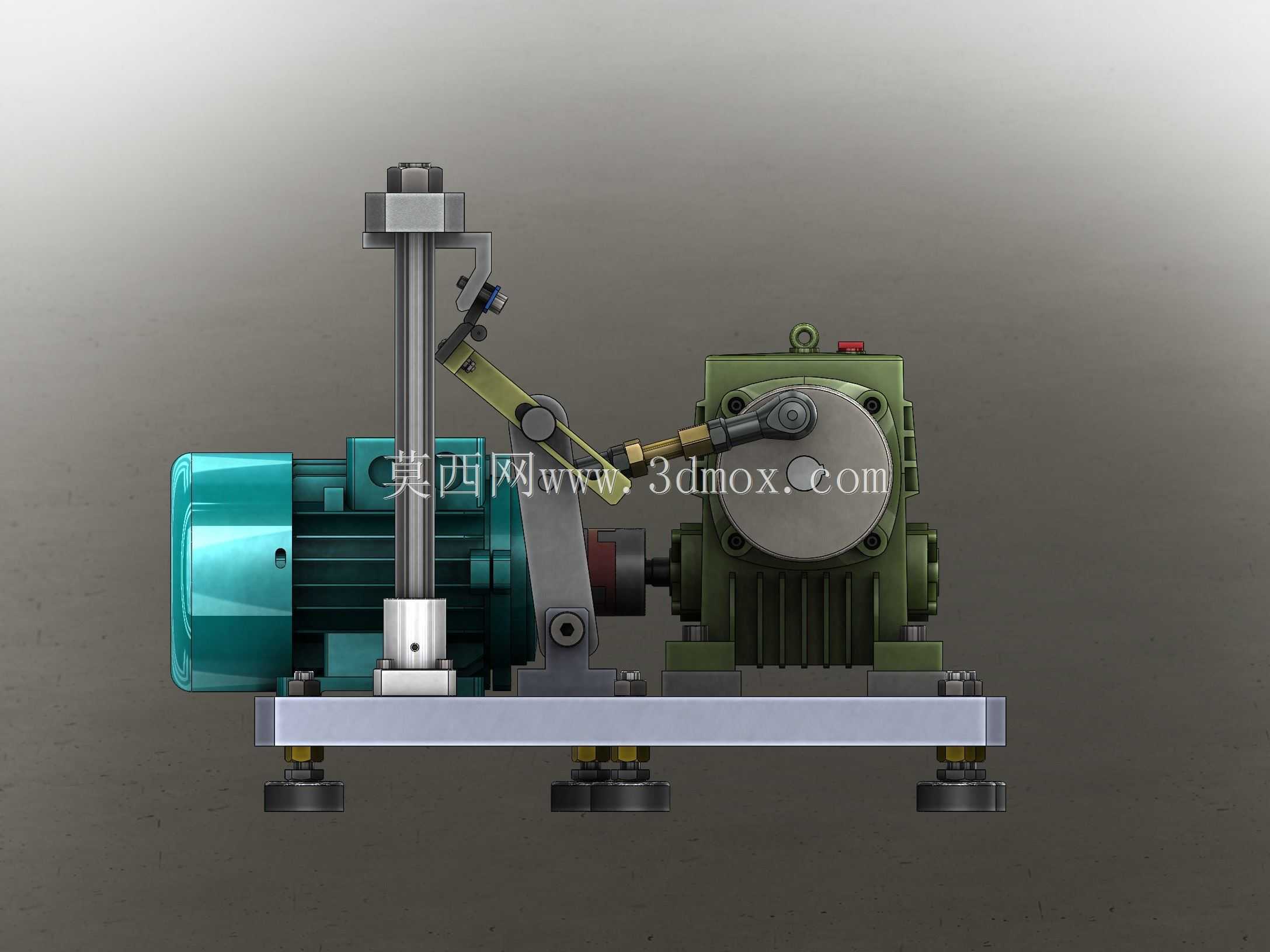

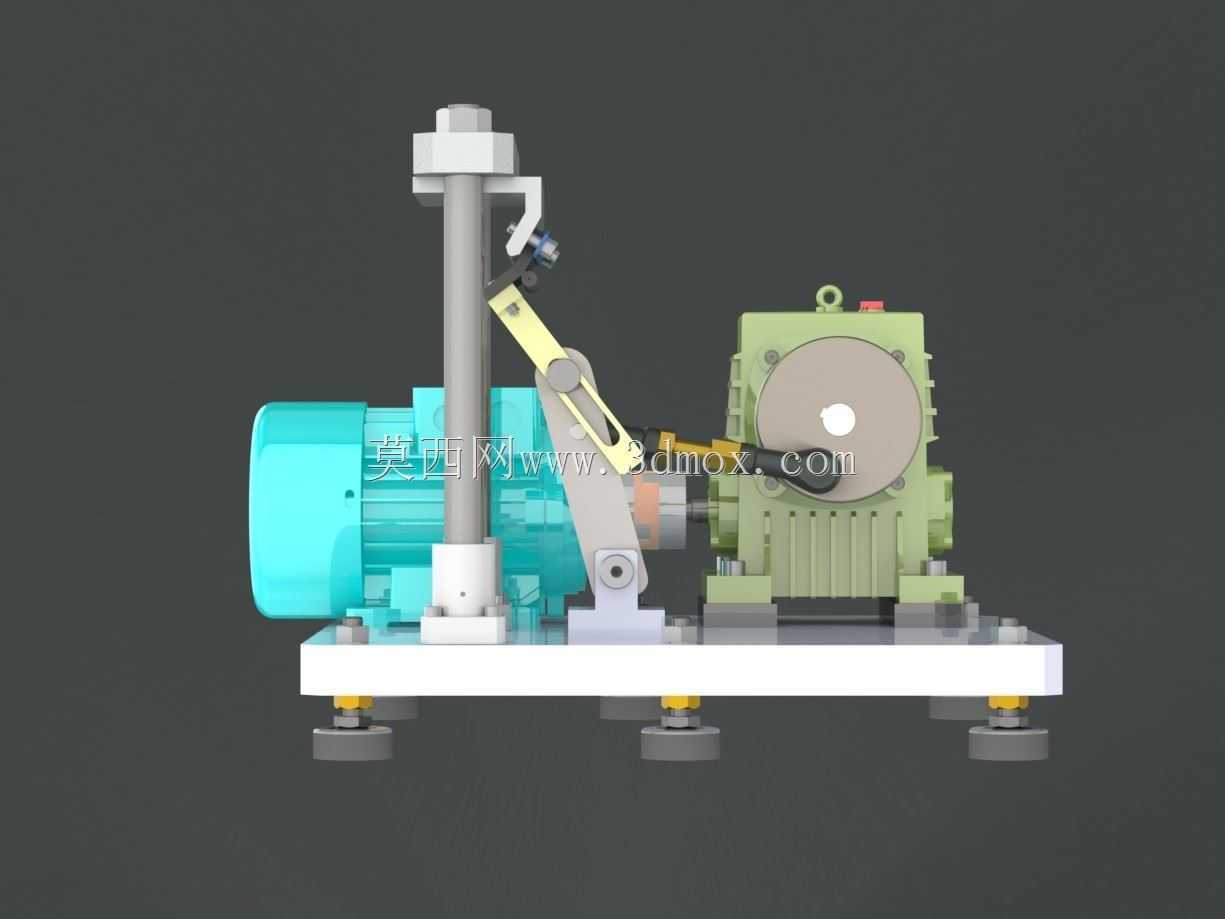

　　且蜗轮蜗杆结构自带反向自锁特性，停机时摆动执行机构不会因为铰链部件的回弹作用力出现反向窜动，可精准停在设定的行程端点位置，避免因为惯性过冲导致测试样件出现非预期的过载损坏。动力输出端通过偏心轮搭配连杆的结构将减速单元输出的旋转运动转换为定角度往复摆动，偏心轮上设置有多个不同半径的安装孔位，可根据不同规格铰链的开合角度要求调整连杆的安装位置，实现摆动角度的无级调节，覆盖从15度到90度的常见橡塑铰链开合角度测试需求，无需额外更换传动零件即可适配多规格样件的测试要求。摆动执行端采用立式导柱搭配滑动压块的结构，压块下方设置有可快速更换的样件固定夹具，针对不同外形的铰链样件，仅需更换对应仿形夹具即可完成装夹，夹具采用快拆螺丝固定，

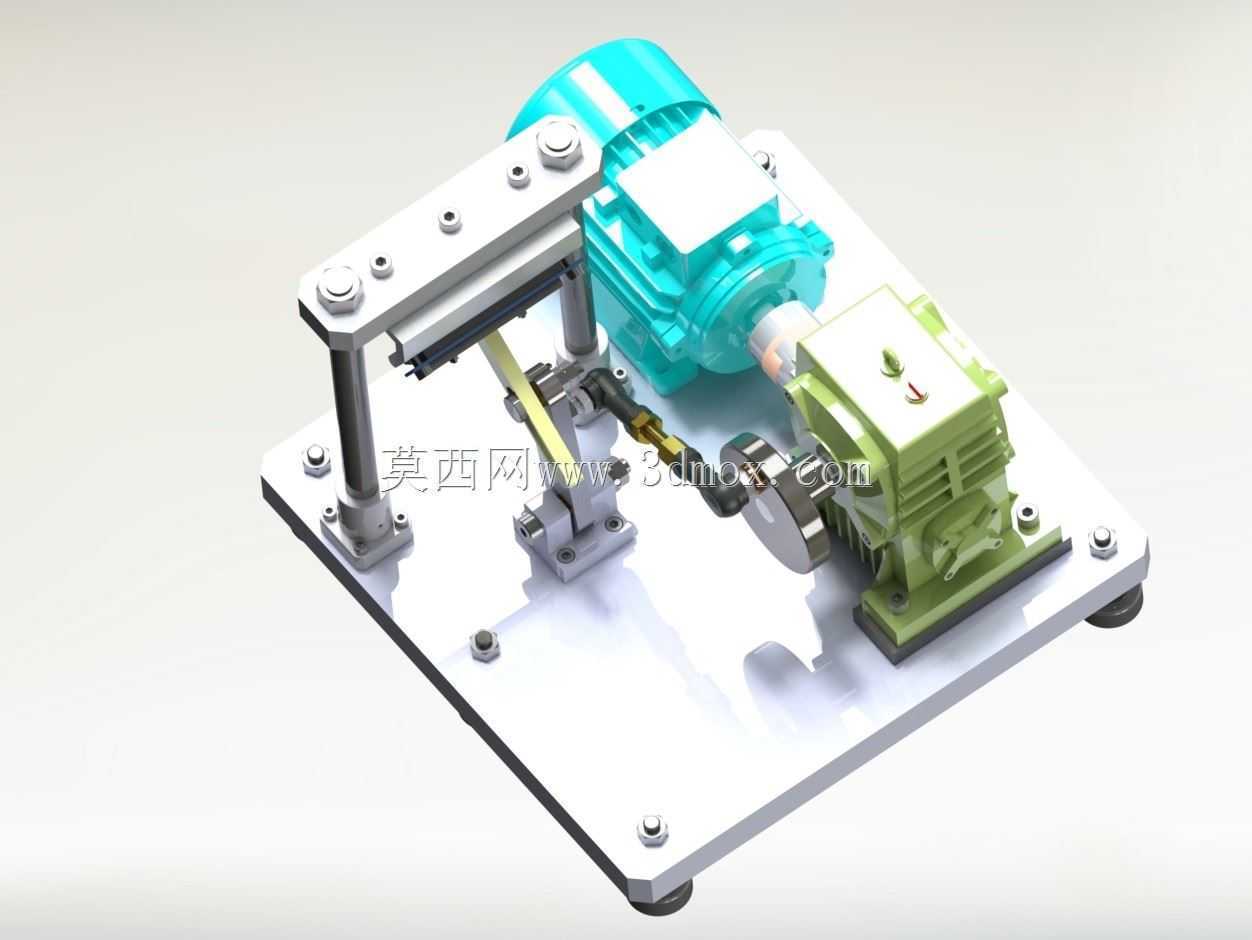

　　单样件装夹时间可控制在1分钟以内，适配实验室多批次、小批量的测试节奏。整套装置的承载底座采用加厚钢板加工而成，底部配置四个可调节高度的橡胶减震脚杯，可抵消电机与减速单元运行时产生的小幅振动，避免装置在长周期运行过程中出现位置偏移，保证测试工位的定位精度，底座上的所有动力单元、传动机构、执行机构均采用外露式安装布局，日常维护时可直接观察到所有传动节点的运行状态，无需拆解外壳即可完成润滑、紧固件复紧等常规保养操作。从安装边界来看，整套装置的占地尺寸仅相当于普通台式打印机大小，可直接放置在常规实验室工作台面上使用，无需额外制作混凝土安装基础，外接单相民用电源即可启动运行，不需要配套气源、液压站等附属动力设施，适合中小型企业的质检部门、

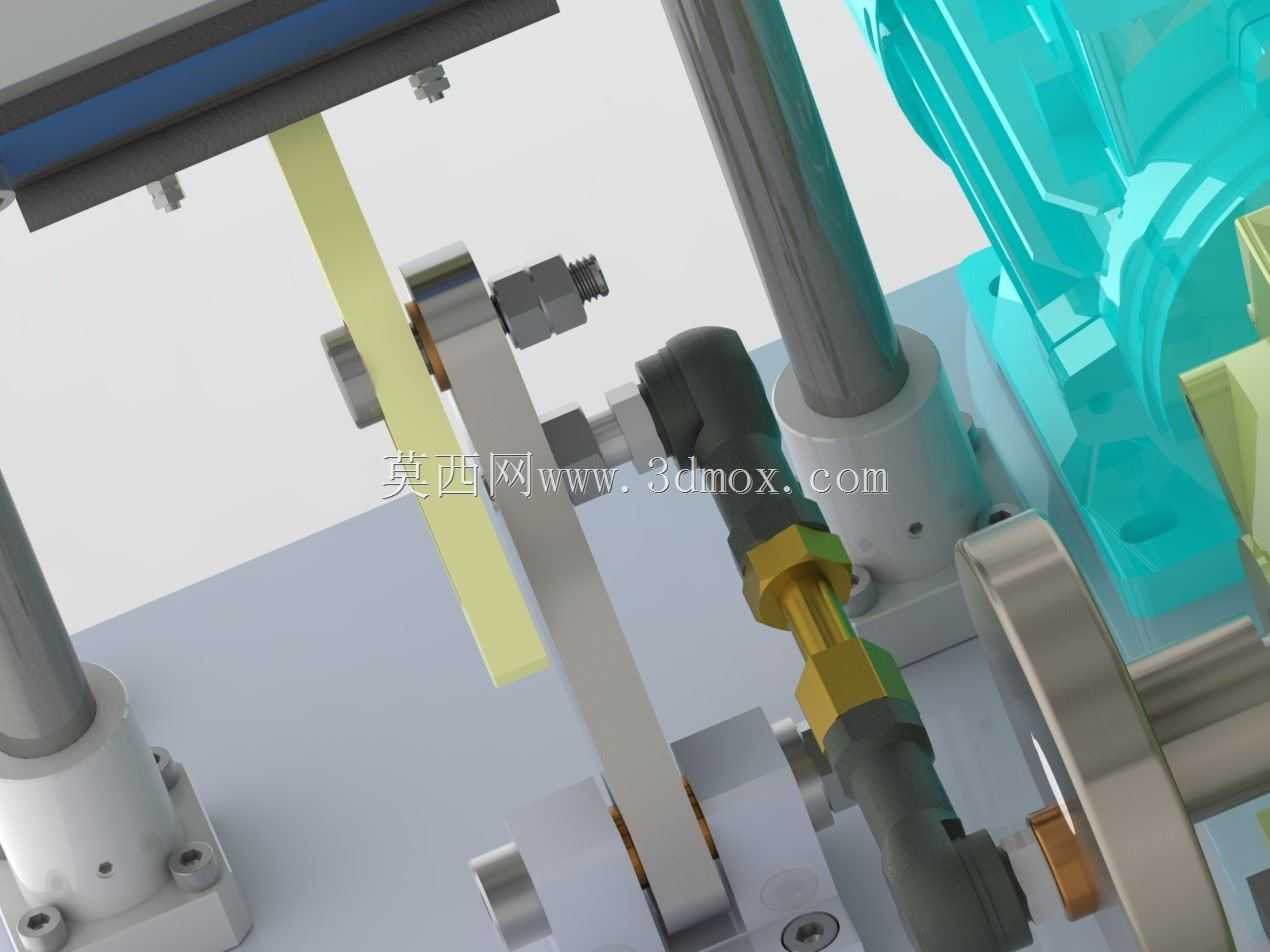

　　第三方检测实验室的小尺寸零部件耐久测试场景使用。在测试逻辑上，装置可通过调整电机的输入转速来改变每分钟的往复摆动次数，针对不同材质的橡塑铰链可匹配对应的测试频率，比如软质橡胶铰链可采用较高的摆动频率缩短测试周期，玻纤增强塑料铰链则可采用较低的摆动频率模拟实际使用中的慢开合工况，测试过程中可在样件安装位置额外加装位移传感器、力值传感器，实时采集铰链往复过程中的刚度变化数据，当铰链出现断裂、刚度衰减超过设定阈值时可自动触发停机，记录当前的循环次数作为该样件的耐久寿命数据。整套传动机构的连杆铰接点均采用带密封轴承的铰接结构，长周期往复运行下不会出现铰接点松旷、磨损的问题，可保证几十万次循环测试下的摆动精度不出现偏差，避免因为机构本身的磨损导致测试数据失真。装置的摆动压块与样件接触的位置采用软质尼龙材料制作，不会在测试过程中刮伤样件的表面，对于表面有外观要求的装饰类铰链部件也可直接装夹测试，不会额外造成样件的外观损坏。
