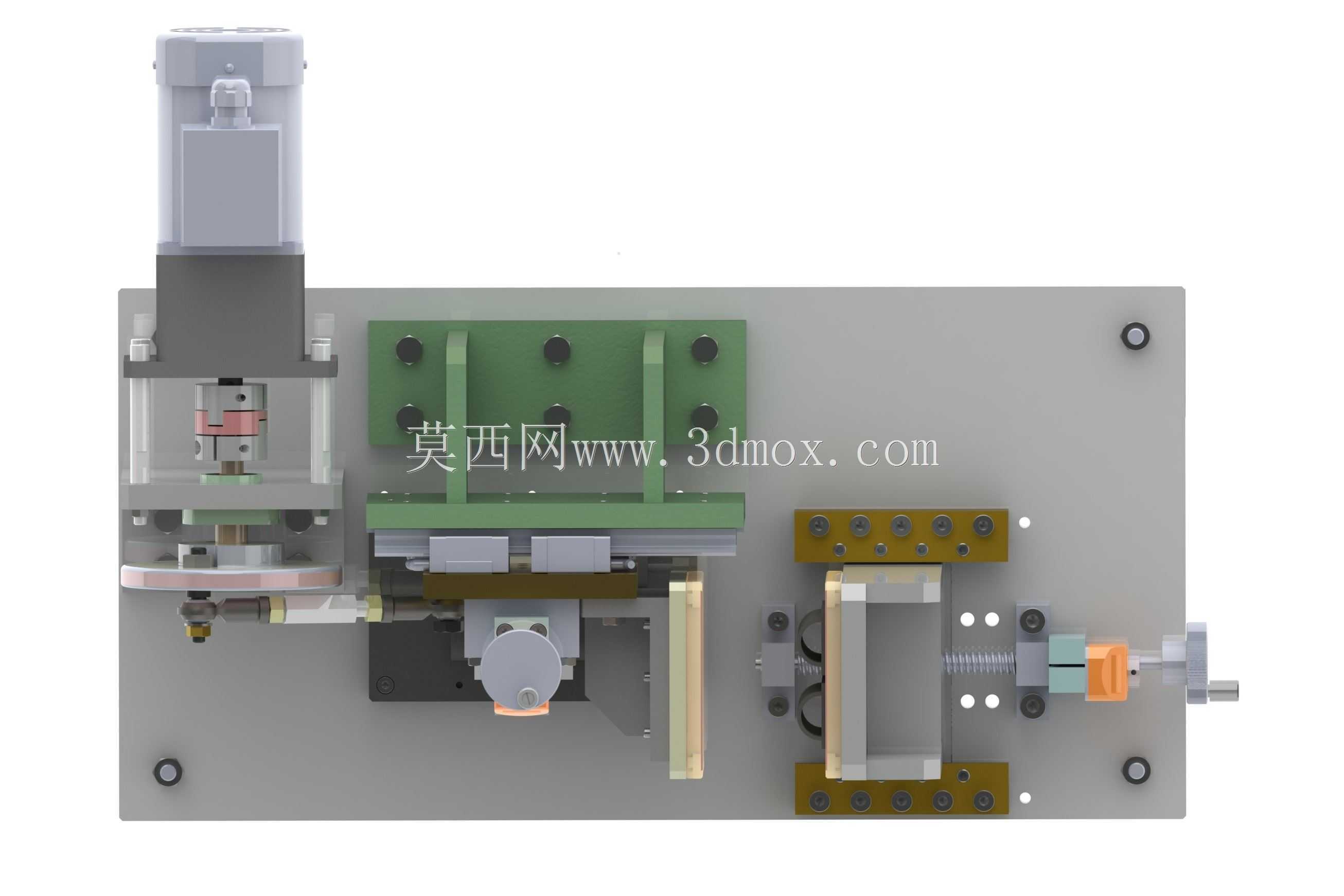

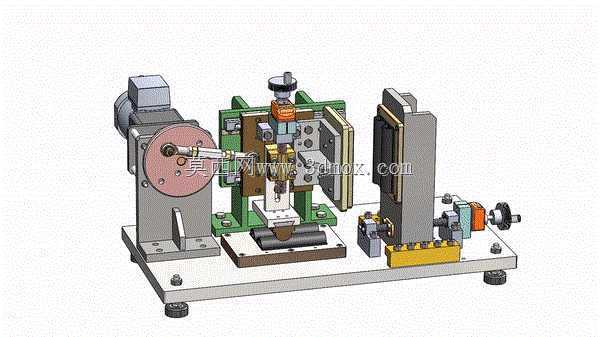

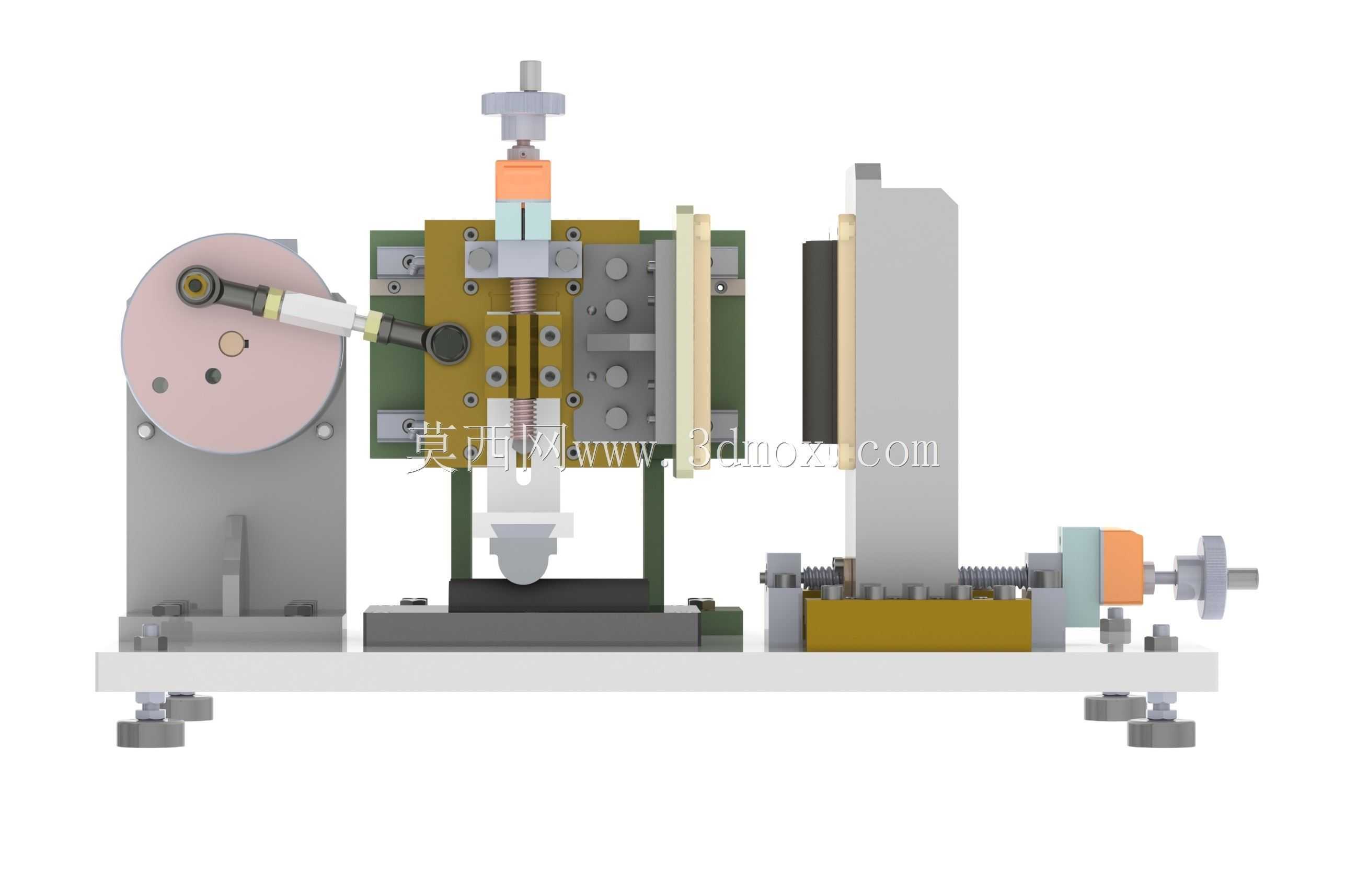

橡胶材料压缩摩擦性能测试装置结构

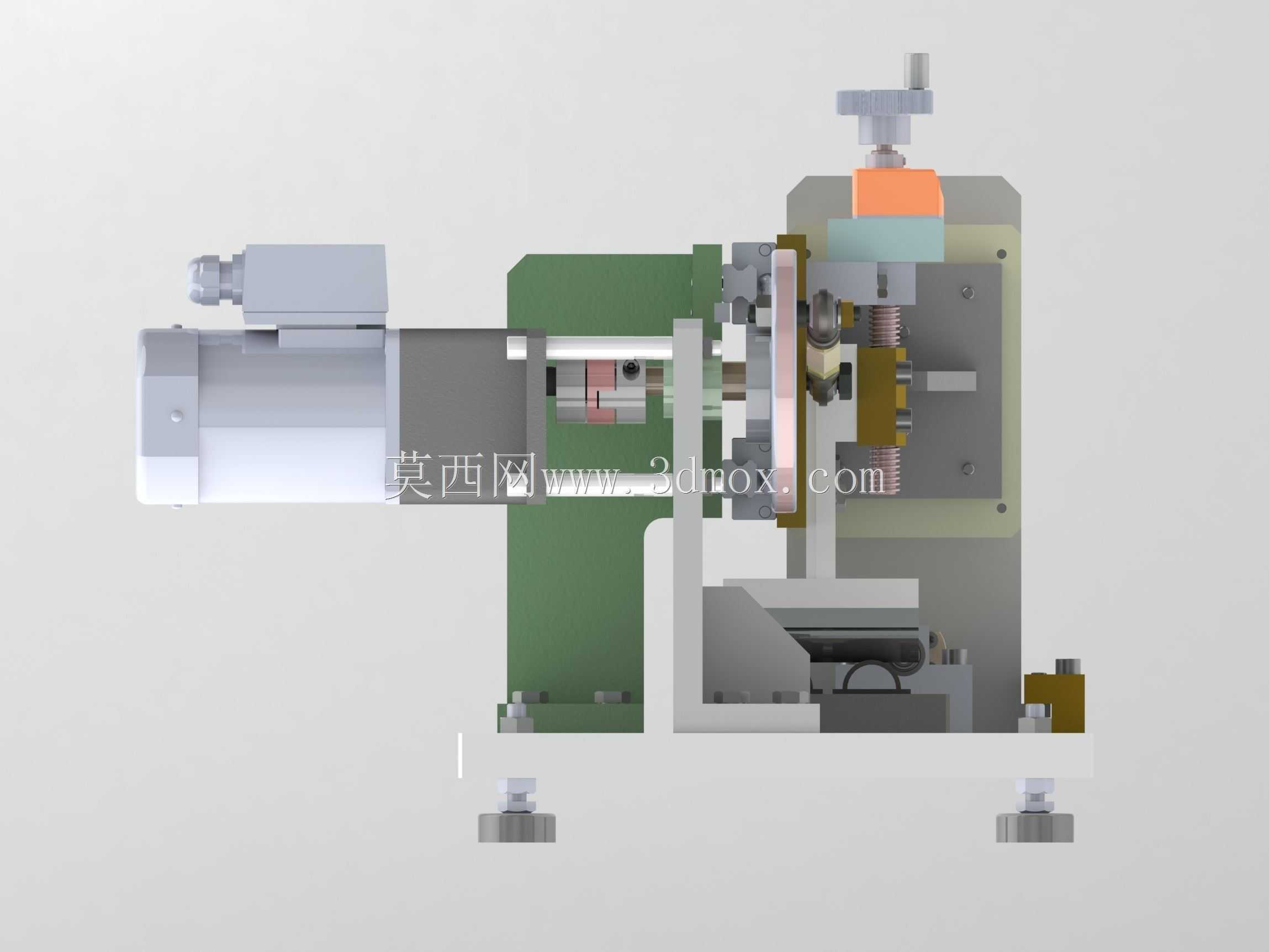

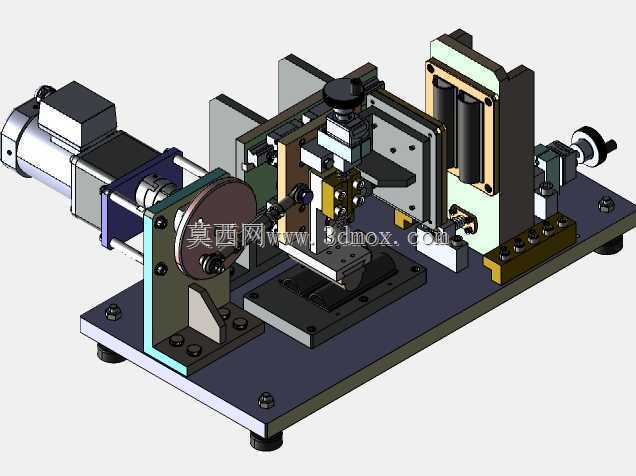

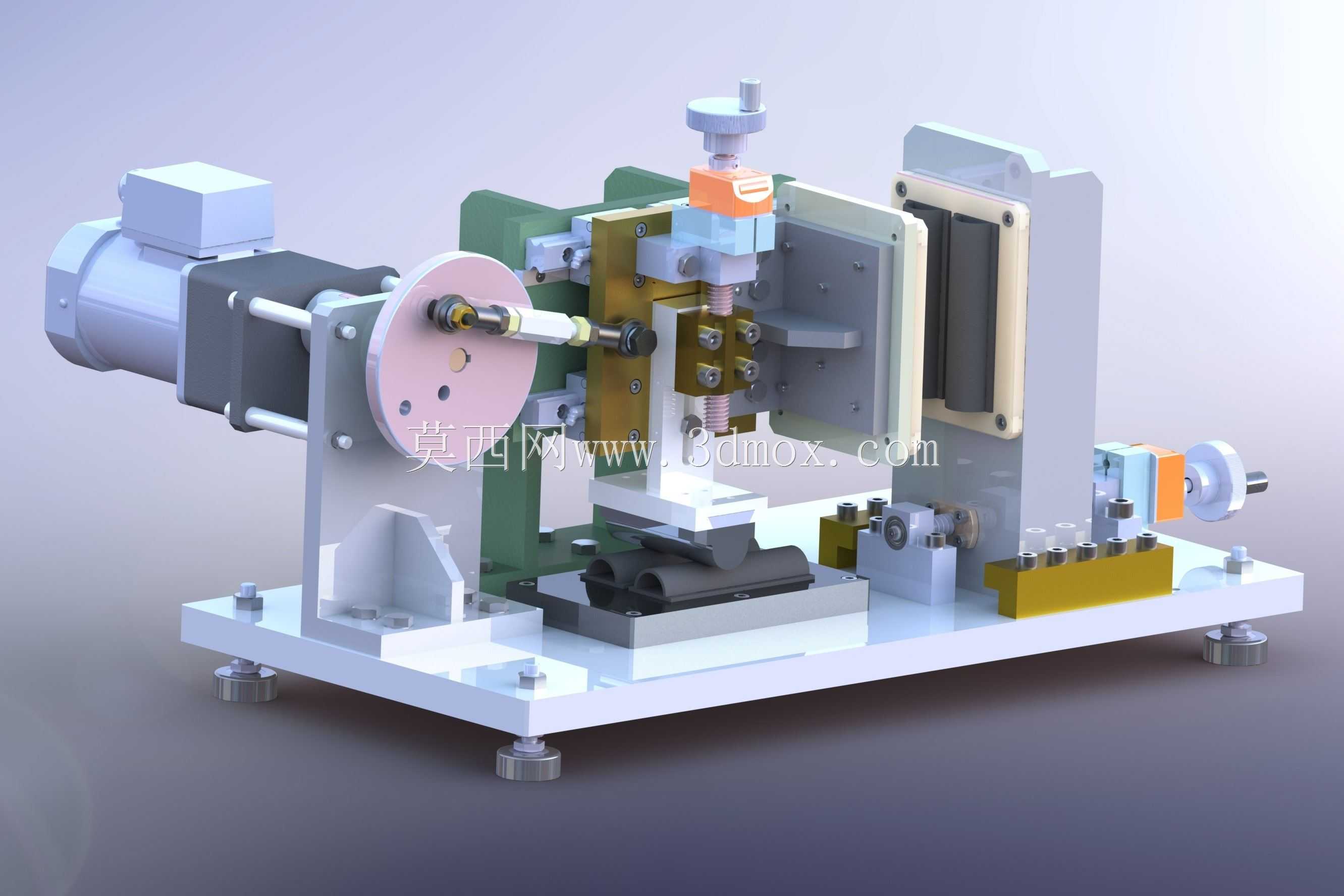

　　这套测试装置主要面向橡胶类软质材料的耐磨性能验证场景，在橡塑制品研发、来料质检环节应用广泛，可完成材料压缩状态下的往复摩擦试验，获取材料在特定压缩形变下的摩擦磨损数据，为材料配方调整、制品寿命预估提供实测支撑。设备核心执行逻辑依托曲柄滑块机构实现，这一结构在耐久性测试设备中应用成熟，相比直线电机直驱方案，曲柄滑块结构能在较低成本下实现稳定的往复行程输出，长期运行的行程一致性表现优异，适合长时间连续摩擦试验工况。设备的动力端采用紧凑型90W电机搭配直线导轨副，导轨选型可兼容Misumi同规格标准件，传动链路包含连杆、杆端连接部件，安装时需保证导轨安装面的平面度公差控制在0.02mm以内，避免往复运动过程中出现卡滞、偏磨问题，

　　影响摩擦测试数据的准确性。设备配置数字式位置指示器，同样可兼容Misumi同规格标准件，试验前需根据测试规范要求，调整摩擦头的初始压缩量，位置指示器可直观读取调整位移，保证不同批次试验的初始压缩形变参数一致，减少人为调整带来的试验误差。从安装边界来看，设备整体采用台式布局，底部预留四个M10的安装固定孔，可直接固定在标准试验工作台上，设备外接气源、电源接口均布置在机身后侧，外接管路走线不会干涉前端试验操作区域，机身前部预留试样装夹操作空间，操作人员可快速完成橡胶试样的装夹、拆卸，单次试样更换时间可控制在1分钟以内，适合批量试样的连续测试作业。摩擦测试头采用快换式结构设计，可根据不同试验标准更换不同摩擦副材质的测试头，适配橡胶、

　　软质塑料、复合材料等多种软质材料的摩擦测试需求，测试头的加载力通过压缩弹簧提供，可通过调整弹簧预压缩量改变测试正压力，覆盖常规耐磨测试的压力参数范围。设备的传动区域全部设置安全防护盖板，避免试验过程中人员接触运动部件，防护盖板采用透明亚克力材质，可直观观察内部曲柄连杆机构的运行状态，日常维护时无需完全拆解机身，仅需拆卸侧部盖板即可完成导轨润滑、传动部件紧固等常规保养作业。从结构设计思路来看，整套装置优先保证测试参数的可重复性，所有可调位置均设置刻度指示或锁紧机构，避免试验过程中出现参数漂移；其次考虑易损件的通用互换性，导轨、位置指示器、杆端关节轴承等标准件全部选用市面通用规格，后期维护无需定制非标配件，降低设备全生命周期的使用成本；

　　再者兼顾操作便捷性，试样装夹、参数调整的操作位置全部集中在设备正面操作人员伸手可及的范围，无需频繁绕机操作。设备的压缩调节机构采用细牙螺纹传动，调整分辨率可达0.1mm，可精准控制试样的压缩形变量，适配不同厚度、不同硬度橡胶材料的测试需求，调整完成后通过锁紧螺母固定位置，避免往复摩擦过程中出现位置窜动。整套设备的运动部件全部做动平衡校正，曲柄轮在加工时完成去重处理，90W电机运行转速区间内无明显共振，保证摩擦测试过程中测试头的运行平稳性，避免振动带来的摩擦系数测试数据波动。
