工业传动变速机构三维结构设计

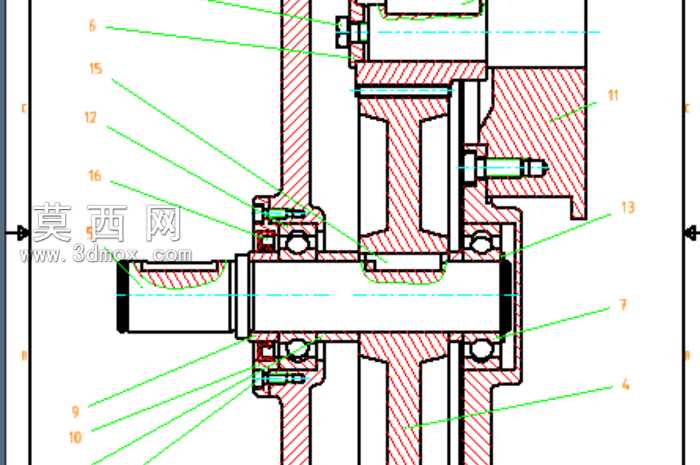

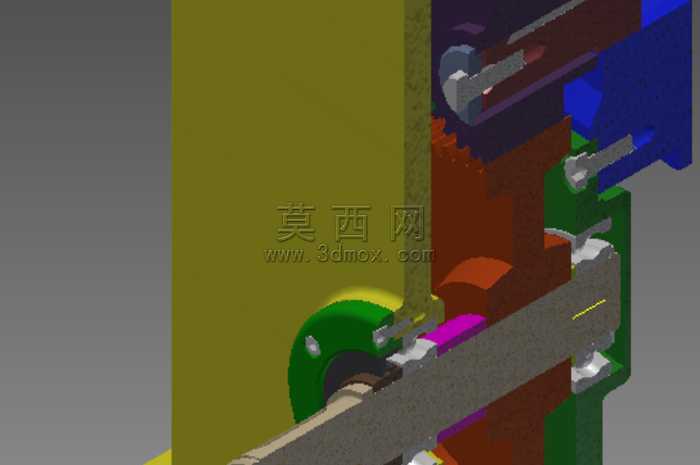

本作品为工业传动变速类机械结构的三维建模成果，建模过程严格遵循机械设计的装配逻辑与尺寸规范，对传动系统的各组成部件进行了精细化的特征构建。建模阶段从核心传动构件的基准定位开始，依次完成轴类零件、传动啮合部件、支撑固定构件、连接锁紧零件的特征绘制，通过拉伸、旋转、扫掠等基础建模命令构建零件主体轮廓，再对倒角、退刀槽、安装孔位、配合止口等细节特征进行逐一还原，确保每个零件的尺寸公差与装配间隙符合机械加工的实际要求。材质与渲染环节，根据不同零件的实际应用场景匹配对应材质属性：金属传动构件赋予哑光合金钢材质，调整金属粗糙度与反射参数还原机加工金属的质感；支撑结构件根据材质特性分别赋予铸铁、工程塑料等材质，区分不同部件的视觉表现；固定连接件赋予镀锌金属材质，通过材质差异清晰区分不同功能的零件，同时添加柔和的环境光影效果，让各部件的装配层次与结构边界清晰可辨，直观呈现机构的装配关系。结构设计上，该传动变速机构采用多级传动配合的布局形式，输入轴与输出轴的位置经过合理排布，传动啮合部件的配合间隙经过参数化校验，支撑构件设置了足够的安装定位结构与加强筋结构，既保证传动过程中的结构刚性，也预留了润滑、装配调整的空间，各连接部位采用标准紧固件进行锁紧固定，符合通用机械的装配规范。设计思路围绕工业场景下的动力传递与转速变换需求展开，在保证传动效率的前提下优化结构布局，减少不必要的冗余结构，让整体机构结构紧凑、传动路径清晰，可用于机械原理教学演示、传动方案验证、相关设备的前期设计参考，通过三维建模的形式完整还原了传动变速机构的装配逻辑与工作形态，能够直观展示动力从输入到输出的传递路径，以及各部件在传动过程中的配合关系，为同类传动结构的设计优化提供可视化的三维参考依据。
