梯形丝杠尾座轴类机械零件三维设计

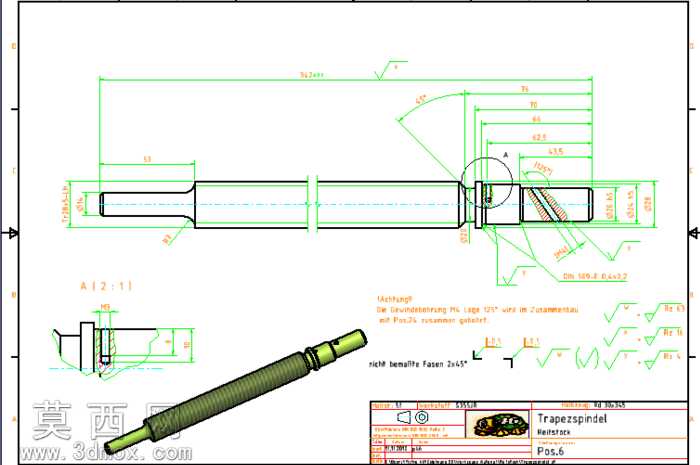

本作品为梯形丝杠尾座类轴类传动零件的三维设计成果，依托Autodesk Inventor平台完成全参数化建模，完整还原了零件的全部结构细节与设计要求。建模过程首先从二维工程图的尺寸梳理入手，严格遵循图纸标注的形位公差、尺寸精度要求搭建基础草图，对零件的阶梯轴段、梯形螺纹段、端部定位结构、销孔安装位等特征逐一进行参数化定义，确保每一处轴径、轴段长度、倒角、退刀槽的尺寸都与设计要求完全匹配。针对核心的梯形螺纹传动结构，建模时采用螺旋扫掠特征生成精准的牙型轮廓，还原了梯形螺纹24.5°牙侧角的设计参数，保证螺纹传动的啮合精度符合使用要求；对于端部的锥面定位结构、侧面的锁紧销孔、局部铣扁的安装位，均通过拉伸、切除、旋转等基础特征组合实现，对所有锐边按照图纸要求做了倒角处理，还原了加工工艺要求。材质配置阶段，针对零件的使用场景为金属传动构件，赋予了调质钢的材质属性，调整了金属表面的粗糙度、反光度参数，渲染效果还原了机加工金属零件的真实质感，同时搭配工程图视角的展示效果，清晰呈现零件的外形轮廓与内部结构关系。设计过程中充分考虑了零件的装配适配性，对各配合轴段的尺寸公差做了对应预留，确保尾座丝杠在装配时能够与尾座壳体、锁紧机构、调节手轮等部件精准配合，满足直线进给传动的功能需求。整个建模过程严格遵循机械设计规范，所有特征均保留完整的参数化建模历史，可根据实际使用需求快速调整螺纹规格、轴段长度、安装位尺寸等参数，适配不同规格的尾座传动场景，模型同时配套了对应的二维工程图视图，完整标注了关键尺寸、形位公差、技术要求，可直接用于后续的加工工艺编制、数控加工程序生成以及装配仿真验证，为同类梯形传动丝杠类零件的设计提供了规范的参考模板。
