FS-10导轨式熔断器熔丝安装座结构设计

　　在低压配电、工业控制盘柜、小型自动化设备的二次回路搭建场景里，这类FS-10规格的熔断器安装座是极为常见的电路保护承载部件，核心作用是为回路中的熔丝提供可靠的安装定位、绝缘防护与导电连接，当回路出现过载、短路等异常过流情况时，座内安装的熔丝会快速熔断切断电路，避免后端的控制模块、传感元件、小型负载因过流烧毁，把故障影响范围控制在最小区间。

　　从实际选型适配的角度看，这款安装座的设计完全围绕导轨式安装的盘柜布线需求展开，整体外形采用窄体式长方体结构，宽度控制在单极低压元件的标准尺寸区间，能够直接卡装在电气柜内通用的35mm标准DIN导轨上，安装时不需要额外打孔固定，只需要将座体底部的卡扣对准导轨按压到位即可完成固定，相邻安装的同规格座体之间可以紧密并排排布，最大化利用柜内的导轨安装空间，不会出现相邻元件干涉的问题。座体的主体外壳采用黑色阻燃绝缘工程塑料注塑成型，材料具备足够的介电强度，能够耐受低压回路常见的工频耐压要求，同时阻燃特性可以避免熔丝熔断时产生的电弧引燃周边部件，外壳的结构设计做了足够的爬电距离预留，带电部件之间、带电部件与安装导轨之间的绝缘间隙完全符合低压电气元件的安全规范，即使在潮湿、多粉尘的工业现场环境下，也能有效避免绝缘击穿、相间短路的故障风险。

　　在导电连接结构的设计上，座体两端内置了铜质导电接线端子，端子采用压线式结构，能够适配常规多股铜芯控制导线的压接需求，接线时只需要将剥好绝缘层的导线插入端子孔，拧紧顶部的压线螺丝即可完成可靠的电气连接，不需要额外焊接或者压接端子，能够大幅提升现场布线的施工效率。座体中部设置了透明的可视防护窗，不需要拆卸座体就可以直接观察内部熔丝的通断状态，日常巡检时可以快速判断回路故障点，减少故障排查的时间消耗；防护窗与座体主体采用卡扣式连接，更换熔丝时只需要向上翻开防护窗，就可以直接取出熔断的旧熔丝、装入新的同规格熔丝，整个更换过程不需要拆卸接线、不需要将整个座体从导轨上拆下，操作便捷度能够满足现场快速维护的需求。

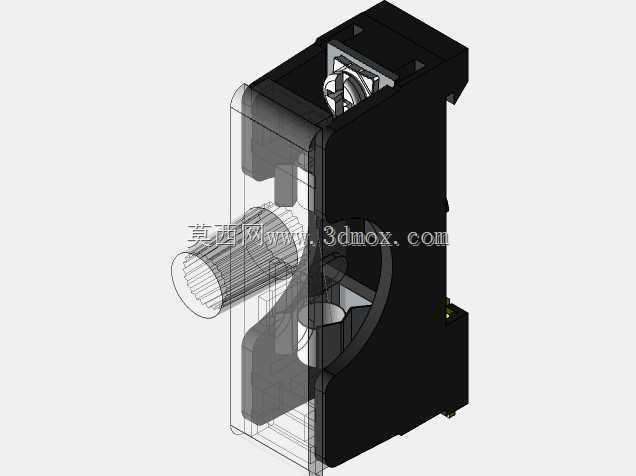

　　从建模细节的还原度来看，这款三维模型完整复现了产品的所有结构特征：包括底部的导轨卡扣弹性结构、两端接线端子的压线螺丝特征、中部熔丝安装腔的定位卡槽、透明防护窗的铰接结构，甚至外壳表面的脱模斜度、加强筋结构都做了准确的还原，结构工程师在做盘柜布局三维设计时，可以直接将这个模型导入装配体，准确核对安装空间、接线预留距离，避免出现实际安装时元件干涉、布线空间不足的问题；同时模型的结构拆分也完全对应实际产品的装配逻辑，对于需要做同类熔断器座改型设计的工程师来说，可以直接在这个模型的基础上调整安装尺寸、适配不同规格的熔丝参数，大幅缩短改型设计的建模周期。

　　在实际工程应用中，这类熔断器座通常搭配对应额定电流的熔丝使用，广泛应用在PLC控制回路、传感器供电回路、小型电磁阀驱动回路、仪表供电回路等小功率配电场景中，相比塑壳断路器等保护元件，熔断器的分断速度更快、残压更低，对于敏感电子元件的保护效果更好，同时结构简单、成本更低、占用安装空间更小，是低压控制回路里性价比极高的过流保护方案载体。这款模型的结构设计也充分考虑了现场使用的各类细节：比如外壳的边角做了圆弧过渡，避免安装布线时划伤操作人员或者导线绝缘层；接线端子的螺丝做了防脱落设计，拧松到最大开度时螺丝不会从端子座上掉落，避免现场施工时螺丝掉落进柜内引发短路隐患；底部的导轨卡扣设置了解锁拨片，需要拆卸座体时只需要用一字螺丝刀撬动拨片就可以将座体从导轨上取下，不需要暴力撬拆损坏导轨或者周边元件。
