CIKACHI品牌三位接线端子结构设计

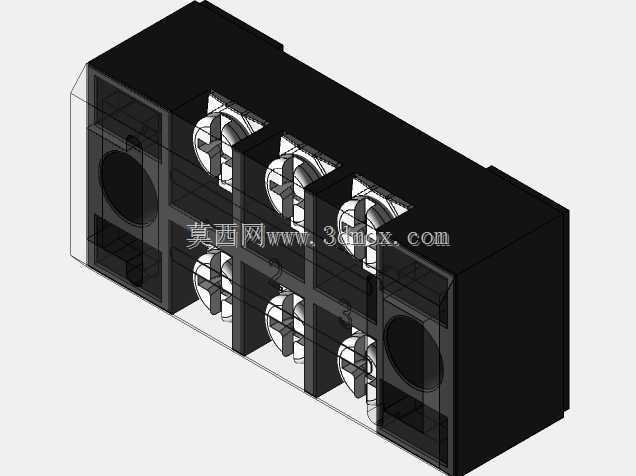

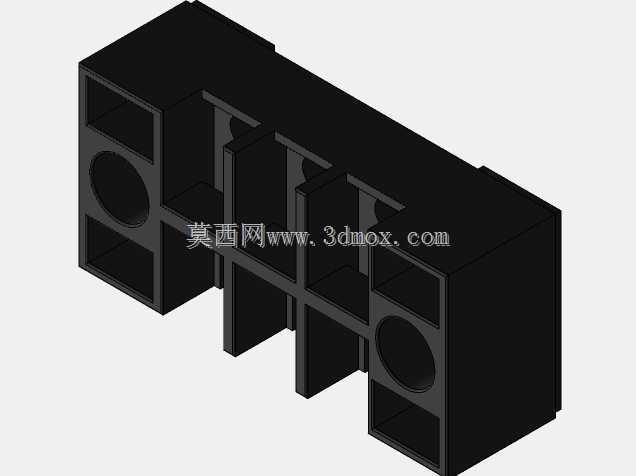

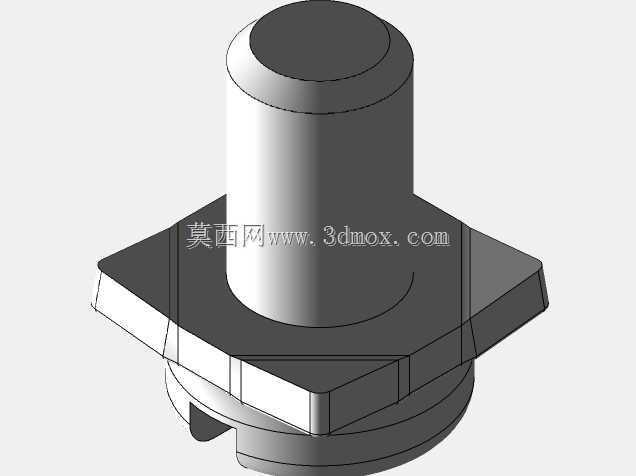

　　在低压电气控制回路的布线作业里，这类三位结构的接线端子是柜内布线、传感器信号转接、小功率动力线接驳场景里的常用基础配件，日常做设备电控设计时，这类零件的选型和安装边界确认是布线环节绕不开的工作。从结构上看，这款端子采用黑色绝缘基座作为主体承载，基座内部做了三个独立的隔舱设计，每个隔舱对应一组接线位，上下两排共六个压线端子，每个端子配套十字槽锁紧螺丝，能够同时完成三路导线的进出线接驳，相邻接线位之间的绝缘隔筋厚度经过校核，能够避免不同回路导线裸露部分意外接触造成的短路风险，适配常规多股铜芯硬线与压接冷压端子后的软线接驳需求。基座两端预留了圆形的固定安装孔，不需要额外的导轨卡扣就可以直接通过螺丝固定在安装板或者设备壳体的预留柱位上，

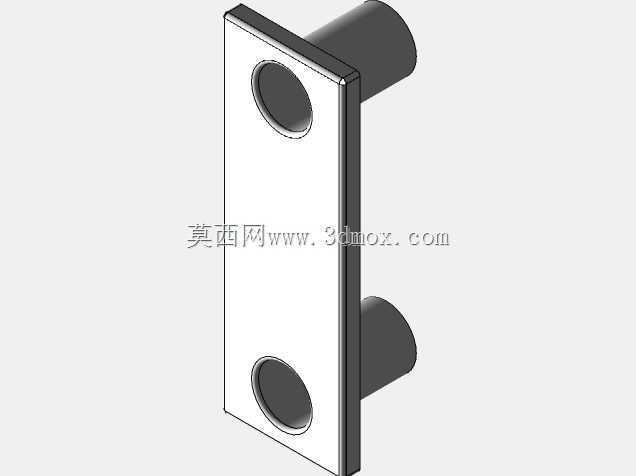

　　安装孔的位置公差控制在±0.1mm范围内，能够匹配常规电控盒内的通用安装孔位布局，不需要针对安装位做二次改孔加工。设计这类端子的时候，首先要考虑的是绝缘材料的耐温等级，基座选用的热固性绝缘材料能够在-20℃到85℃的工作环境下保持结构强度，不会因为接线时螺丝锁紧的应力出现基座开裂，也不会因为柜内长期工作的温升出现绝缘性能下降的问题。每个压线位的导线容纳空间做了优化，单孔最大可以容纳6平方毫米的铜芯导线，锁紧螺丝的行程设计足够覆盖0.5平方到6平方的线径范围，压线时螺丝底部的压片会均匀压在导线线芯上，不会因为单点压力过大切断多股线芯，也不会因为压力不足导致导线拉扯后松脱。在实际设备应用里，这类三位端子常被用在传感器信号的中转接驳位置，

　　比如设备上安装的接近开关、光电传感器的出线长度不足时，就可以通过这类端子做中间转接，不需要把传感器原装线剪断重接，能够保留传感器线缆的原有防护性能；在小型控制盒的内部布线里，这类端子也可以作为电源进线的分线节点，把单路进线分成三路出线给不同的功能模块供电，相比直接绞接导线后缠绝缘胶带的方式，连接可靠性更高，后期维护排查线路时也能快速理清回路走向。从安装边界来看，这款端子的整体外形为长方体结构，宽度方向三个接线位均匀排布，总宽度适配常规柜内布线的间距要求，安装时只需要在安装面预留对应长宽的平面空间，接线操作时上下方向预留出足够的螺丝刀操作空间即可，不需要额外预留侧面的操作位置，因为所有锁紧螺丝的操作面都朝向端子的正面，

　　接线作业可以从正面直接完成，适合在空间紧凑的小型电控盒内使用。基座的边角位置都做了R角过渡处理，安装时不会划伤操作人员的手部，也不会刮破相邻线缆的绝缘层，隔舱内部的压线位周围做了挡边设计，能够防止压线时多余的线芯碎屑掉落到相邻接线位造成短路隐患。在做三维建模的时候，这类零件的细节还原需要重点关注几个部分：一是绝缘隔筋的厚度要和实际产品一致，不能为了建模方便随意加厚或者减薄，否则会影响后续装配时的干涉检查结果；二是锁紧螺丝的头部槽型要还原十字槽的实际尺寸，方便后续做虚拟装配时验证螺丝刀的操作空间是否足够；三是两端安装孔的沉台深度要准确，保证固定螺丝锁紧后螺丝头部不会高出基座表面，避免和上盖或者其他相邻零件产生干涉。日常做设备选型时，这类端子的额定导通电流需要和回路的工作电流匹配，这款三位端子的单路额定导通电流可以满足常规传感器回路、小功率控制回路的载流需求，不适合用在大电流的动力主回路中，选型时需要根据实际回路的电流参数确认适配性。另外基座的绝缘阻燃性能也是设计时需要考量的点，材料需要满足阻燃等级要求，在回路出现异常过载升温时不会出现明火蔓延的情况，降低电气故障的扩散风险。
