传感器配套铰接式连接臂结构设计

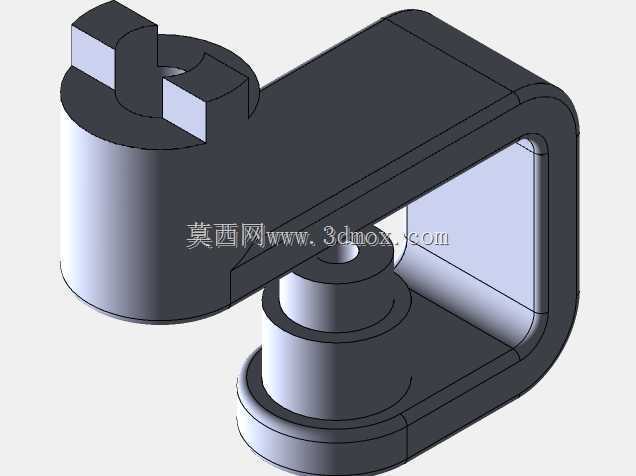

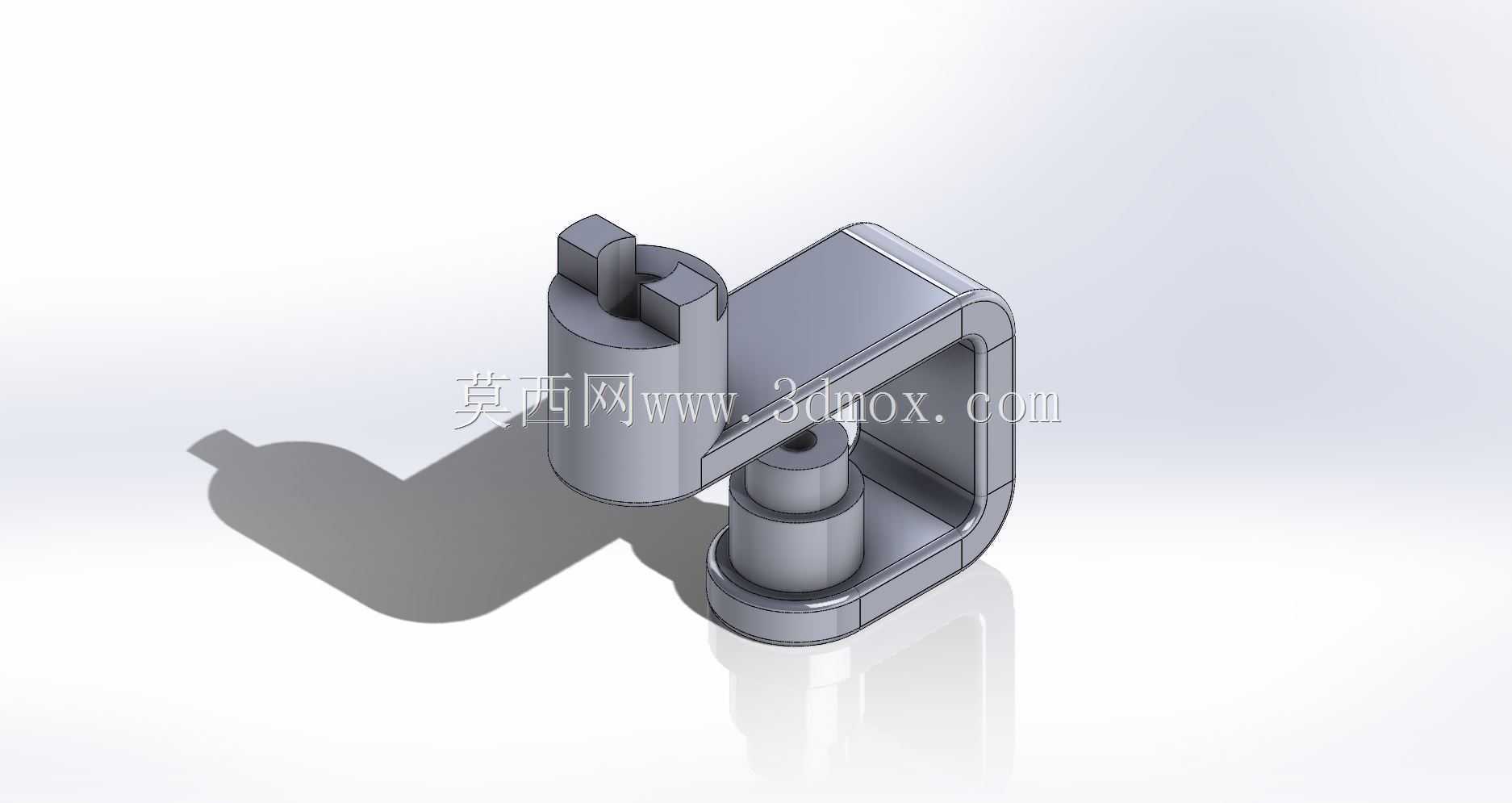

　　在工业传感检测工位的布局中，这类铰接连接臂是调整传感器检测位姿的核心支撑构件，常见于自动化产线的视觉检测、位移传感、接近开关安装场景，用来替代固定式安装支架，解决多工位检测时传感器角度、伸出长度无法灵活调整的痛点。不同于常规的刚性安装座，该构件采用分体铰接式结构，一端为带开口槽的圆柱夹持端，可直接套接在传感器安装杆或者设备固定立柱上，开口槽的设计允许通过侧面锁紧螺钉调整夹持抱紧力，既可以实现安装时的快速插拔定位，也能在长期使用后抵消磨损间隙，避免传感器出现位姿偏移。中间的U型架体是整个构件的受力主体，架体两侧的铰接孔同轴度控制在0.02mm以内，配合下端的圆柱转轴实现±90°范围内的俯仰角度调整，转轴与孔位之间采用小间隙配合，

　　既保证转动时无卡滞，也不会因为间隙过大导致调整后出现晃动，影响传感器检测精度。下端的圆柱定位段可插入设备基座的安装孔内，配合径向锁紧螺钉实现周向固定，整个构件的安装边界非常紧凑，横向最大伸出长度不超过60mm，纵向总高度控制在75mm以内，不会占用过多产线安装空间，尤其适合在狭小的设备内腔、工装夹具旁布置检测传感器时使用。从设计思路上看，该构件没有采用复杂的多轴可调结构，而是针对传感器安装最常用的俯仰调整需求做了功能简化，整体采用一体化铣削加工成型，减少了多余的拼接零件，避免了多零件装配带来的累积误差。夹持端的开口槽宽度设计为3mm，适配M4规格的锁紧螺钉，拧紧力矩控制在1.2N·m时即可提供足够的抱紧力，

　　不会因为设备运行时的振动导致夹持松动。U型架体的壁厚设计为4mm，在保证整体结构刚性的前提下尽可能减轻构件自重，即使在悬臂伸出最长的状态下，端部承载0.5kg的传感器时，形变量也能控制在0.01mm以内，完全满足工业级传感器的安装精度要求。铰接位置的端面设计有环形定位凹槽，可配合阻尼垫片使用，调整角度后无需额外锁紧即可实现任意角度悬停，大幅提升现场调试的效率。在实际产线应用中，这类连接臂往往配合光电传感器、激光位移传感器使用，比如在冲压工位的料片到位检测环节，工人可以根据不同规格料片的检测位置，快速扳动连接臂调整传感器的俯仰角度，无需拆卸整个安装座重新打孔定位，换产调试时间能缩短60%以上。同时构件所有棱角都做了R1.5的圆角处理，

　　避免安装调试时划伤操作人员，表面采用阳极氧化处理，在车间多油污、多切削液的环境下也不会出现锈蚀，长期使用无需频繁维护。需要注意的是，该构件的铰接转动范围做了机械限位，U型架体的上下端面会在转动到极限角度时与夹持端、下端定位柱的端面接触，避免过度转动扯断传感器的连接线缆，这个细节设计在实际使用中能大幅降低线缆损坏的概率。整个结构没有采用易损的弹性零件，所有受力部位都是刚性金属接触，使用寿命能达到10万次以上调整循环，完全匹配工业设备3-5年的大修周期，不需要中途更换配件。在建模过程中，所有配合面的公差都按照IT7级精度设定，夹持端的内孔、铰接孔、下端定位柱的同轴度、垂直度公差都做了明确标注，加工时可以直接按照三维模型导出工程图纸投产，不需要额外做结构修正。
