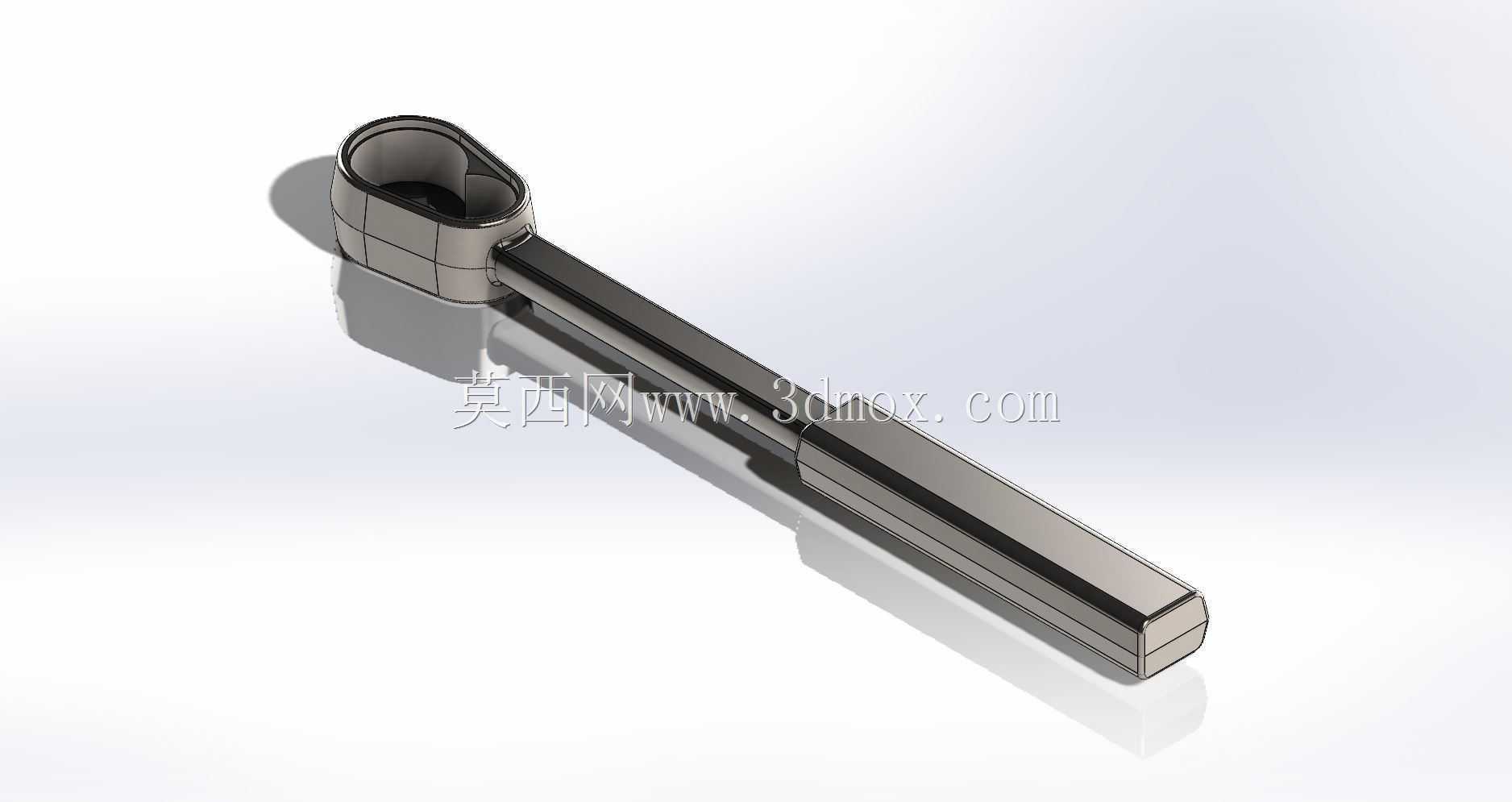

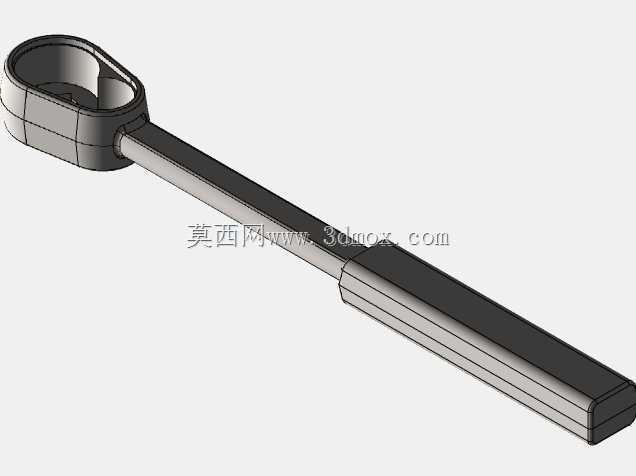

手动棘轮扳手结构三维设计模型

　　在设备装配、机修维保、五金加工等现场作业场景中，手动棘轮扳手是一线作业人员接触频次极高的紧固类工具，其核心作用是在狭窄操作空间内完成螺栓、螺母的旋紧与拆卸作业，无需像传统开口扳手、梅花扳手那样每转动一定角度就重新卡合紧固件，能大幅降低重复对位的操作耗时，尤其适合工位周边存在管线、结构件遮挡，扳手无法完成整周回转的作业工况。这款棘轮结构的设计，首先围绕作业时的受力传递逻辑展开，头部的棘轮腔内置单向棘爪结构，可通过头部的拨片切换旋向，实现单向锁止、反向空转的功能特性，作业时只需小幅度往复摆动手柄，就能持续带动紧固件转动，不需要将扳手从紧固件上反复取下对位，在设备内部深腔位置、汽车底盘维保、生产线设备紧急抢修等场景下，能有效提升作业效率，

　　减少操作间隙带来的工时损耗。从结构设计的细节来看，手柄部分采用长杆式布局，整体轮廓做了圆角过渡处理，避免锐边在施力过程中硌伤操作人员手掌，杆身截面采用近似矩形的变径设计，靠近头部的位置截面尺寸更大，能承受更大的扭转力矩，避免大扭矩作业时杆身出现弯折变形；手柄末端做了收窄的圆弧处理，既方便操作人员握持时的末端定位，也能在需要追加敲击力辅助松脱锈死紧固件时，避免端部应力集中出现开裂。头部的套合腔采用标准内六角驱动轮廓，可适配对应规格的套筒附件，能覆盖不同尺寸紧固件的作业需求，棘轮腔的侧壁做了加厚处理，棘爪与棘轮齿的啮合面做了贴合度优化，保证扭矩传递过程中不会出现跳齿、滑脱的问题，同时预留了棘爪弹簧的安装空间，保证棘爪能始终贴合棘轮齿面，

　　不会因长期使用出现啮合间隙过大的问题。从安装与适配边界来看，这款棘轮扳手的整体长度适配手动作业的施力力矩范围，既不会因长度过短导致施力时扭矩不足，也不会因长度过长在狭窄空间内无法完成摆动动作；头部的外径尺寸控制在合理范围，能伸入多数标准紧固件的周边操作空间，不会因头部体积过大无法卡合到深孔内的紧固件位置。设计过程中针对常用作业场景的受力情况做了结构优化，不同配置对应不同的表面处理与材质选型，可适配常规维保作业、高强度工业装配等不同场景的使用需求，手柄的握持区域做了防滑结构的预留，可后续包覆防滑材质，提升带油污作业场景下的握持摩擦力，避免施力过程中出现打滑脱手的问题。在实际选型适配时，需要结合作业场景的常用扭矩范围、

　　操作空间的回转半径匹配对应规格的棘轮结构，这款模型的结构细节完整还原了实物的装配关系，可作为手动工具结构设计、实训教学演示、作业工具选型参考的三维参照，能清晰呈现棘轮单向传动的内部逻辑，以及各部件之间的配合公差预留思路，对于刚接触手动工具结构设计的从业者来说，能直观理解棘爪、棘轮、弹簧、拨片等部件的位置关系与装配顺序，也能为同类紧固工具的结构优化提供参考，比如调整棘轮齿的啮合角度提升承载扭矩，优化手柄的截面形状提升握持舒适度，调整头部的厚度尺寸适配更狭窄的操作空间等。
