内燃机活塞连杆组件结构设计

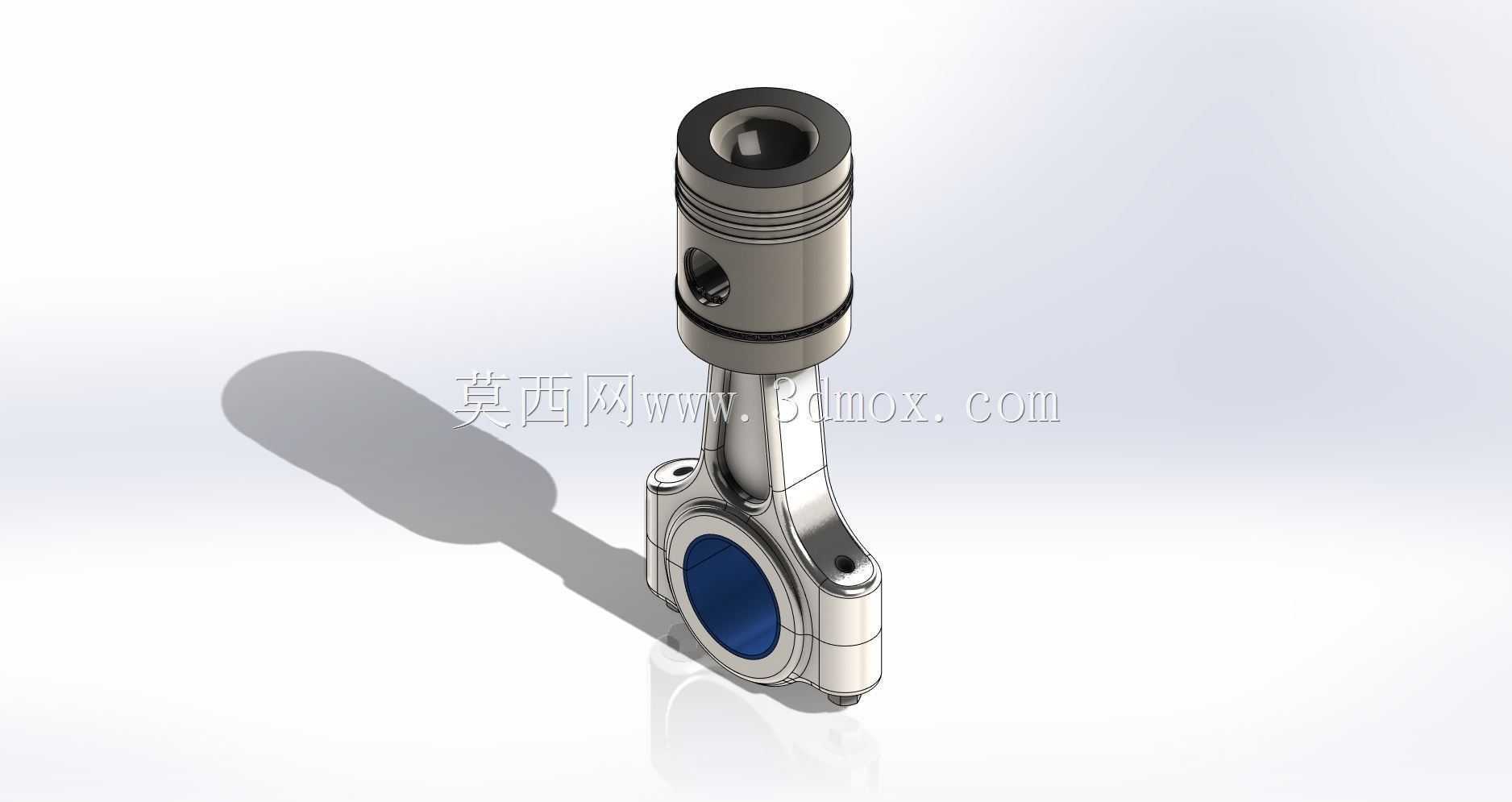

　　这套活塞连杆组件是往复式动力机械的核心传动部件，在车用内燃机、小型通用汽油机、空气压缩机等依靠容积变化实现能量转换的设备中承担着关键的力传递与运动形式转换作用。实际运行过程中，活塞头部直接承接燃烧室内燃气爆发产生的高压推力，通过活塞销将作用力传递至连杆，最终把活塞的直线往复运动转化为曲轴的旋转运动，向外输出可用扭矩，整套组件的工作状态直接决定了动力设备的输出效率、运行稳定性与服役寿命。

　　从结构设计逻辑来看，活塞部分采用了典型的筒式结构设计，头部预留了三道环槽，分别用于安装气环与油环：两道气环负责密封燃烧室与曲轴箱之间的通路，避免高压燃气窜入曲轴箱稀释润滑油，同时将活塞顶部吸收的燃烧热量传导至气缸壁完成散热；下方的油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳与排放超标。活塞裙部设计为微椭圆截面，充分考虑了热态下活塞受热膨胀的变形量，冷态装配时与气缸壁保留合理配合间隙，热态运行时裙部膨胀后可与缸壁形成均匀贴合，既避免冷启动敲缸，也防止热态下活塞卡滞在气缸内。活塞销孔采用了浮动式设计的适配结构，销孔内部加工有卡环槽，用于安装限位卡簧，避免活塞销在工作过程中轴向窜动刮伤气缸壁。

　　连杆部分采用了变截面工字形杆身设计，这种结构在保证足够抗弯、抗扭强度的前提下，最大程度降低了组件自身的往复运动质量，减少曲轴高速旋转时产生的惯性力载荷。连杆小头端加工有贯通的活塞销安装孔，孔内预留了衬套压装位，实际装配时压入铜基合金衬套，通过衬套与活塞销形成滑动摩擦副，配合压力润滑的机油油道，可长期承受高频往复冲击载荷。连杆大头端采用了分体式斜切口设计，配套连杆盖通过高精度定位结构与杆身连接，这种斜切口结构能够在不加大气缸直径的前提下，满足连杆大头随曲轴装配时的通过性要求，大头孔内预留了轴瓦安装位，安装轴瓦后与曲轴连杆轴颈形成转动配合，轴瓦表面的减摩合金层可有效降低曲轴运转时的摩擦损耗。

　　在安装边界与尺寸适配层面，活塞的外径尺寸与对应气缸的内径采用基孔制间隙配合，配合公差严格控制在0.02-0.04mm区间，既保证活塞在缸内的往复运动顺畅，又能满足密封要求。活塞销孔的同轴度、连杆大小头孔的平行度都有严格的形位公差要求，若平行度超差，会造成活塞在缸内偏磨，不仅会导致气缸密封失效、动力下降，严重时还会引发拉缸等致命故障。连杆大头的孔径尺寸需与对应曲轴的连杆轴颈尺寸匹配，装配后连杆需能在轴颈上灵活转动，无卡滞、松旷问题，整套组件装配完成后还需进行动平衡校正，避免高速运转时产生额外振动，影响整机运行平稳性。

　　在实际工程应用中，这套组件的材料选择也经过了多场景适配：活塞采用共晶铝硅合金铸造，兼顾轻量化与高温下的强度保持性，连杆采用调质合金钢模锻成型，能够承受交变冲击载荷而不发生疲劳断裂。不同应用场景下的组件参数会有针对性调整，比如高转速汽油机的连杆会进一步优化杆身截面降低质量，大扭矩柴油机的连杆则会加大杆身截面、提升大头连接螺栓的强度等级，以承受更高的爆发压力。组件的润滑油道设计也经过优化，连杆杆身加工有贯通的油道，可将曲轴轴颈处的压力机油输送至连杆小头衬套位置，为活塞销与衬套的摩擦副提供持续润滑与冷却，避免干摩擦造成的部件烧蚀。
