多工位集成式机加工刀具夹持座结构

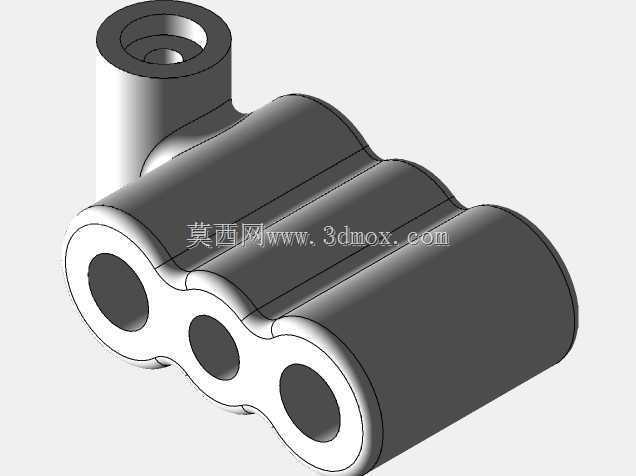

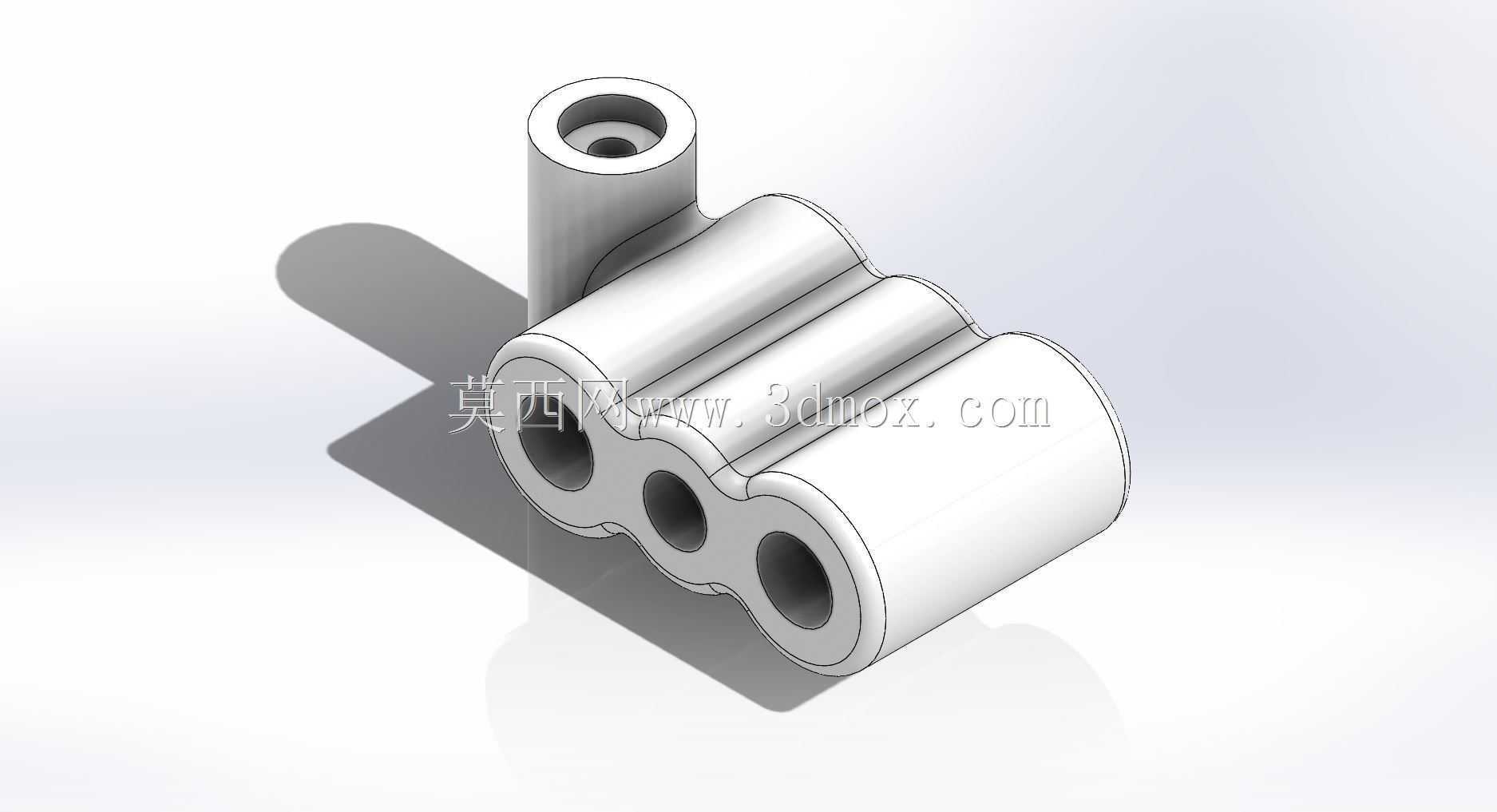

　　在常规数控车削、小型专用铣床的工位布局中，这类多安装位集成的刀架承担着工位拓展、刀具定位的核心作用，区别于常规排刀架的平板式安装结构，该刀架采用竖向定位柱加横向三工位安装孔的集成式布局，能够在有限的机床滑板安装空间内，同时完成三把切削刀具的装夹固定，减少换刀过程中滑板的移动行程，适配小行程台式机床的紧凑安装需求。从结构设计逻辑来看，竖向的圆柱定位柱顶端设置同轴贯通安装孔，可通过锁紧螺栓与机床的刀架滑板定位座完成刚性连接，柱体与横向排布的三个筒状安装位采用圆弧过渡的一体式结构，避免直角连接处的应力集中问题，在承受切削侧向力时，过渡区域的应力分布更均匀，不会出现常规拼接式刀架的连接松动问题。

　　横向排布的三个刀具安装孔采用等直径同轴平行布局，每个安装孔的内壁加工精度满足IT7级公差要求，能够与标准圆柱柄车刀、镗刀的柄部实现间隙配合，安装时可通过孔侧的紧定螺钉完成刀具的轴向锁紧，三个安装位的中心距经过精准核算，相邻刀具在进给过程中不会发生干涉，可依次完成外圆车削、内孔镗削、端面切削的工序切换，无需反复拆装刀具调整伸出长度。从安装边界来看，竖向定位柱的外径与机床刀架座的安装孔内径匹配，整体安装高度控制在小型机床的Z轴安全行程范围内，不会出现刀架抬刀时与机床主轴罩、防护门发生碰撞的问题，横向三个安装筒的外轮廓采用圆弧曲面设计，没有突出的棱角结构，加工过程中产生的铁屑会顺着曲面滑落，不会在刀架表面堆积造成清理困难，

　　也避免了铁屑卡滞在安装缝隙中影响刀具定位精度的问题。在实际加工场景中，这类刀架常应用于小型仪表车床、专用组合机床的切削工位，针对小尺寸轴类、盘类零件的批量加工场景，三个预装刀具可分别对应粗车、精车、切槽的工序需求，加工过程中只需通过滑板的横向移动完成工位切换，换刀时间比传统四工位电动刀架更短，且没有电动刀架的传动间隙问题，重复定位精度能够稳定控制在0.02mm以内，满足小零件精加工的精度要求。结构设计过程中，整体采用等强度设计思路，竖向柱体的壁厚、横向安装筒的壁厚均经过受力仿真校核，在承受最大切削抗力的工况下，结构变形量小于0.01mm，不会因为切削力造成刀具让刀，影响零件的加工尺寸精度。安装孔的端面设置有垂直于孔轴线的定位面，

　　刀具装入后柄部台阶可与该定位面贴合，保证刀具伸出长度的一致性，批量更换刀具时无需重新对刀，能够大幅缩短批量加工的准备时间。区别于常规焊接式刀架，该一体式结构的刀架没有焊接接缝，长期受切削振动影响不会出现焊缝开裂的问题，整体刚性更优，适合高速切削的加工场景，在有色金属零件、小型钢件的精加工工序中，能够有效降低切削振动带来的工件表面振纹问题，提升加工表面质量。
