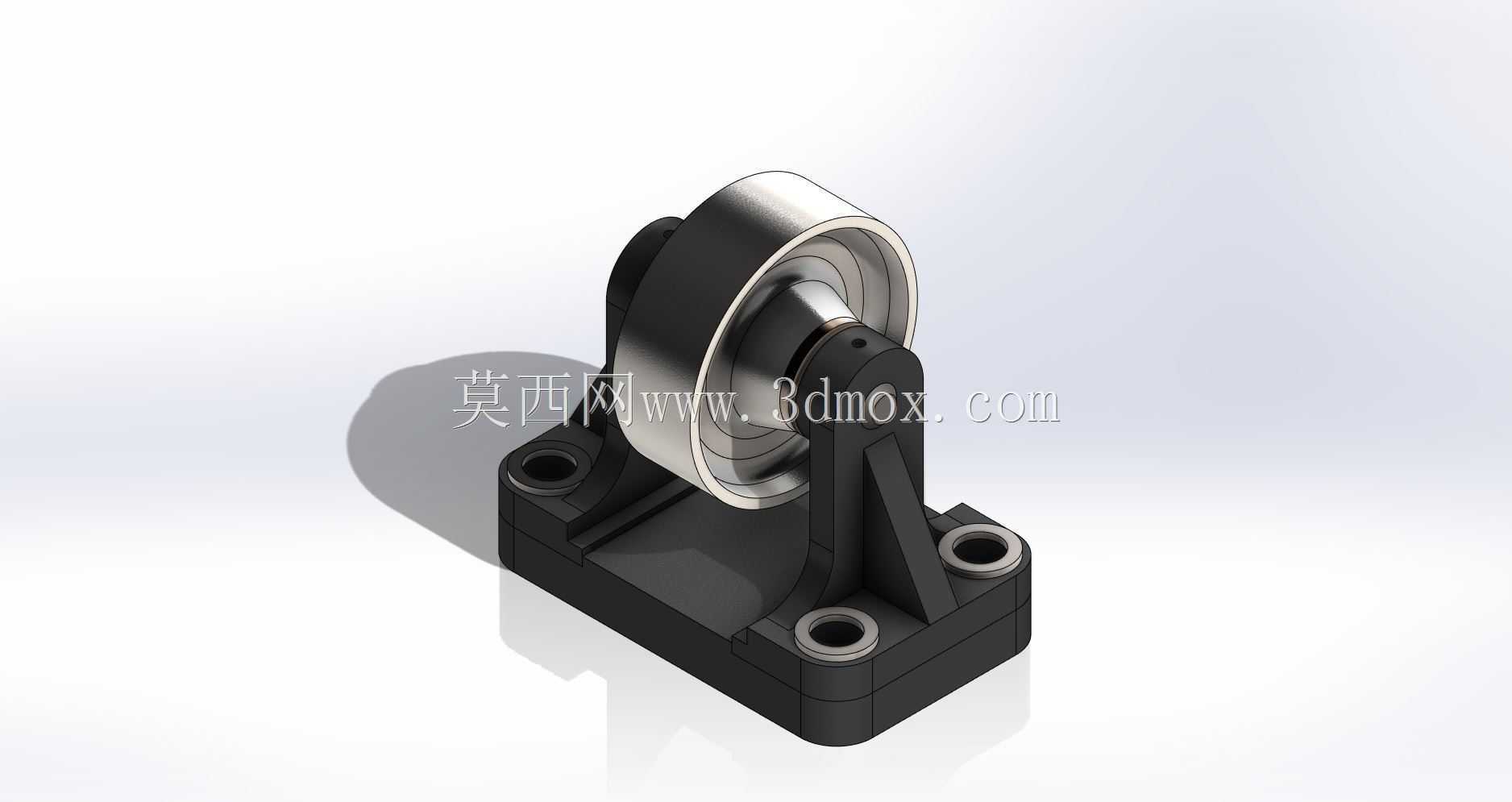

在连续输送类设备的结构设计中,承托辊是直接接触被输送物料或传输带、承担径向载荷的核心接触部件,这套带一体式立式安装支座的托辊结构,可适配皮带输送机、辊道输送线、物料导向支承工位等多种场景,既可以作为平皮带的下托辊承担回程段皮带的垂向载荷,也可以作为侧向导辊约束输送带的横向跑偏量,在小型自动化生产线的物料移载工位,还能直接作为无动力辊道的承载单元,承托工装板或规整工件完成平移输送。从结构组成来看,整套部件分为辊轮本体、支撑立架、安装底座三个核心部分,辊轮采用外圈光滑的金属轮体结构,内部集成转动副,可绕固定销轴实现低阻尼回转,轮面做了同轴度公差控制,回转过程中径向跳动量控制在小范围区间,避免高速运转时出现皮带抖动或物料颠簸的问题。
支撑立架采用双侧立板加三角加强筋的结构形式,两块平行立板分别对辊轮的销轴两端提供定位支撑,立板与下方安装底座的连接处设置了三角形加强筋,可抵消辊轮受载时对立板根部产生的弯矩,避免长期受载后立板出现外张变形,导致销轴窜动、辊轮卡滞的问题。安装底座为矩形板式结构,底座上开设三个沉头安装孔,孔位呈三角形分布,可通过内六角螺栓将整套托辊固定在设备的机架型材或安装平板上,沉孔设计可让螺栓头部完全埋入底座平面内,不会突出底座表面干涉安装贴合度,三个安装孔的位置公差经过匹配设计,安装时无需额外调整即可保证辊轮的轴线与设计基准平行,降低现场安装调试的工作量。设计过程中,首先根据预设的单辊承载能力确定了辊轮的直径与销轴直径,
辊轮的轮面宽度匹配常用的窄型输送带宽,避免轮面过宽造成材料浪费,也防止轮面过窄导致皮带边缘受力不均出现早期磨损;支撑立架的高度经过核算,保证辊轮安装完成后,轮面最低点与安装底座平面之间留有足够的间隙,避免输送过程中带面的附着物或掉落的细小碎屑卡入轮体与底座之间造成卡停;销轴与立板之间采用间隙配合加轴向定位的结构,既保证辊轮转动灵活,又能防止销轴在运转过程中从立板孔中脱出,同时预留了润滑脂加注的空间,可定期对转动副进行润滑维护,延长部件的使用寿命。在安装边界方面,整套托辊的底座轮廓尺寸适配常用的工业铝型材安装间距,三个安装孔的孔距可直接匹配40系列、50系列铝型材的中心槽距,无需额外加工过渡连接板即可完成固定;
辊轮的顶部突出高度可根据不同的安装需求,通过在底座与机架之间增加调整垫片的方式进行微调,适配不同高度的输送线面标高要求。实际应用中,这类托辊的载荷传递路径清晰,物料或皮带施加在辊轮上的垂向载荷通过辊轮内部的转动副传递到销轴,再由销轴将载荷分散到两侧的立板上,最终通过立板与加强筋将载荷传导至安装底座,由连接螺栓传递到设备机架整体,整个传力路径没有应力集中的薄弱环节,可适应长期连续运转的工况。针对有特殊需求的工位,还可以在辊轮表面包覆聚氨酯或橡胶层,增大辊面与被接触部件之间的摩擦力,同时降低金属接触产生的噪音,也能避免硬接触划伤工件表面;如果用于腐蚀环境的输送工位,可将支座与辊轮的材质更换为不锈钢材质,适配潮湿、有弱腐蚀介质的作业场景。建模过程中对所有配合面都做了公差匹配,转动副的配合间隙按照常用的机械加工精度设置,既保证装配时的顺畅性,又不会因为间隙过大导致运转晃动,所有的安装孔位都做了倒角处理,避免螺栓装配时出现螺纹错扣的问题,加强筋的厚度与立板厚度保持合理比例,防止注塑或铸造加工时出现缩痕缺陷,整体结构没有复杂的异形曲面,加工工艺性好,适合批量生产加工,也方便后期维护时单独更换磨损的辊轮部件,无需更换整套支座结构,降低设备的运维成本。
