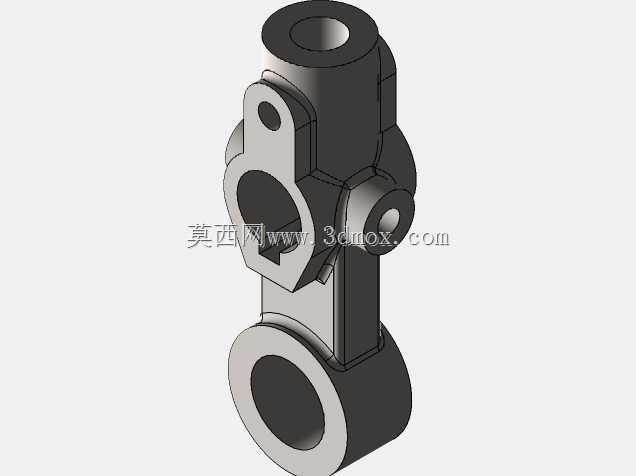

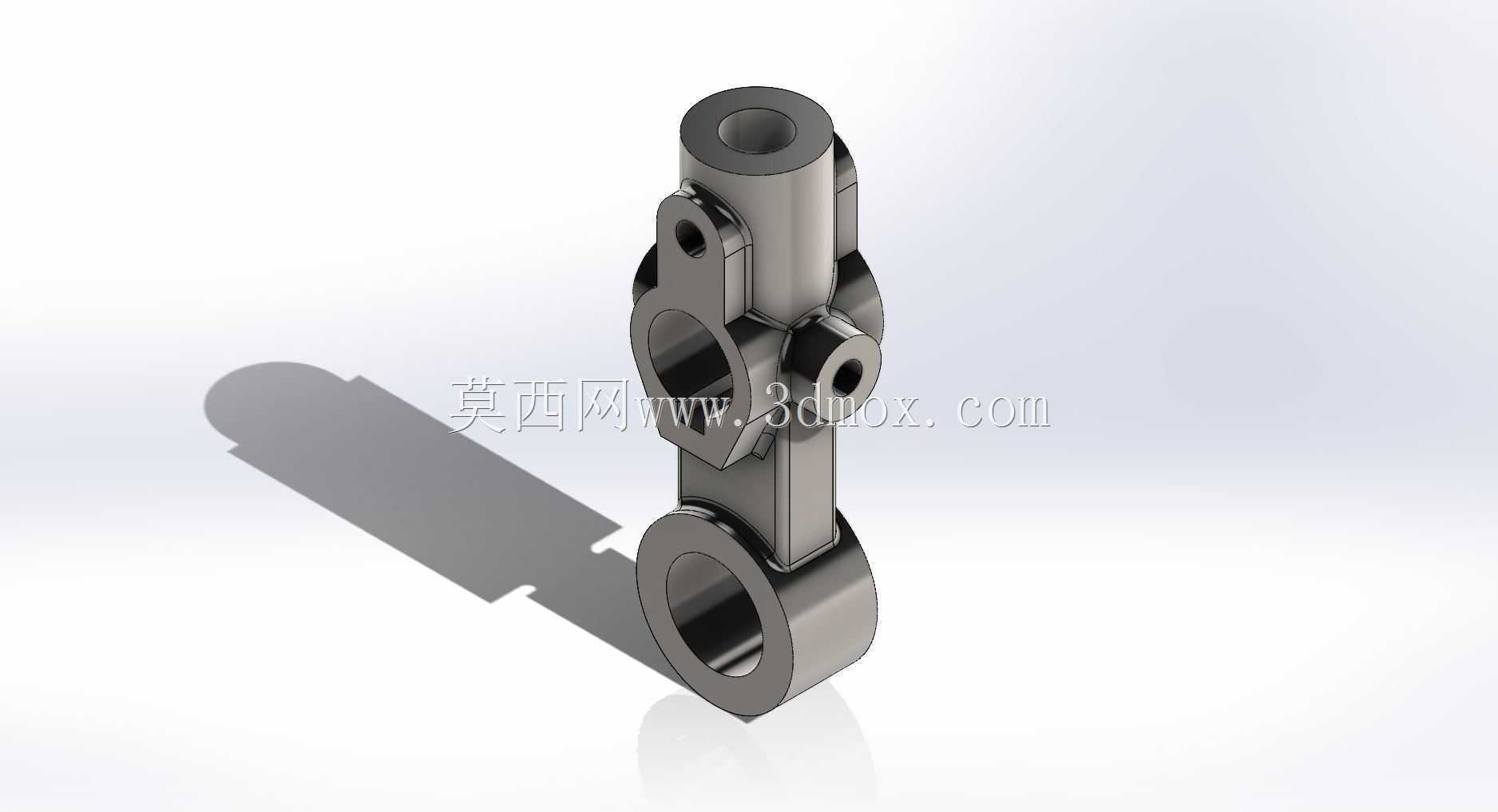

在各类带传动、链传动以及齿轮啮合传动系统中,惰轮臂是承担张紧调节、传动路径导向、载荷传递的核心支撑构件,这类零件广泛应用在机床进给传动单元、自动化输送线张紧机构、内燃机正时传动系统、纺织机械排线传动组等需要动态调整传动件啮合位置的场景中,其结构合理性直接决定整套传动机构的运行稳定性、张紧力保持精度以及核心传动件的使用寿命。这款惰轮臂采用一体化立式布局设计,整体沿垂直方向排布三个功能铰接位,最下端为大孔径铰接安装孔,用于将整个臂体铰接固定在设备的机架基准座上,作为整个臂体摆动的旋转支点,该孔的内孔表面设计有较高的尺寸精度与同轴度要求,装配时需配套耐磨衬套使用,避免长期摆动造成的孔位磨损失效,同时孔端预留有挡圈安装槽位,
可通过轴用弹性挡圈限制铰接销轴的轴向窜动,保证铰接支点的定位可靠性。中部位置为惰轮安装工位,该位置的孔位用于安装惰轮的支撑销轴,孔位两侧设计有对称的凸台限位面,装配时可直接贴合惰轮两侧的轴承端面,既能够限制惰轮的轴向安装位置,避免惰轮运转过程中出现轴向窜动与臂体发生摩擦,也可增大臂体与销轴的接触承载面积,分散传动带或链条张紧时传递到臂体上的径向载荷,降低孔位局部的应力集中风险。最上端为张紧调节连接位,该位置的侧方凸耳上设计有小直径铰接孔,用于连接张紧调节螺杆或者弹簧张紧组件,通过调整该位置与机架之间的相对距离,即可带动整个臂体绕下端支点摆动,从而改变中部惰轮的空间位置,实现对传动带/链条张紧力的动态调整,
保证传动件始终处于合适的张紧状态,避免出现打滑、跳齿、传动异响等常见故障。从结构设计思路来看,这款惰轮臂在非承载区域做了充分的轻量化处理,臂身主体采用等强度的变截面梁结构,在三个铰接孔位之间的连接区域,根据载荷传递路径优化了截面厚度,在铰接孔周边、载荷传递的应力集中区域做了局部加厚与圆角过渡处理,既避免了应力集中造成的臂体断裂风险,也尽可能降低了零件自身的重量,减少臂体摆动过程中的惯性冲击,提升张紧调节的响应灵敏度。零件的外形安装边界经过严格校核,下端铰接孔的中心到中部惰轮安装孔的中心距、中部孔到上端调节铰接孔的中心距均按照对应传动系统的张紧行程要求设计,臂体摆动过程中,所有外轮廓均不会与周边的传动轮、机架护罩、
管线等部件发生运动干涉,可直接适配对应规格的同步带传动、滚子链传动系统的张紧机构改造或备件替换。零件的各个安装孔位的端面均设计有垂直于孔轴线的精加工贴合面,保证装配时销轴、衬套、轴承等配件能够垂直安装,避免出现偏载造成的轴承过早磨损、张紧力偏斜等问题。在实际设备运行过程中,惰轮臂需要持续承受传动件张紧带来的交变载荷,尤其是设备启停、传动换向瞬间会产生较大的冲击载荷,因此该零件的结构在三个铰接位之间设置了加强筋结构,筋位沿载荷传递方向布置,能够有效提升臂体的抗弯、抗扭刚度,避免长期受载出现臂体变形,导致惰轮偏斜、张紧力失效等问题。同时,臂体上预留的润滑通道可直接对接设备的集中润滑系统,定期向各个铰接孔位注入润滑脂,降低铰接位置的摩擦磨损,延长零件的维护周期与使用寿命。不同于一体式焊接的张紧支架,这种铰接摆动式的惰轮臂可根据传动件的磨损、伸长量自动补偿张紧行程,搭配弹簧张紧组件时还可实现动态缓冲,吸收传动过程中的振动冲击,降低整套传动系统的运行噪音,在高速传动场景中这种结构的优势尤为明显。
