带轮毂安装位的金属滚轮结构设计

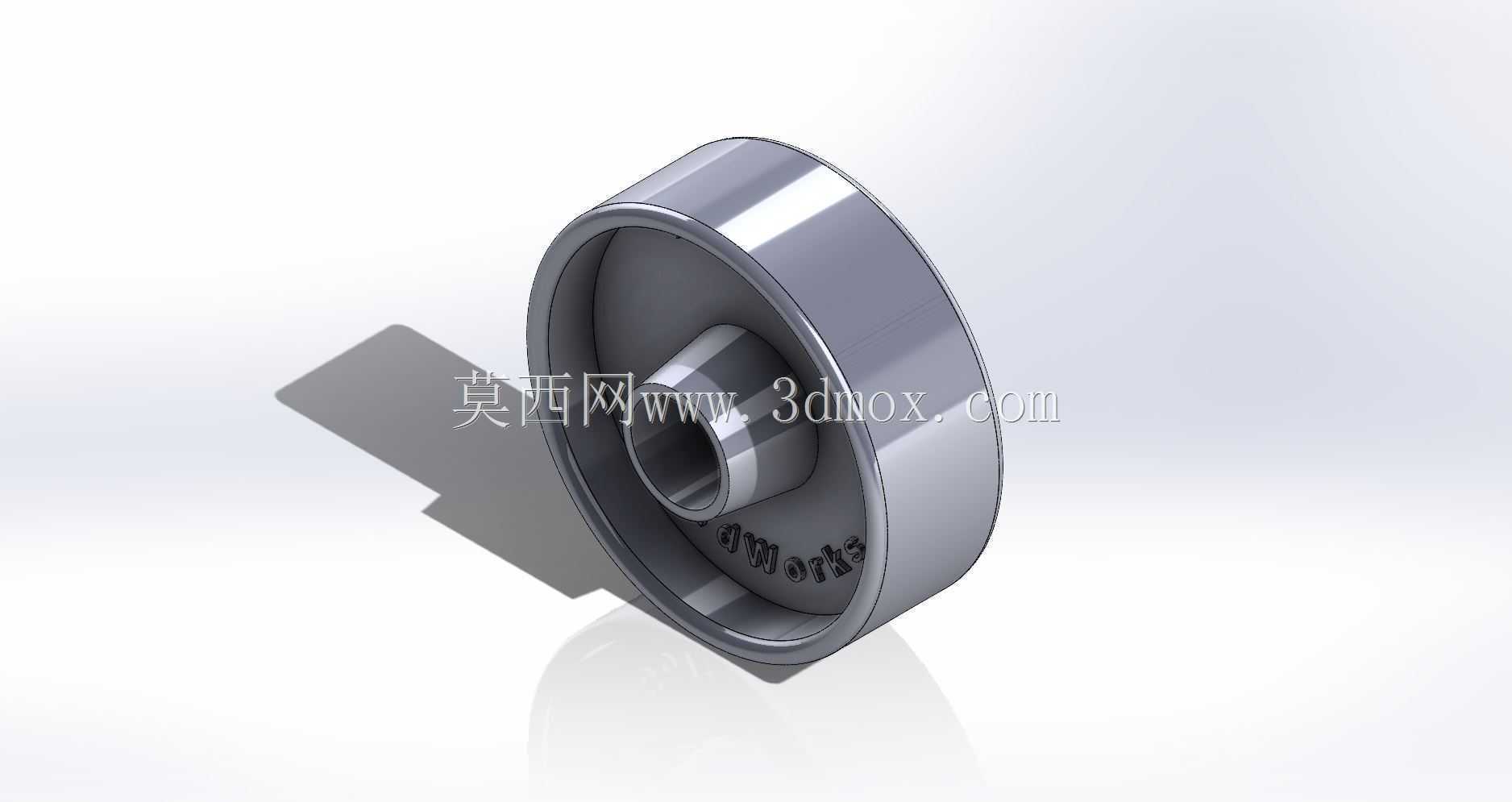

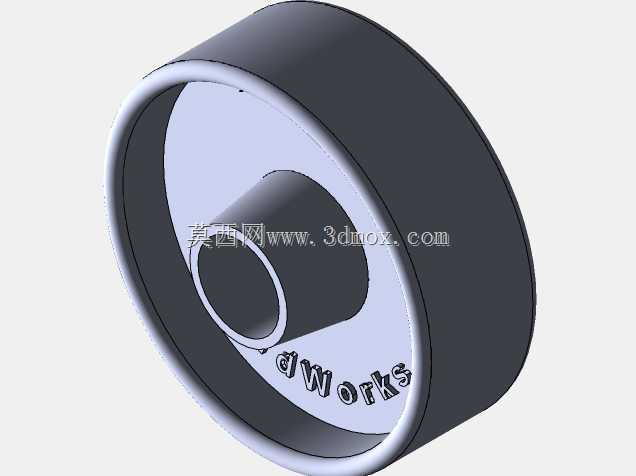

　　这款滚轮结构在轻载输送设备、小型移动工装、检测仪器进给机构中应用十分广泛，区别于重型承载脚轮，该轮体更偏向低转速、平稳导向的使用场景，常见于电子组装线的工件载具移动、实验室小型检测设备的位移导向、精密仪器的微调滑动支撑部位。从结构功能来看，轮体采用一体化外缘与中心轮毂的设计思路，外缘做了等厚圆弧过渡，避免轮体转动过程中与接触面出现硬边剐蹭，中心的安装轴孔做了同轴度公差预留，可适配标准直径的销轴安装，轴孔与轮缘之间的辐板采用等厚薄壁结构，在保证整体结构刚性的前提下尽可能降低轮体自重，减少转动惯量带来的启停冲击。设计过程中优先考虑了安装边界的适配性，轮体的轴向宽度控制在适配常规导向槽的尺寸范围内，

　　轮缘外径与中心安装孔的直径比经过反复校核，既保证轮体转动时的线速度满足机构进给速率要求，也避免直径过大导致安装空间不足，轮体两侧的端面做了平面度处理，可直接贴合安装支架的限位面，不需要额外加装调整垫片就能控制轴向窜动量。从实际使用的工况出发，轮体内腔预留了润滑脂存储的空间，轴孔内壁可镶嵌自润滑衬套，在无持续供油的工况下也能保证长时间转动无卡滞，轮缘外表面做了高光洁度处理，与导向面接触时不会刮伤接触面，尤其适合在铝合金型材导轨、工程塑料导向板这类对表面质量要求较高的配套部件上使用。结构建模时重点保证了轮体的回转对称性，所有回转面的同轴度公差在建模阶段就做了基准约束，避免后续加工时出现动平衡问题，即使在每分钟几十转的低转速工况下，

　　也不会因为偏心产生额外振动影响设备运行精度。轮体的安装方式十分简便，只需要将中心孔对准支架上的安装销轴，轴向加装卡簧或者轴端挡圈就能完成固定，不需要复杂的锁紧结构，日常维护时只需要定期检查轴孔的磨损情况，不需要对轮体本身做额外保养。在不同的应用场景下，这款轮体可以通过更换外缘材质适配不同接触面，比如在需要静音的场景下可以在外缘包覆聚氨酯层，在需要耐磨的场景下可以直接使用金属轮缘与淬火导轨配合，基础的金属轮体结构不需要做大幅修改就能适配多种工况需求。建模过程中对轮体的壁厚做了均匀化处理，避免后续采用注塑或者粉末冶金工艺加工时出现壁厚不均导致的缩痕、变形问题，即使采用机加工方式生产，均匀的壁厚也能减少加工余量，降低材料损耗。

　　轮体上的标识区域做了凹陷处理，后续可以通过激光打标或者压印的方式标注型号、规格信息，不会因为标识凸起影响轮体的转动平稳性。从受力角度分析，轮体的辐板与轮缘、轮毂的连接位置都做了圆角过渡，避免应力集中导致的轮体开裂，在承受额定径向载荷时，应力分布均匀分散在整个辐板区域，不会出现局部应力过大的问题。这款轮体的尺寸参数可以根据实际安装空间做等比例缩放，核心的结构比例不需要调整就能保证结构刚性，适合系列化衍生设计，覆盖不同载荷、不同安装尺寸的使用需求。
