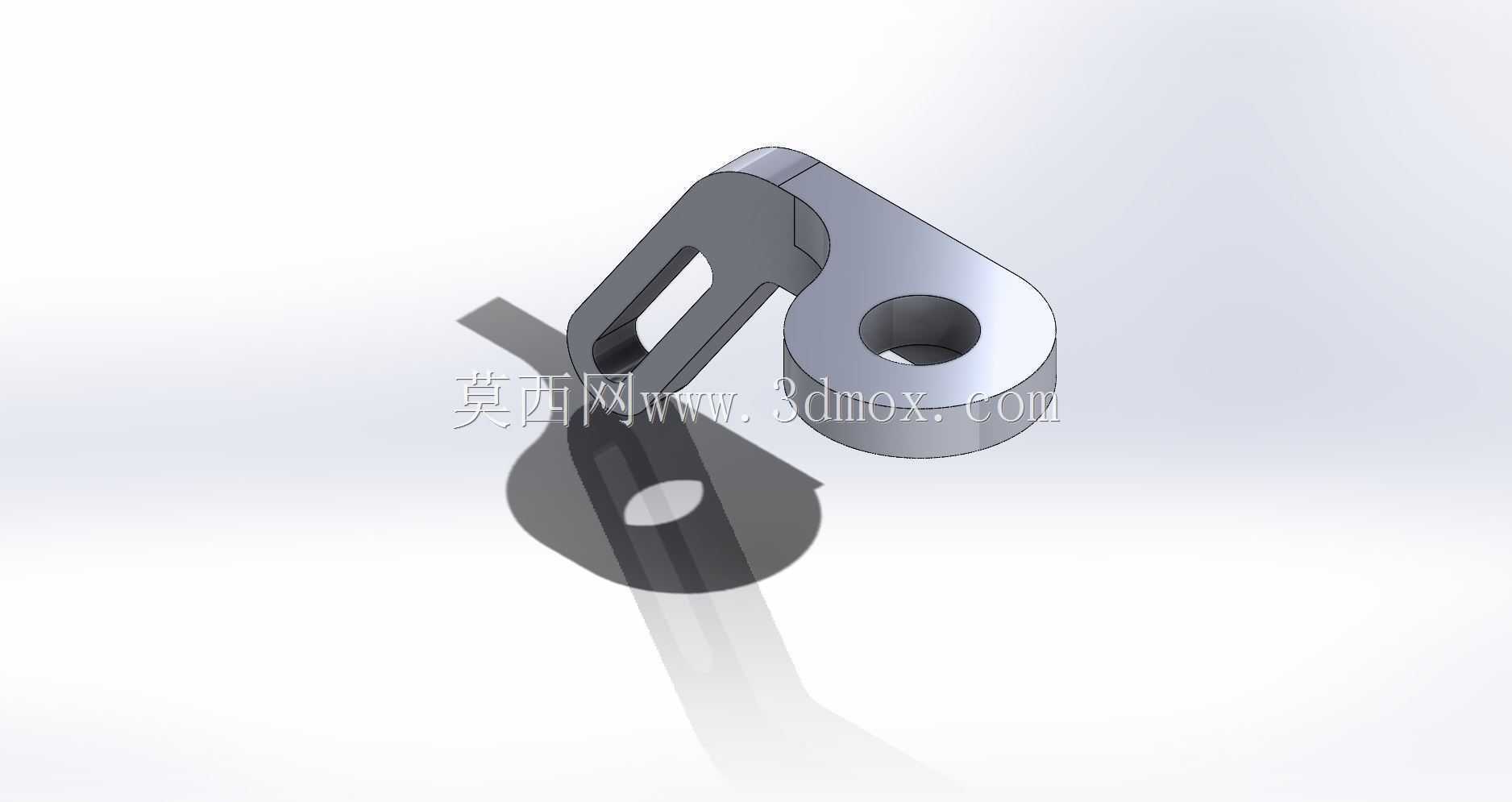

带腰型孔铰接式金属连接吊耳结构

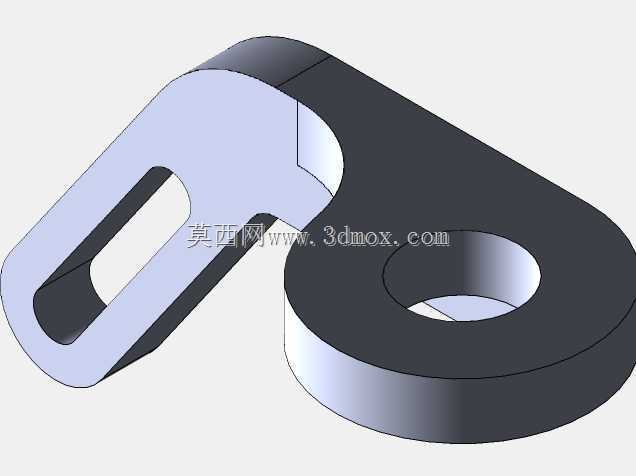

　　这类带腰型调节孔的铰接吊耳，在轻工自动化输送线、小型工装夹具的定位调节环节应用十分广泛，日常做设备改型时经常会碰到需要小范围调整安装位置的铰接点位，普通圆孔吊耳一旦孔位加工偏差或者安装基准出现偏移，就只能重新扩孔甚至更换零件，而腰型孔的设计刚好能覆盖±5mm范围内的位置调整量，不用额外加工补偿垫片，现场装配的容错率能提升不少。从结构功能来看，这个零件一端是带通孔的圆形铰接端，用来穿销轴实现和相邻连杆、摆臂的转动配合，孔的内壁设计了均匀的倒角，既方便销轴装配时导入，也能减少销轴端部和孔口的应力集中，避免长期交变载荷下孔口出现裂纹；另一端的腰型孔是安装固定端，用来穿螺栓将整个吊耳锁定在设备基座或者型材架上，

　　腰型孔的长度方向和铰接端的回转中心保持特定的位置关系，调整时沿着腰型孔方向移动吊耳，就能改变铰接点的回转半径，进而微调执行端的行程或者摆角范围，不用改动周边其他零件的安装位置。设计这个零件的时候，首先要确定铰接端的孔径匹配常用的销轴规格，比如对应8mm直径的销轴，铰接端的外圆直径要做到24mm以上，保证孔壁的壁厚有足够的抗剪切强度，毕竟这类吊耳经常要承受摆臂带来的径向拉力和反复的冲击载荷，壁厚不够很容易出现孔壁开裂的问题。腰型孔的宽度要匹配常用的内六角螺栓规格，比如适配M6螺栓的话，孔宽做到6.5mm保证螺栓能顺利穿过，腰型孔的长度根据实际需要的调节量来定，一般做到18-22mm就能覆盖大部分现场调整的需求，

　　太长会降低吊耳安装端的结构强度，太短又起不到调节作用。零件的整体厚度要根据承载需求选定，常规轻载工况下6mm的厚度就能满足使用，重载场景可以加厚到8-10mm，同时两个安装面都要做铣平处理，保证螺栓锁紧时接触面贴合均匀，不会出现偏载导致螺栓松动的问题。零件的转角位置都做了R3以上的圆角过渡，没有尖锐的直角，一方面是避免热处理或者折弯加工时出现应力集中导致零件变形开裂，另一方面也能防止装配时划伤操作人员的手部。从安装边界来看，铰接端的外圆边缘到腰型孔最近边缘的距离要保证在8mm以上，避免两个孔之间的壁厚过薄，承受载荷时出现断裂；零件整体的外轮廓没有突出的尖角，安装后和周边摆动的连杆之间预留了至少2mm的安全间隙，不会出现运动干涉。

　　实际建模的时候，要注意腰型孔的两端圆弧和直边段的相切过渡，不能出现接痕，不然加工出来的孔壁会有凸起，影响螺栓的顺畅滑动；铰接孔的同轴度要控制在0.02mm以内，保证销轴穿入后转动灵活，不会出现卡滞的情况。这类零件一般选用45号钢或者304不锈钢加工，轻载场景也可以用铝合金材质降低整体重量，表面根据使用场景做发黑或者镀锌处理，提升防锈能力，在潮湿工况下使用的话优先选不锈钢材质，避免锈蚀导致铰接点转动不畅。很多新手设计这类连接件的时候，容易忽略腰型孔的方向和铰接点运动轨迹的匹配，导致腰型孔的调节方向和实际需要调整的方向垂直，完全起不到位置补偿的作用，还有的会把两个孔之间的壁厚设计得过薄，实际加载测试的时候直接从中间断裂，这些都是实际设计中需要规避的问题。另外，铰接端的孔如果需要频繁转动的话，可以在孔内压入铜套或者自润滑轴承，提升耐磨性能，延长零件的使用寿命，不用频繁更换磨损的吊耳。
