流体输送设备用半开式泵盖结构

　　在中小型容积式泵、低压离心泵的配套结构中，泵盖作为泵体侧端的核心封闭与承载部件，直接决定泵腔的密封可靠性、内部流道的平顺性以及传动组件的安装定位精度，这款半开式结构的泵盖，主要适配流量区间在每小时5至20立方米、工作压力不超过1.6兆帕的中小型给排水、轻工流体输送、小型液压动力单元配套泵组，在民用供水、小型化工介质输送、设备冷却循环回路中都有广泛的适配场景。

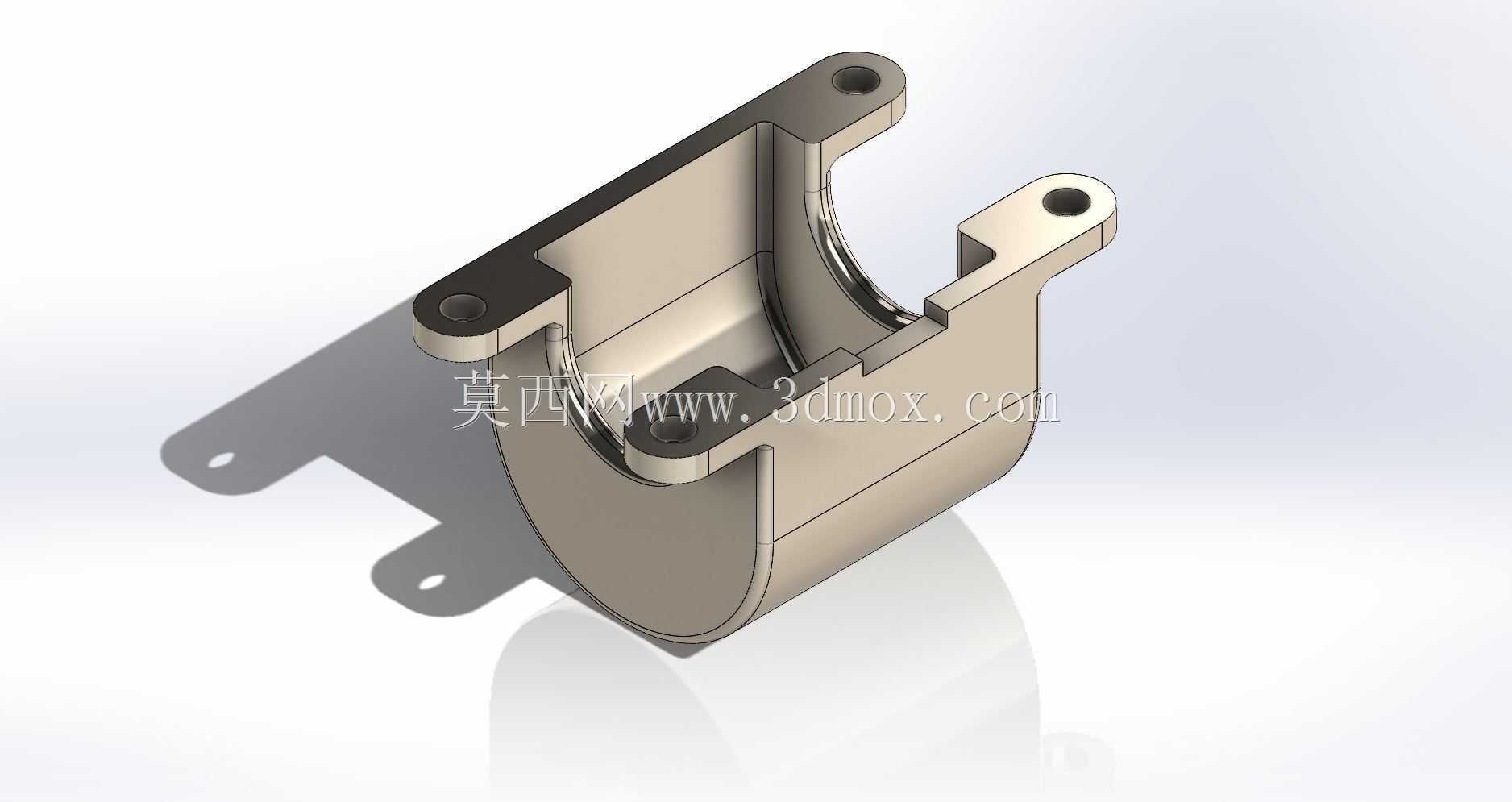

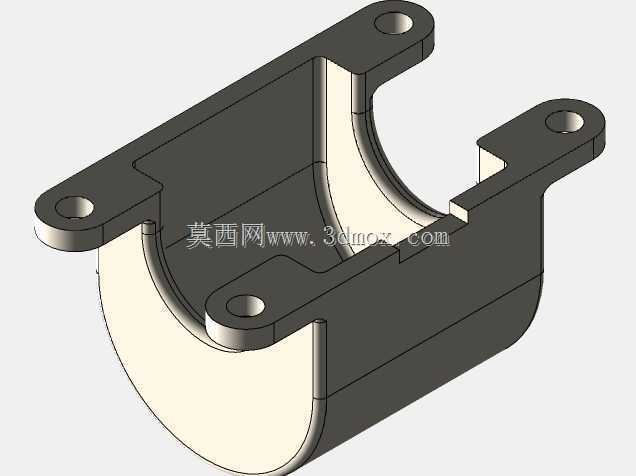

　　从实际功能层面看，该泵盖并非单纯的封堵盖板，首先承担着泵腔端部的密封承压功能，半围合的弧形腔体与泵体主腔对接后，形成完整的流体容纳空间，内壁的圆弧过渡完全匹配叶轮的外缘轮廓，避免流道出现直角台阶造成的介质紊流、局部压损升高问题；其次，盖体上延伸出的三个带安装孔的支耳，其中两个位于上部对称位置，一个位于侧方延伸段，分别承担泵盖与泵体的对接锁紧、外部管路支架或者传感器安装座的固定功能，下部延伸出的两个带孔安装脚，则是整个泵组侧端的辅助安装定位点，可直接穿装螺栓固定在泵组的安装底座或者机架侧板上，无需额外设计转接支架，减少装配环节的累计误差。

　　设计过程中首先围绕泵腔的密封边界做了尺寸校核，弧形腔体的内径尺寸与配套叶轮的最大外径预留了0.8至1.2毫米的安全间隙，既避免叶轮运转过程中与盖体内壁发生刮蹭，又不会因为间隙过大造成泵腔内部的介质回流，降低容积效率；内壁的曲面过渡采用等壁厚设计，整体壁厚均匀控制在6毫米，既保证1.6兆帕工作压力下的结构强度，不会出现承压变形导致的密封面渗漏，又能控制零件整体重量，减少铸件生产环节的缩孔、砂眼等缺陷概率。上部两个对称支耳的安装孔中心距严格匹配泵体端面对应的螺纹孔位置公差，孔位同轴度控制在0.1毫米以内，保证装配时螺栓可以顺畅穿入，不会出现别劲导致的密封面压合不均问题；侧方延伸的带孔支耳，主要用于配套安装压力传感器或者放气阀，孔位的位置避开了内部流道的高速介质冲刷区，避免传感器探头长期受介质直接冲击造成的测量精度偏差或者部件磨损。下部的两个安装脚，其安装平面与泵体的底部安装面共面，平面度公差控制在0.2毫米以内，保证泵组固定到基础上时，盖体不会承受额外的安装应力，避免长期运行过程中应力集中导致的盖体开裂。

　　从结构细节看，盖体与泵体对接的端面预留了密封槽的安装位置，可适配O型密封圈或者纸质密封垫片，密封面的表面粗糙度控制在Ra1.6，保证密封件压合后无渗漏间隙；所有的安装孔位置都做了局部加厚凸台设计，避免螺栓锁紧时局部压强过大造成的零件变形，凸台与盖体主体的衔接处采用圆角过渡，减少应力集中点，提升零件的抗疲劳强度，适配泵组长期启停、压力波动的工作工况。盖体的外表面没有多余的凸起结构，弧形外壁可以自然引导外部的冷却气流带走泵腔传递的热量，在输送温度不超过80摄氏度的介质时，无需额外设计散热筋结构即可满足温升控制要求。

　　实际选型适配时，需要注意该泵盖的安装边界尺寸：上部两支耳的中心距、侧方支耳的外伸长度、下部安装脚的孔位间距，都需要与对应泵体的端面尺寸完全匹配，同时要确认内腔的弧形轮廓与配套叶轮的宽度、外径尺寸适配，避免出现叶轮安装后轴向间隙不符合要求的问题；如果用于输送有轻微腐蚀性的介质，可在该结构基础上调整铸件材质，更换为不锈钢或者铸铜材质，结构尺寸无需做大幅修改即可满足使用要求。
