工业用带环槽型开口销锁紧连接件

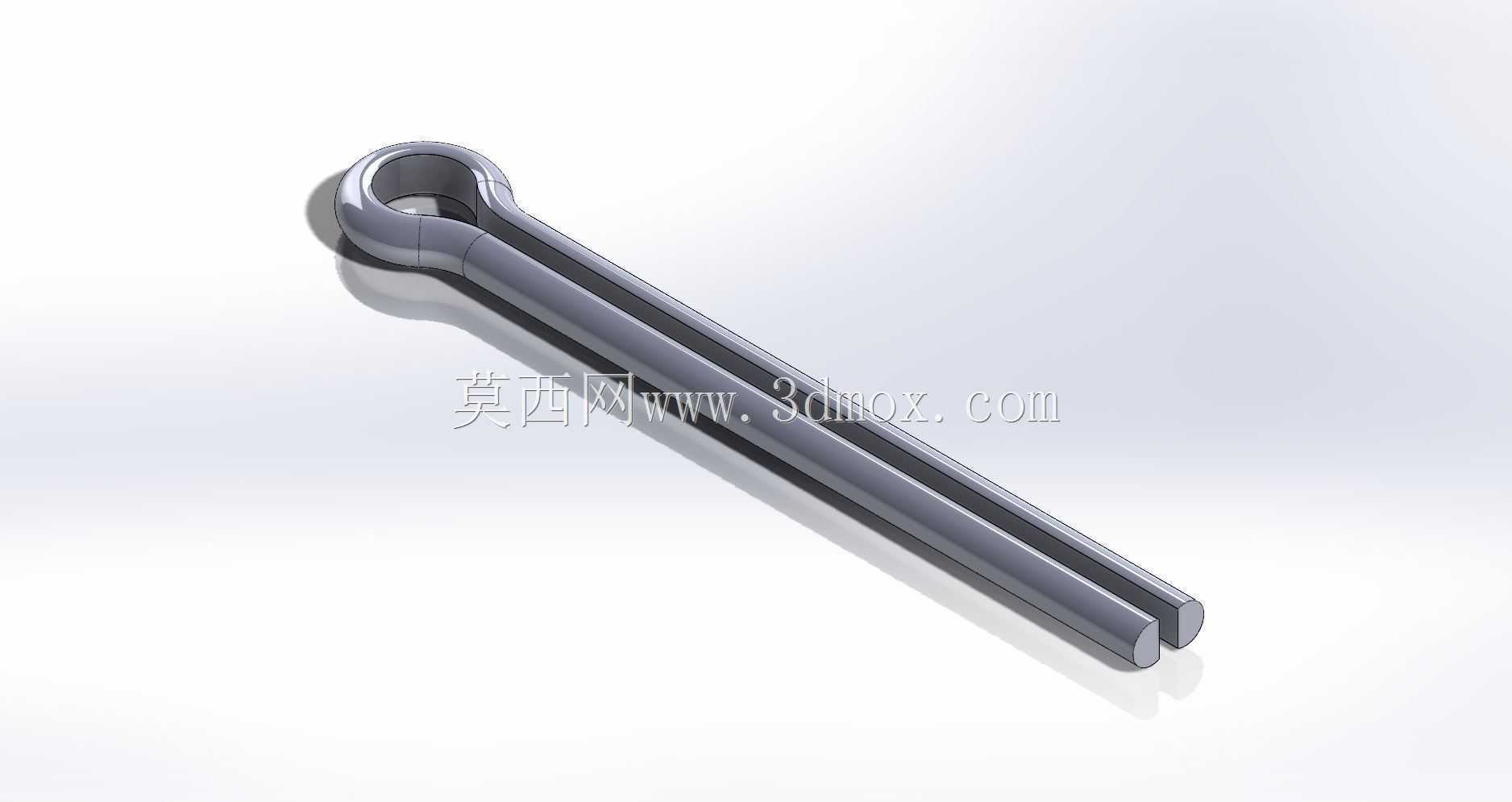

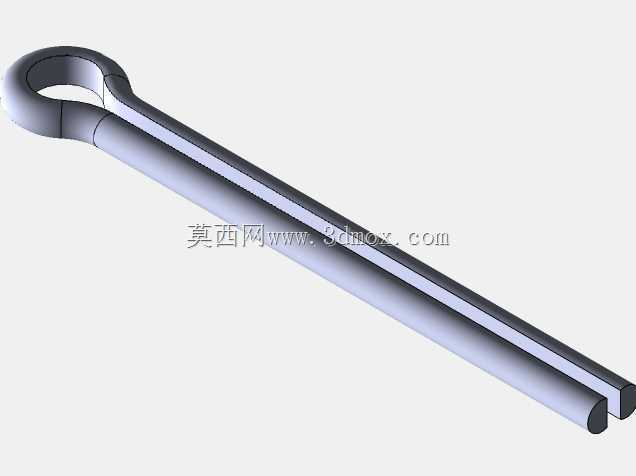

　　在各类工业装配场景中，开口销是应用极广的防松锁紧零件，尤其在存在振动、交变载荷的设备连接部位，这类零件的可靠性直接决定整套机构的运行稳定性。本次建模的带环首开口销，区别于常规直柄开口销的结构，头部采用一体锻压成型的封闭环形结构，杆部为沿轴向开缝的等直径圆杆，末端做圆弧收边处理，避免安装时刮伤配合孔壁或是划伤操作人员。从实际应用场景来看，这类带环的开口销常被用在需要临时挂载、或是需要频繁拆卸的销轴锁紧位置，比如小型传感器的安装支架铰接处、仪器仪表的快拆面板锁止结构、轻工设备的连杆铰接防松部位，相比普通开口销，头部的环可以直接穿入细铁丝做防丢挂接，在设备检修拆卸时不会因为零件散落造成装配故障。设计这类零件时，首先要明确配合的销轴直径，

　　开口销的公称直径需要比销轴上的径向通孔小0.2-0.5mm，保证销体可以顺利穿入孔内，同时开缝的两个杆脚在掰开后能完全贴靠在销轴的端面外侧，不会因为振动出现回弹松脱。建模过程中，头部的环形结构需要做等壁厚处理，环的内孔直径通常设置为杆部直径的1.2倍，既保证足够的挂载强度，也不会因为环的尺寸过大造成周边结构的干涉。杆部的开缝宽度控制在杆径的1/4左右，缝的末端需要做止裂圆孔，这个细节是实际生产中必须注意的结构，否则开口销在掰开杆脚的时候，缝的末端会因为应力集中出现开裂，直接造成零件报废。从安装边界来看，这类开口销穿入销轴孔后，需要将两个杆脚分别向相反方向掰开，其中一个杆脚弯折后贴靠在销轴的圆柱面上，

　　另一个杆脚弯折后贴靠在被连接件的端面，弯折处的圆角半径不能小于杆径的1.5倍，避免冷弯过程中杆部出现裂纹。在传感器安装这类对空间要求较高的场景中，开口销的总长度需要严格控制，伸出销轴孔的长度不能超过杆径的2倍，过长的杆脚会占用周边的布线空间，甚至会刮伤传感器的引出线缆。实际选型时，还要考虑使用场景的腐蚀环境，如果是在户外或是有腐蚀性介质的环境中使用，这类开口销通常会选用不锈钢材质，表面做钝化处理，而在普通室内设备中使用的话，低碳钢镀锌的版本就可以满足强度和防腐蚀要求。建模时需要注意杆部的两个半圆截面的同轴度，整个杆部的直线度公差要控制在杆长的千分之一以内，否则穿入销轴孔的时候会出现卡滞，尤其是在细长比超过10的小规格开口销上，

　　直线度的偏差会直接影响装配效率。头部的环形结构和杆部的过渡位置要做圆弧过渡，不能出现直角尖角，这个位置是应力集中的高发区域，在承受反复的拉拽载荷时，直角过渡的结构很容易在头部和杆部的连接处断裂。另外，开口销的两个末端都做了倒圆角处理，没有尖锐的飞边毛刺，一方面是安装时的安全考虑，另一方面也能避免尖锐边缘在设备运行过程中割伤其他柔性零部件，比如线束、密封胶条这类容易被划伤的部件。在仪器仪表类的小型设备中，这类开口销还经常被用来做旋钮的定位防脱，穿过旋钮和转轴的径向孔后，掰开的杆脚刚好卡在旋钮的沉台内，不会因为旋钮的反复旋转出现松脱，相比顶丝固定的方式，开口销的固定方式不存在滑丝的问题，拆卸也更加方便，只需要将掰开的杆脚掰直，就可以从孔内敲出，不需要额外的攻丝工序，装配效率更高。
