偏心椭圆凸轮传动结构件

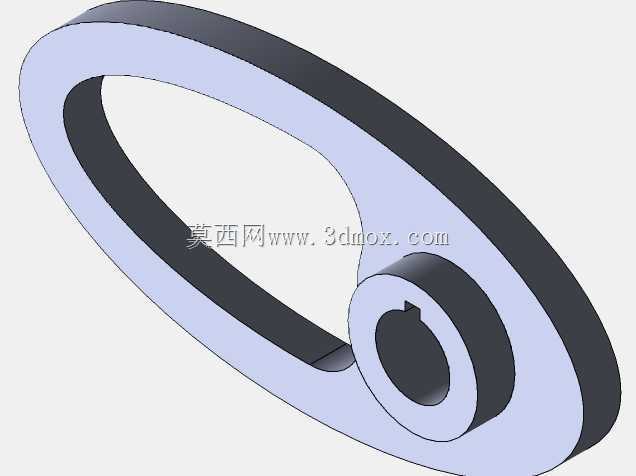

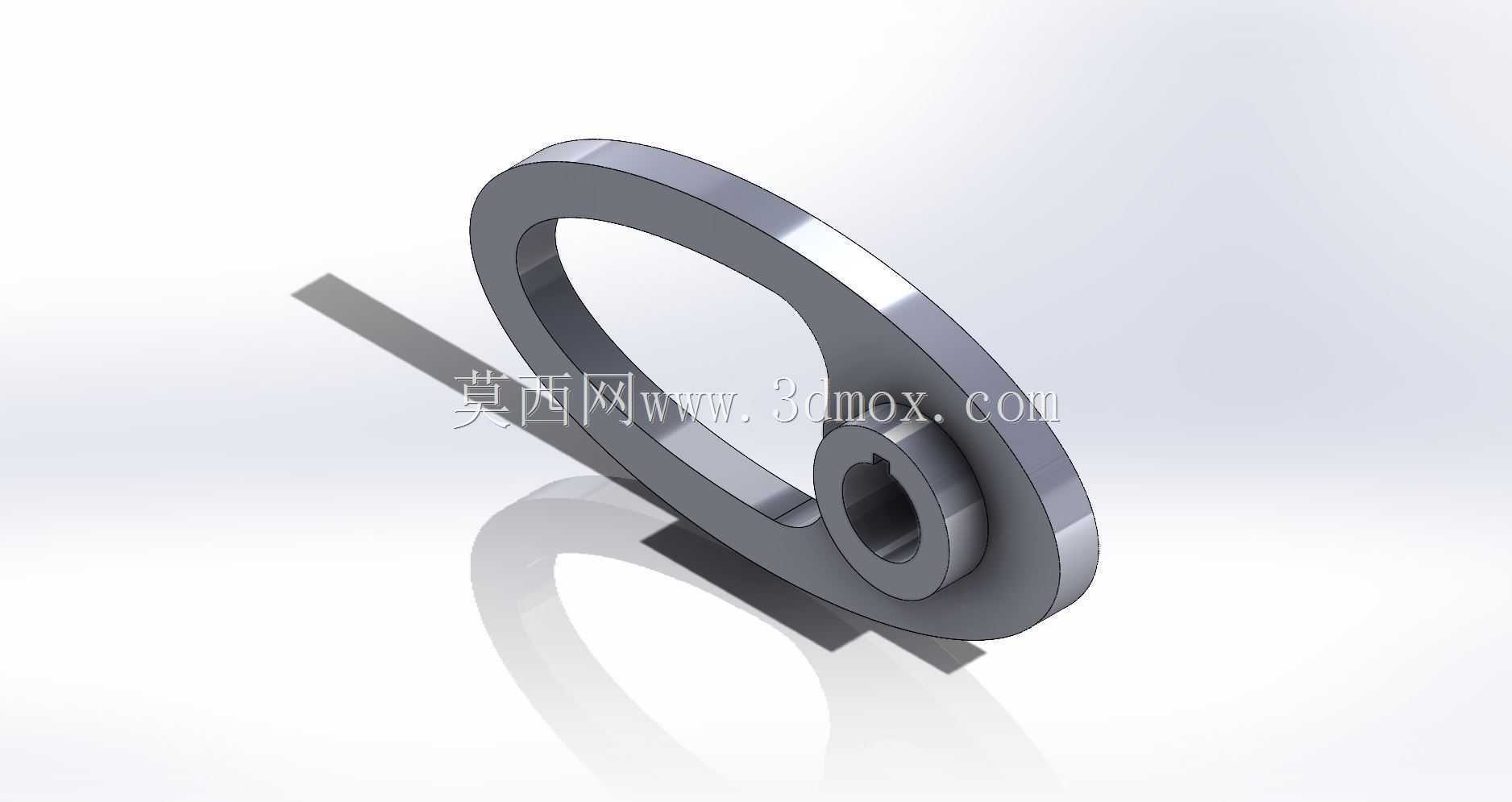

　　该偏心椭圆环结构件属于凸轮类传动执行零件，常应用在轻载间歇传动机构、纺织机械的送进单元、小型自动化设备的行程切换模块中，依靠自身非圆轮廓的回转运动，将输入轴的连续旋转转化为从动件的规律往复位移，可实现特定轨迹的间歇动作输出，在需要小行程周期往复驱动的工位上，相比盘形凸轮能更紧凑地利用安装空间，减少整套传动机构的零件数量。零件整体为扁平环状结构，主体轮廓为长圆形椭圆闭环，一侧集成带键槽的轴孔凸台，凸台与椭圆环主体为一体化结构，无拼接焊缝，整体加工后做表面氧化处理，金属基体表面呈现均匀哑光金属质感，无尖锐毛刺，棱边均做0.2mm的倒角处理，避免装配过程中割伤操作人员或刮损相邻配合零件。

　　设计阶段首先根据从动件的行程要求确定椭圆轮廓的长短轴差值，长轴与短轴的尺寸差直接决定从动件的往复行程量，轴孔的偏心位置经过运动学仿真验证，确保回转过程中轮廓与从动件接触压力角始终处于许用范围内，避免出现传动自锁或者接触应力过大导致的轮廓磨损过快问题。轴孔内的键槽采用标准平键槽设计，与输入轴装配后可传递额定扭矩，键槽的位置与椭圆长轴的相对角度经过校准，确保装配后从动件的动作起始点与设备工位时序匹配，无需额外调整相位。安装边界上，零件的轴向厚度适配常规轻载传动轴的轴段长度，装配时轴孔凸台端面与轴肩贴合，椭圆环的外轮廓在回转过程中不会与周边的机架、其他传动零件发生运动干涉，设计时已经预留了足够的安全间隙，

　　轮廓表面的粗糙度满足与从动件滚轮长期接触的耐磨要求，无需额外镶嵌耐磨衬套即可在常规润滑条件下长期运行。这类偏心椭圆凸轮在小型包装设备的送膜工位、文具装配设备的分料工位也有广泛应用，相比传统的圆柱凸轮加连杆的结构，该零件单一件即可实现预设的运动规律，装配时仅需将带键槽的孔与对应输入轴配合锁紧，轴向用轴端挡圈固定即可完成安装，调试过程中可通过转动轴的初始相位微调从动件的动作起始位置，适配不同工位的时序匹配需求。零件的整体刚性经过受力校核，在额定扭矩输入下，椭圆环的薄壁位置不会出现超出许用值的形变，确保从动件的位移精度始终保持在设计公差范围内，长期运行后轮廓磨损量可控制在微米级，能满足普通工业设备数千小时的运行寿命要求。
