机翼分段式钣金翼肋结构设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:610236
  • 机翼分段式钣金翼肋结构设计
  • 机翼分段式钣金翼肋结构设计
  • 机翼分段式钣金翼肋结构设计
  • 机翼分段式钣金翼肋结构设计
  • 机翼分段式钣金翼肋结构设计

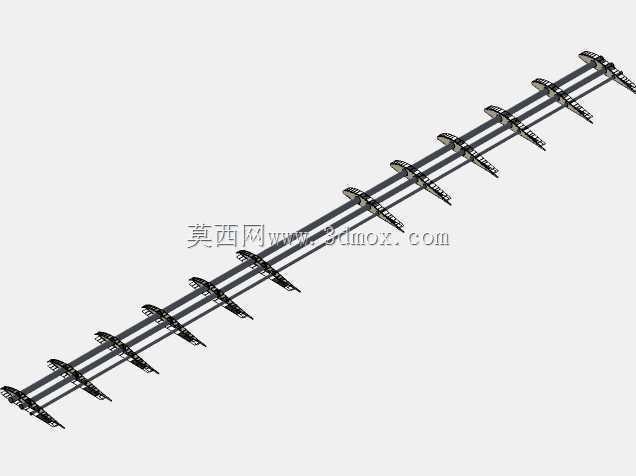

  该翼元素构件本质为小型机翼的内部支撑翼肋结构,属于典型的钣金成型航空类构件,在航模制作、小型无人机机翼组装、DIY固定翼飞行器搭建场景中承担核心的翼型维持作用。实际使用中,这类构件沿机翼展向按设定间距排布,外表面贴合蒙皮后即可维持设计翼型的气动外形,避免飞行过程中蒙皮受气动载荷发生凹陷变形,保障机翼的升力特性符合设计预期。

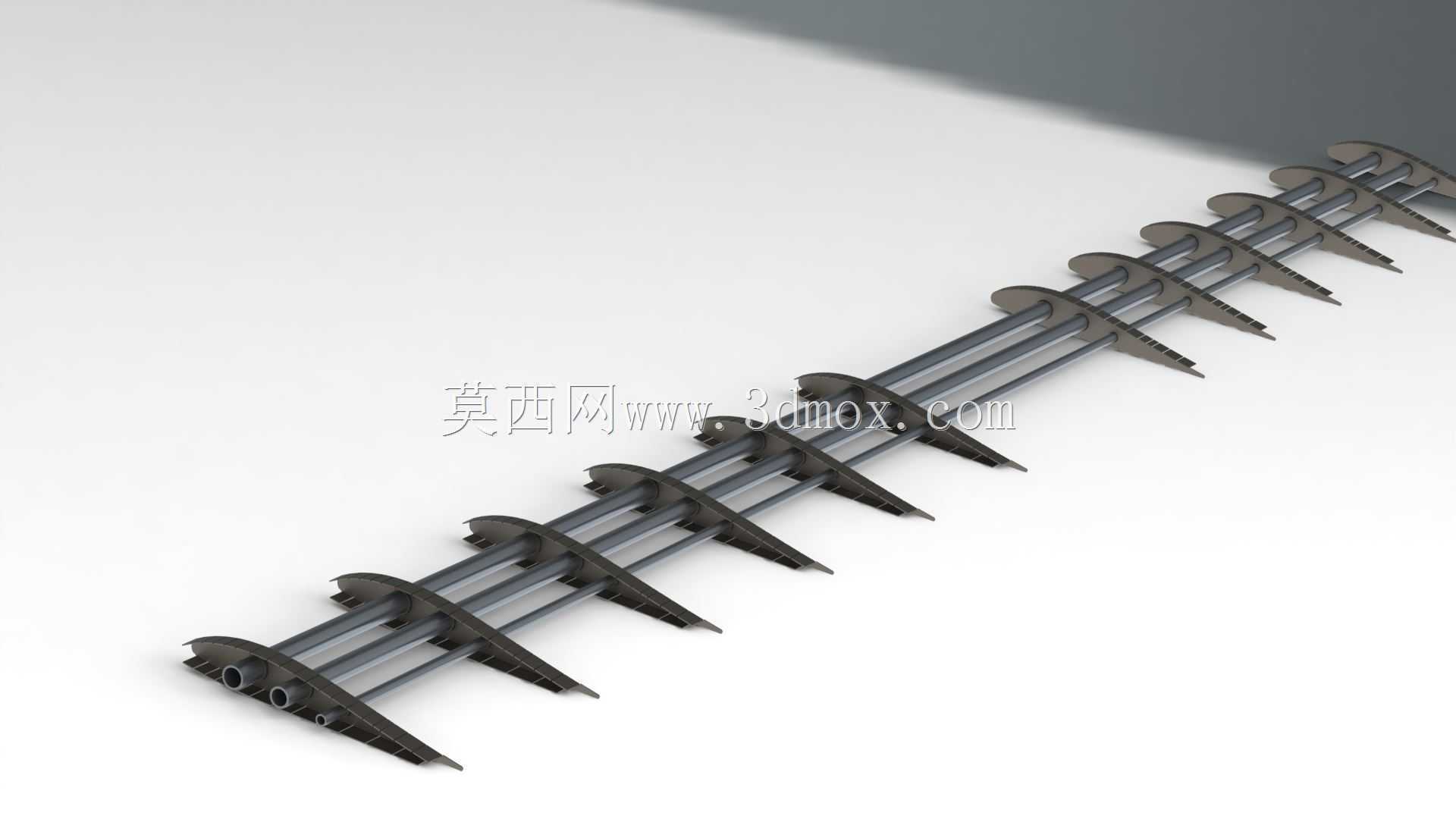

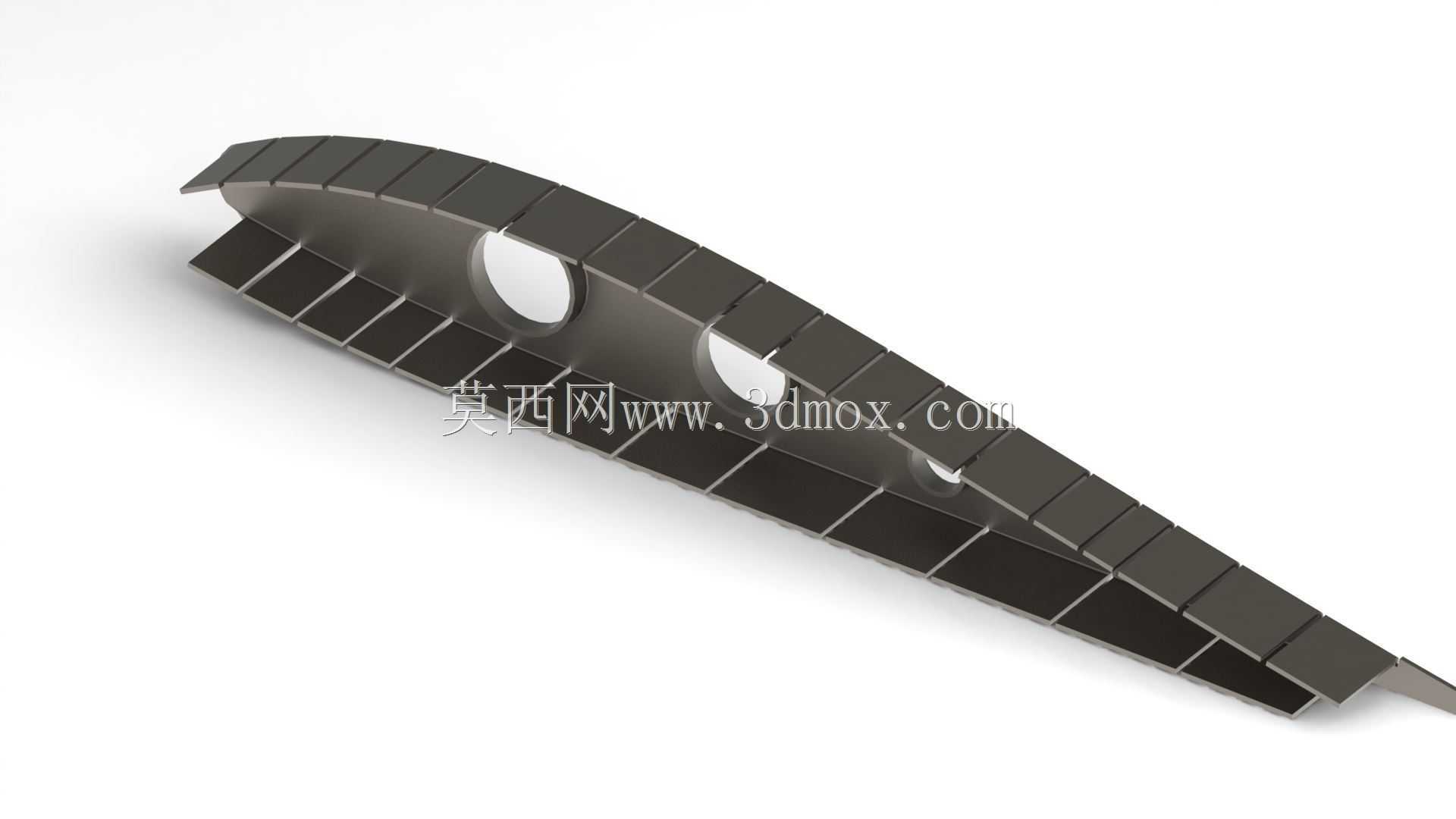

  从功能特性来看,该构件采用分段式格栅化结构设计,沿翼弦方向排布的多道横向加强筋与上下翼面的连接边连为一体,在保证结构刚度的前提下尽可能削减了构件自重,避免不必要的重量载荷增加机翼的结构负担。构件上预留的三个圆形通孔,一方面可用于穿设机翼内部的舵机控制线、电源线缆,减少布线对翼面外形的干扰,另一方面可作为相邻翼肋之间的定位安装孔,通过穿设碳杆或轻质铝管实现多组翼肋的同轴定位,保证整段机翼的翼型一致性,避免组装过程中出现翼肋偏斜、翼面扭曲的问题。

  设计层面采用纯钣金折弯工艺思路,整体结构可通过单张钣金板材经激光切割下料后,沿预设的折弯线完成冷弯成型,无需额外的拼接焊接工序,加工门槛低,适合小批量DIY制作场景。建模过程中可直接通过钣金模块的展平功能快速得到下料展开图,展开后的板材轮廓无复杂异形切口,常规激光切割设备即可完成加工,折弯工序仅需匹配对应角度的折弯工装即可完成,成型后构件的折弯边自带结构圆角,不存在尖锐应力集中点,长期受气动交变载荷作用下不易出现裂纹断裂问题。

  从安装边界来看,构件的前缘弧度与后缘收窄角度完全匹配选定的低速翼型截面,上下边缘的翻边宽度统一设置为8mm,既能够为蒙皮粘接提供足够的接触面积,保证蒙皮与翼肋的粘接强度,又不会因翻边过宽占用机翼内部的设备安装空间。构件整体沿翼弦方向的长度可根据实际机翼尺寸进行等比例缩放,缩放过程中需同步调整各道加强筋的间距与板材厚度,当翼展超过1.2米时,建议将板材厚度从0.8mm提升至1.2mm,同时在翼肋最大厚度位置增加横向支撑条,进一步提升机翼的抗扭刚度。

  实际应用中,这类钣金翼肋相比传统泡沫切割翼肋、3D打印翼肋具备更好的结构强度与环境适应性,不会因高温出现泡沫变形问题,也不会因3D打印的层间结合缺陷出现受力断裂情况,在户外大拉力动力航模、长航时固定翼无人机场景中具备更高的可靠性。组装时需注意翼肋的安装方向,前缘弧度较大的一侧朝向机翼飞行方向,后缘收窄端对齐机翼后缘,相邻翼肋的间距控制在100-150mm区间即可,间距过小会增加整机重量,间距过大则容易出现蒙皮鼓动的问题,影响飞行过程中的气动稳定性。
