重型作业用多配置液压夹持末端执行器

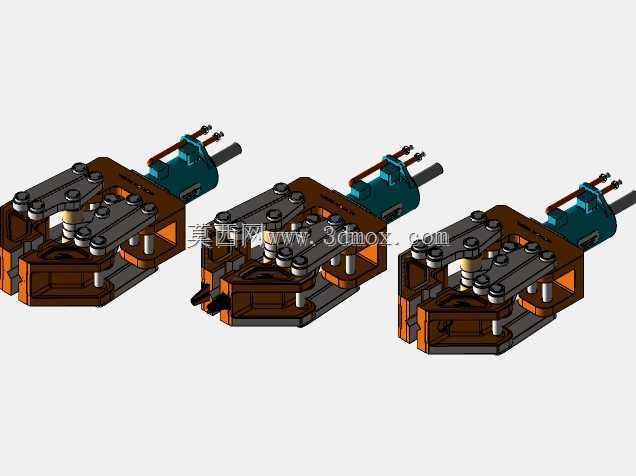

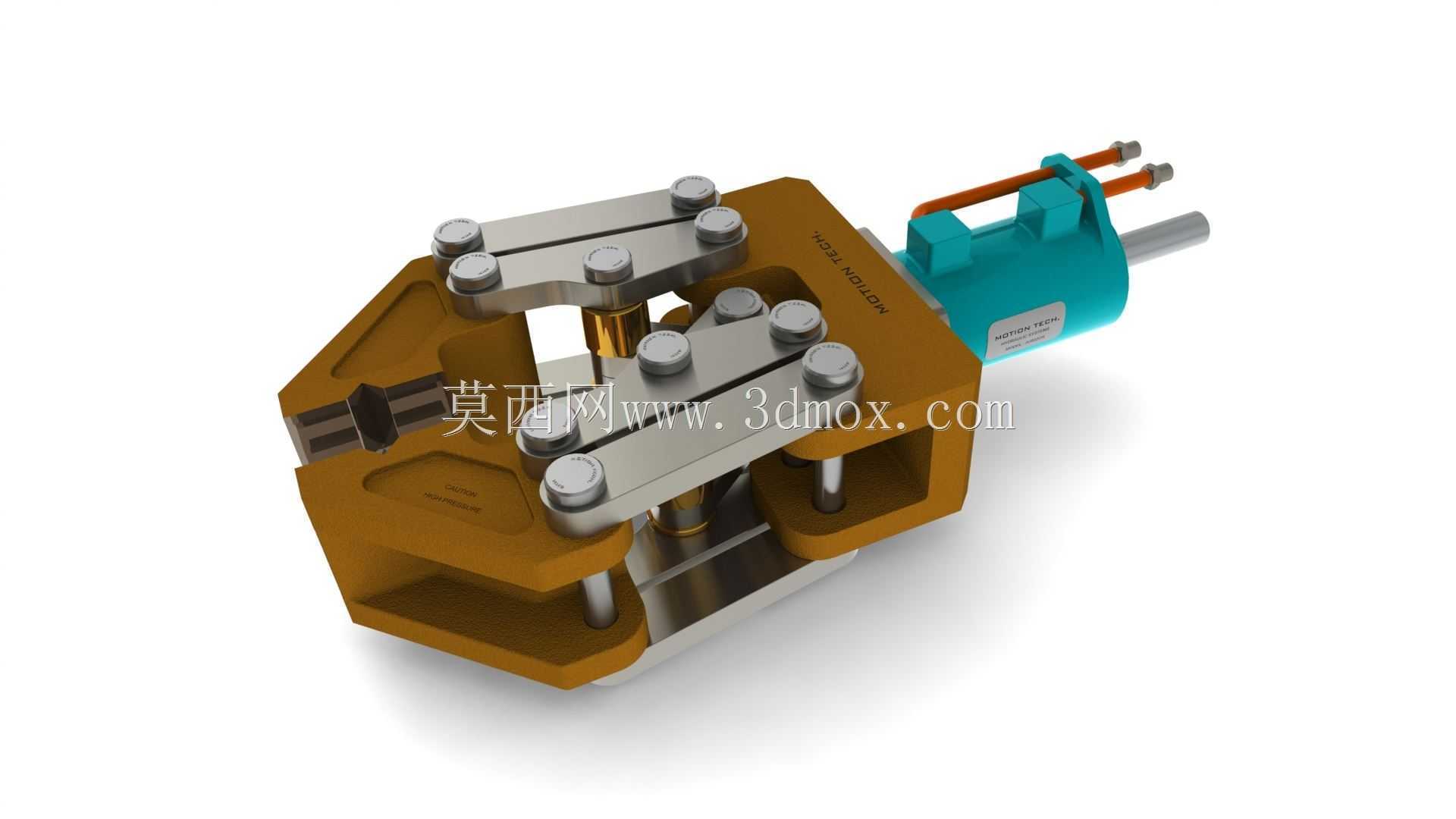

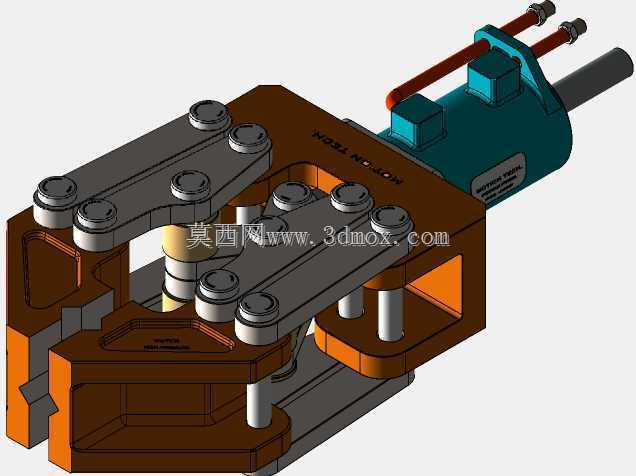

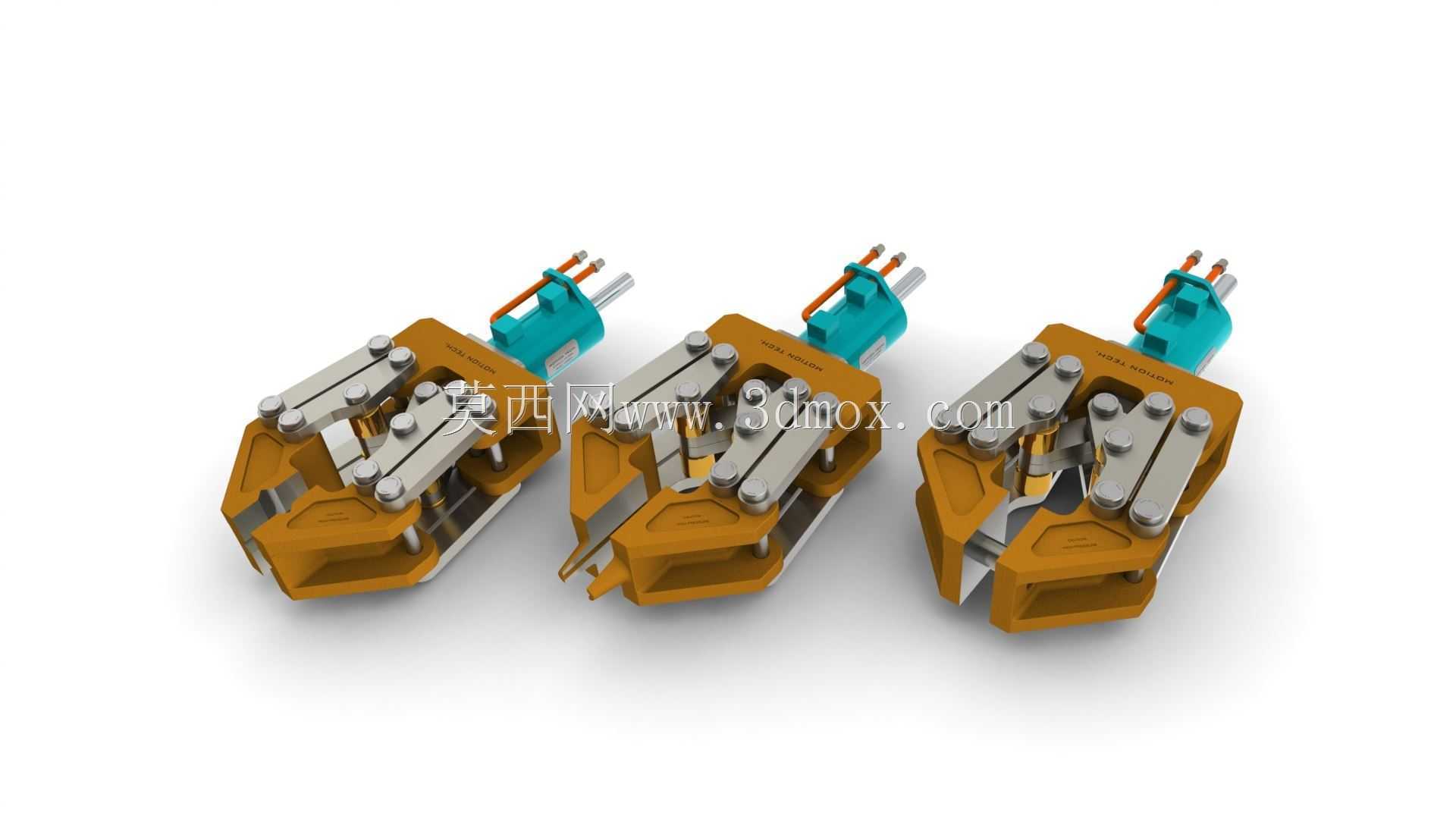

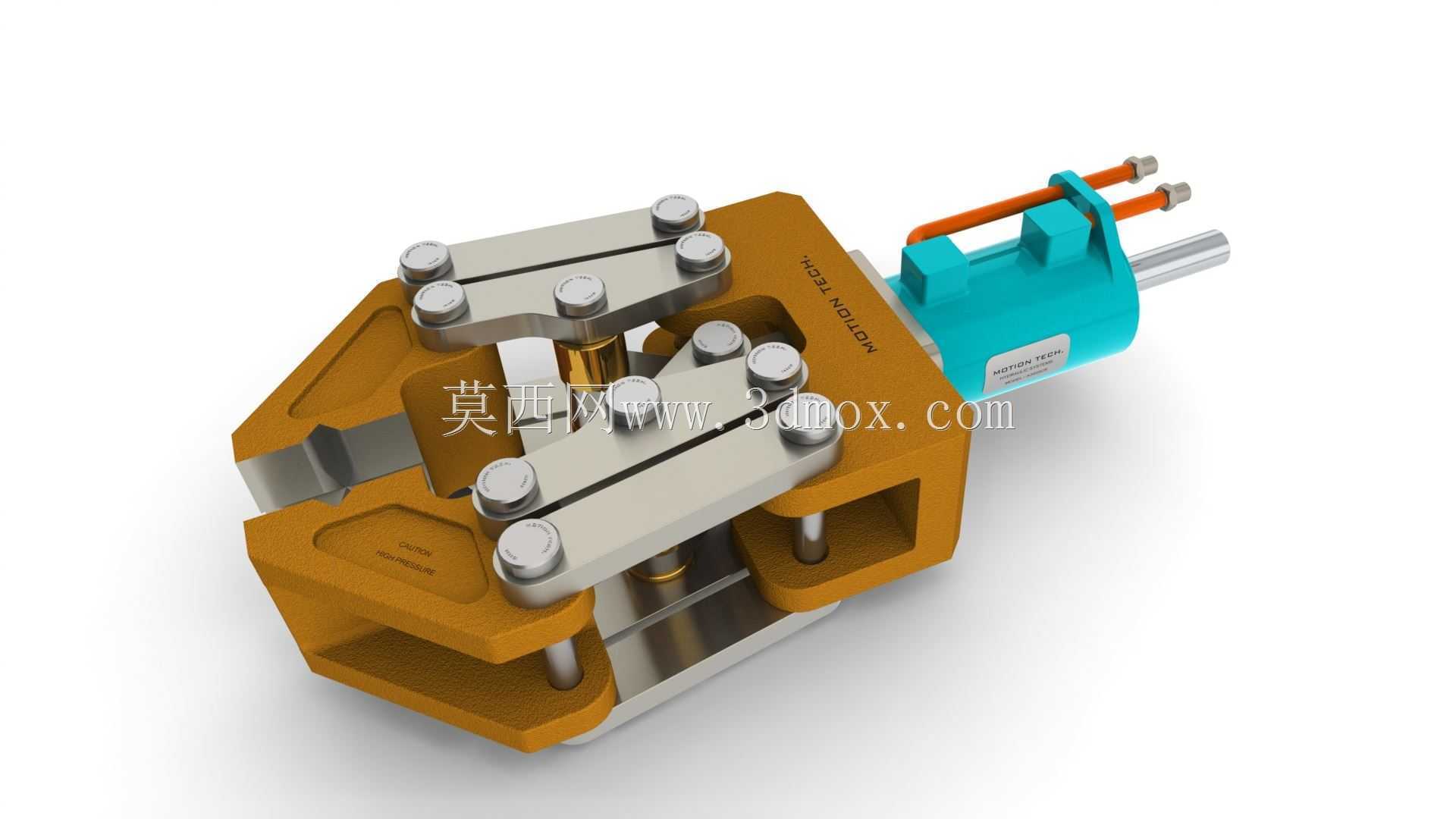

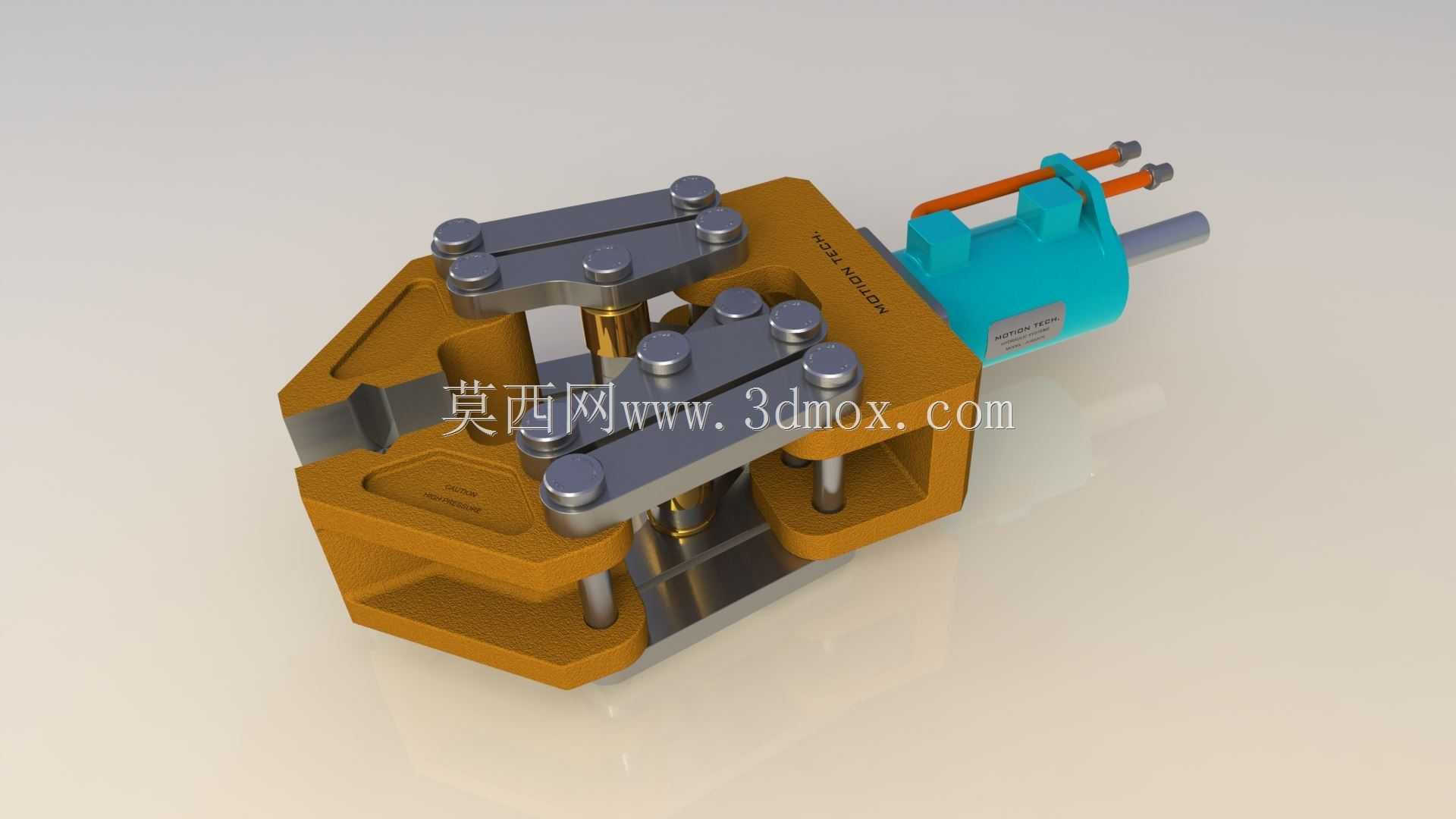

　　在重型工件搬运、厚板件加工上下料、大型铸锻件工位转序这类重载作业场景里，常规气动夹持器的输出力往往无法满足夹持可靠性要求，电动夹爪又存在过载保护冗余不足、大负载下结构形变超差的问题，这款液压驱动的末端执行器正是针对这类重载工况设计的夹持执行部件。从结构设计逻辑来看，整体采用八角形主体承力框架作为基体，框架采用一体化铣削成型的承力结构，避免拼接式结构带来的连接间隙与应力集中问题，所有夹持力传递路径上的铰接点都采用销轴加耐磨衬套的配合形式，衬套选用自润滑铜基材质，可在长期重载往复动作下减少铰接面的磨损量，维持夹持精度的长期稳定性。钳口部分做了模块化可更换设计，预留了三种不同钳口构型的安装接口，分别适配平面刚性接触夹持、

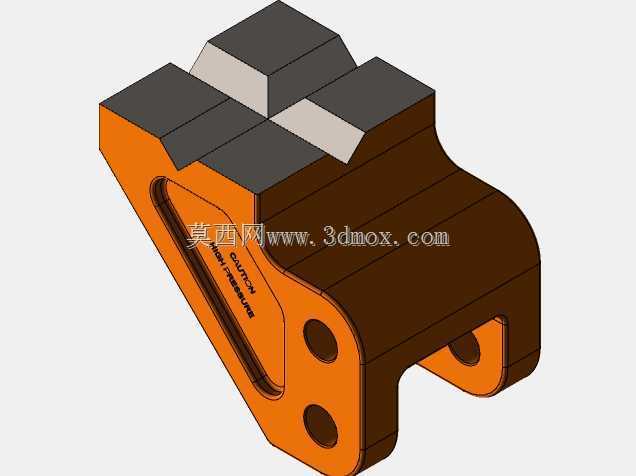

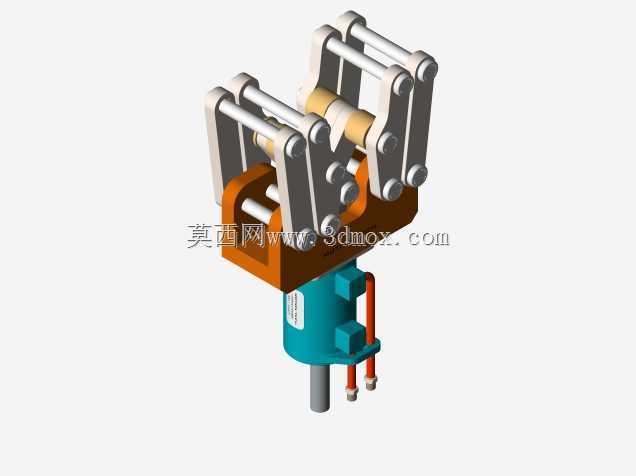

　　V型面圆棒类工件夹持、带齿面防滑大粗糙度铸锻件夹持三类场景，使用者无需改动主体液压回路与安装结构，仅更换钳口模块即可适配不同外形的工件夹持需求，大幅降低多工况切换下的末端改造成本。驱动部分采用集成式液压油缸布局，油缸内嵌在主体框架内部，避免外置油缸带来的外部管线剐蹭风险，进出油口采用侧置式快插接口布局，配合刚性油管走线固定在执行器侧方，管线走向避开夹持动作的运动包络范围，同时在油缸输出端设置了碟簧缓冲结构，在夹持接触工件的瞬间可吸收刚性冲击，避免液压冲击带来的工件表面压伤或者结构件过载损坏。安装端采用标准法兰接口，可直接适配主流工业机器人的末端腕部安装尺寸，也可通过转接板安装在专机的直线滑台、桁架机械手的移动末端上，

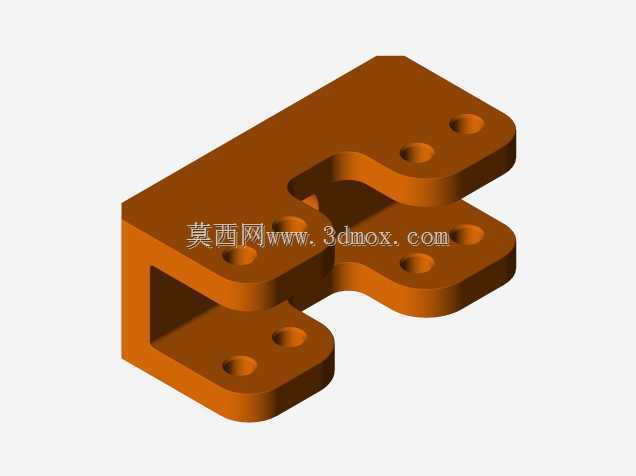

　　安装法兰的端面设置了定位止口，可保证重复安装的位置精度控制在0.02mm以内，减少每次更换末端后的重新标定工作量。从安装边界尺寸来看，主体八角框架的对边尺寸控制在适配大负载机器人腕部负载的合理区间，整体重心尽量靠近安装法兰端面，减少偏载力矩对机器人腕部关节的负载影响，夹持状态下的最大开合行程覆盖重型工件常见的夹持尺寸范围，额定液压工作压力下的单爪夹持力可满足数吨级工件的可靠夹持需求，同时在每个钳爪的铰接位置设置了行程硬限位，避免超程动作带来的结构干涉。在实际产线应用中，这类液压末端执行器常被用在重型机械加工车间的铸钢件上下料工位、钢材配送中心的厚钢板转运工位、重型装备装配线的大部件对位抓取工位，相比传统的磁吸吊具，

　　它不会对工件的剩磁产生影响，也无需考虑工件材质的导磁特性；相比钢丝绳吊装的方式，它的夹持动作响应更快，可配合自动化设备实现全程无人化的抓取转运，夹持过程中可通过液压回路的压力传感器实时反馈夹持力大小，当夹持力低于安全阈值时可及时触发停机保护，避免工件脱落的安全风险。设计过程中对所有承力部件都做了有限元受力校核，在额定最大夹持力工况下，主体框架的最大形变量控制在0.05mm以内，铰接销轴的剪切安全系数大于5，可满足长期满负载作业下的结构强度要求，所有外露的金属表面都做了镀硬铬或者发黑防锈处理，可适应车间内存在切削液、金属粉尘的复杂作业环境，侧方配置的液压阀组采用集成式布局，减少了外部管路的接头数量，降低液压油泄漏的概率，日常维护仅需定期检查铰接点的润滑状态以及液压油的清洁度即可，无需复杂的拆解保养。
