小功率传动用7mm孔径精密万向联轴结构

　　做小型精密传动结构设计快十二年，经手的小扭矩传动方案里，这类微型万向联轴器的出镜率其实比很多新手工程师预想的要高——不少人总觉得万向节是大扭矩重载设备的专属，实则在小功率、两轴存在小角度偏斜的紧凑安装场景里，选对微型万向节的方案，比硬上弹性联轴器、波纹管联轴器的适配性强太多。

　　先说实际落地的应用场景，我之前做过的实验室小型流体计量泵传动、桌面级点胶设备的送料轴连接、微型光学调整架的动力传递、小型检测仪器的试样夹持轴联动，甚至是航模舵机到执行端的动力衔接，都用过同规格的微型万向结构。这类场景的共性很明确：传动功率普遍在几十瓦以内，输入输出轴没法做到严格的同轴对中，安装空间留得非常局促，常规的刚性联轴器根本没法补偿安装带来的角度偏差，软质的弹性联轴器又容易在频繁正反转的时候出现扭转间隙，影响传动精度，这时候带滑动摩擦副的微型万向联轴器就刚好能补上这个缺口。

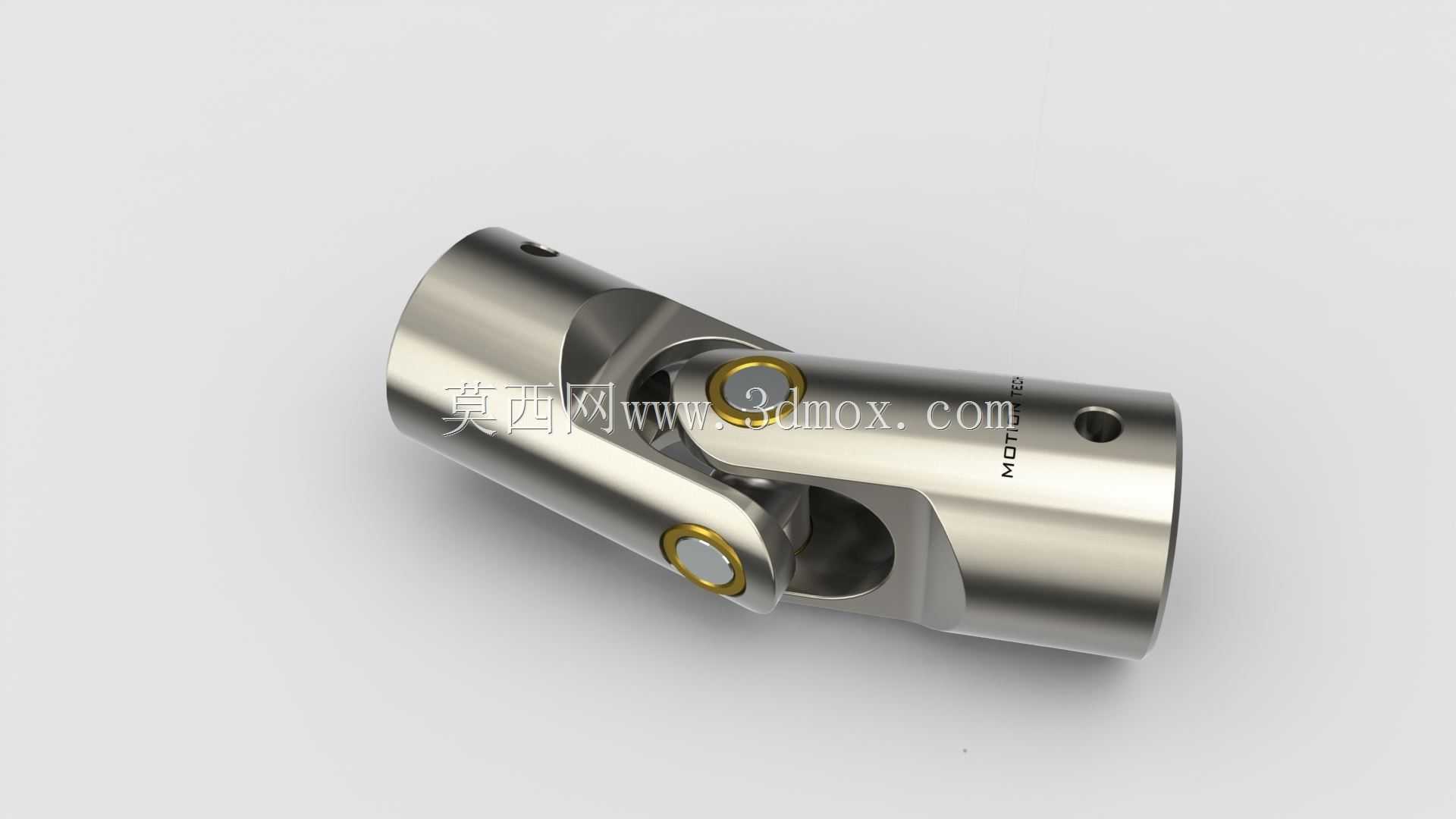

　　从功能特性上来说，这个7mm孔径的万向节，核心是靠十字交叉的铰接结构，实现两轴之间最大15°到20°左右的角向补偿，这个补偿量不是虚标，实际装配的时候只要偏角不超过设计阈值，传动过程中不会出现卡滞、别劲的情况，也不会给两端的支撑轴承带来额外的径向载荷——很多新手做设计的时候容易忽略不对中带来的附加载荷，用刚性联轴器硬接，最后跑起来轴承发热、电机轴磨损，拆下来才发现是两轴偏了零点几毫米，换个微型万向节就能解决的问题，最后折腾好几天排查故障。

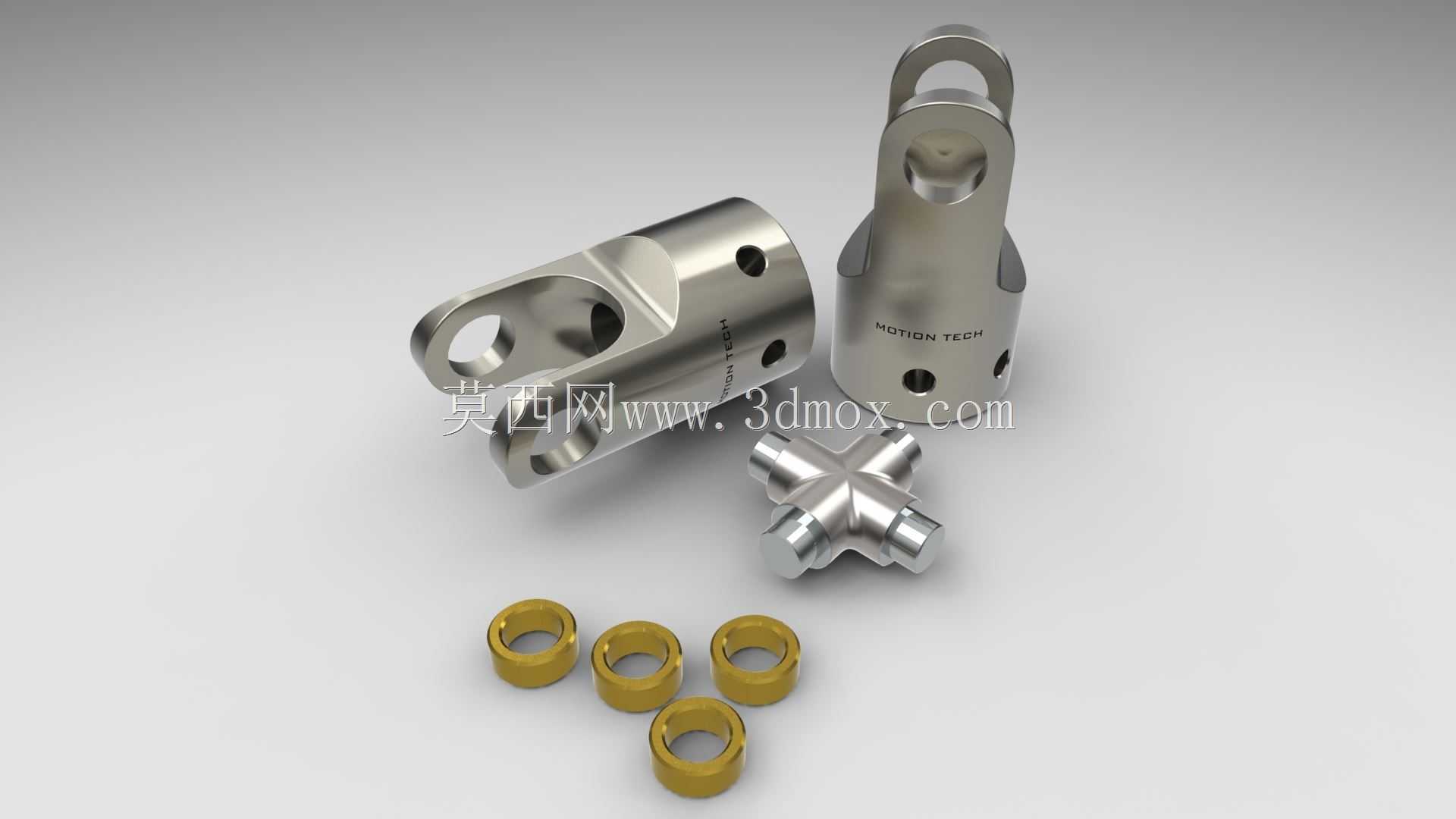

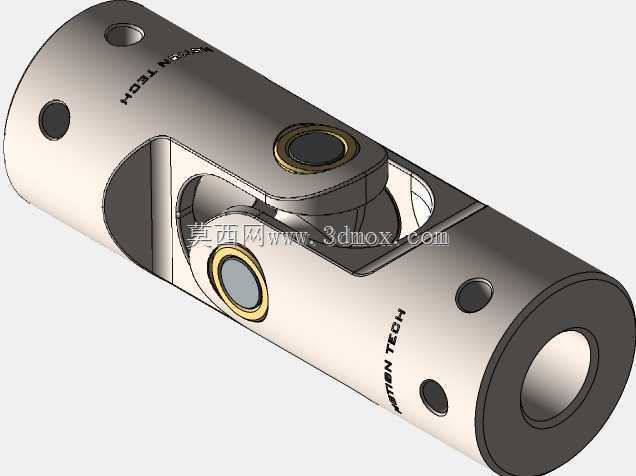

　　再说到设计思路，做这个结构的三维建模的时候，首先要卡死的是铰接副的配合间隙，不能太松，太松了正反转的时候有空程，做精密传动的时候会丢步；也不能太紧，太紧了铰接位置转动阻力大，小功率电机根本带不动，还会加剧磨损。我之前建模的时候，两个叉头的铰接孔和十字销的配合选的是H7/g6的小间隙配合，铰接位置的衬套选的是带自润滑特性的铜基合金，也就是图里能看到的金色环位置，这个衬套的作用很关键，不用额外加润滑脂就能长时间维持低摩擦转动，避免微型结构里存不住油脂、干磨卡死的问题。两端的轴孔是7mm的通孔，配的是紧定螺钉锁紧的结构，这个尺寸是特意选的，刚好匹配市面上常见的42系列步进电机输出轴、小型直流减速电机的输出轴规格，不用额外做轴套转接，能省不少安装空间。

　　外形尺寸和安装边界这块，建模的时候特意控制了整体的外径不超过18mm，总长度控制在40mm以内，这个尺寸是反复核对过的，在紧凑的仪器仪表内部安装的时候，不会和周边的电路板、结构支架产生干涉。两端的轴孔深度做的是12mm，足够容纳7mm直径的轴伸，紧定螺钉的位置选在距离轴孔端面8mm的位置，锁紧的时候不会顶到轴端，也能保证足够的锁紧力，不会在传动的时候出现轴和联轴器打滑的情况。另外要注意的是，这类微型万向联轴器不适合高速大扭矩的场景，最高适用转速一般不超过3000rpm，传递扭矩上限大概在1N·m左右，选型的时候一定要核对负载参数，不能硬往重载场景里套。

　　实际建模过程中，两个叉头的对称度是重点要控制的形位公差，十字销的两个轴线必须保证严格垂直，且两个轴线的交点要落在联轴器的中心轴线上，不然转动的时候会出现从动轴转速波动，也就是常说的万向节传动不等速问题，单万向节本身就存在转速波动的特性，要是加工或者建模的时候对称度没做好，波动量会进一步放大，在精密检测、计量类的设备里就会影响最终的检测精度。如果是对转速同步性要求高的场景，一般会用两个这类微型万向节中间加一段连接轴做成双万向节结构，就能抵消单节的不等速问题，不过在很多小功率、对转速波动不敏感的场景里，单节的结构已经完全够用，成本和安装空间都能省不少。

　　还有个容易被忽略的细节，这类微型万向节的材质一般选的是304不锈钢或者镀镍合金钢，图里的金属质感就是镀镍处理的效果，表面硬度够，防锈能力也强，在实验室、洁净车间这类有轻度腐蚀或者清洁要求的场景里也能正常使用，不会像普通碳钢件那样容易生锈掉屑，污染周边的精密元件。建模的时候把表面的倒角、棱边的圆角都做了处理，没有尖锐的边角，安装的时候不会刮伤导线或者周边的密封件，这些细节都是实际装配的时候踩过坑才会特意注意的——之前有次做设备，用的联轴器棱边没倒角，装配的时候刮破了旁边的传感器导线，排查了半天才找到短路的问题，之后做所有传动件的模型，都会特意把外露的棱边倒上0.3到0.5mm的圆角。

　　从选型适配的角度说，这个7mm孔径的规格，刚好卡在微型传动和小型传动的分界点上，比它更小的4mm、5mm孔径的万向节一般用在航模、微型舵机传动上，扭矩承载能力太弱，比它大的10mm以上的规格，体积又太大，装在小型仪器里太占地方，7mm这个规格的通用性是最好的，很多桌面级精密设备的传动链路里都能直接用，不用特意定制。建模的时候把所有配合面的公差都提前标注清楚，导出工程图的时候就能直接拿去给机加工厂家做样件，不用再反复核对尺寸，能省不少前期打样的时间。
