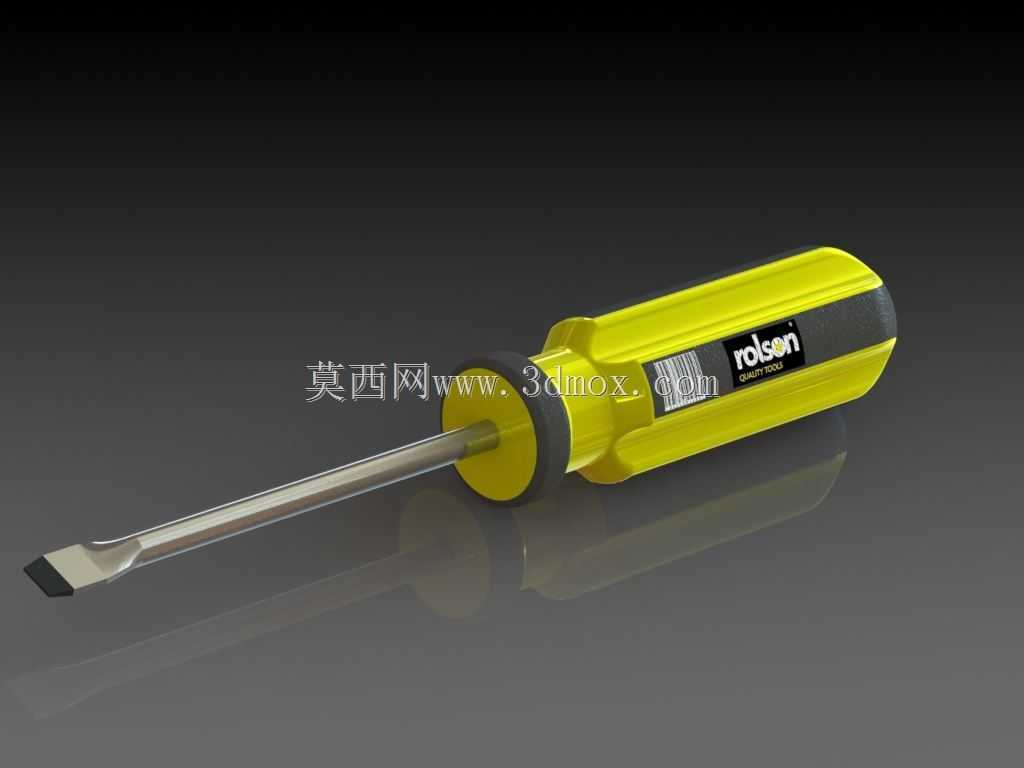

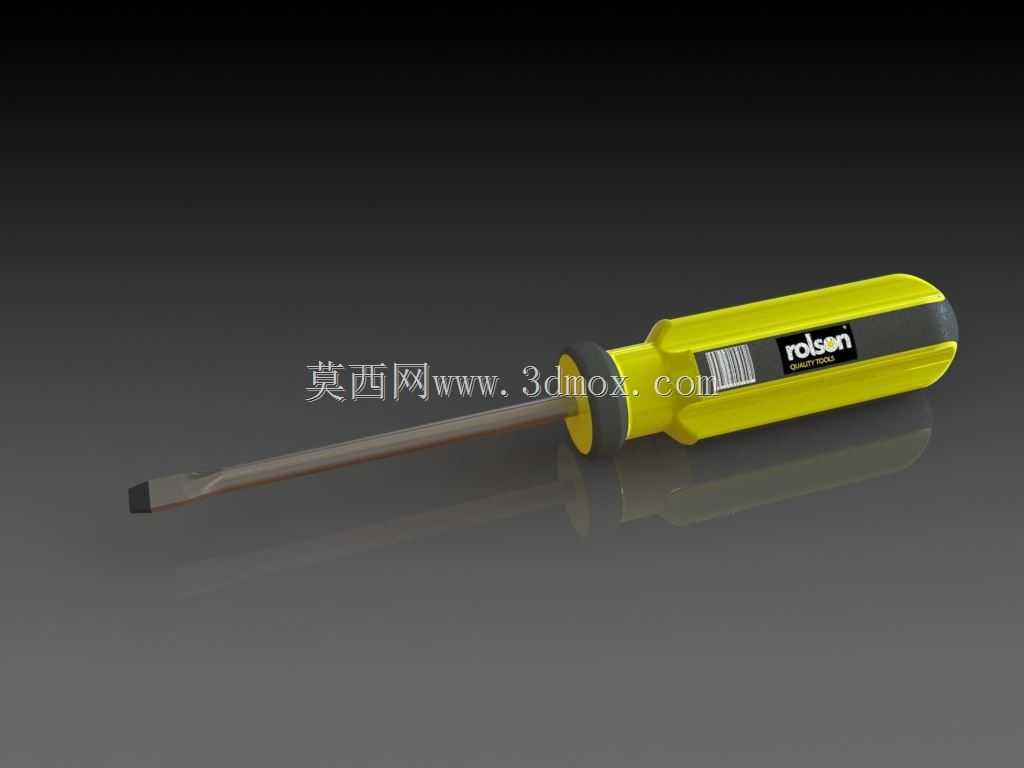

一字型防滑柄手动螺丝刀三维结构

　　日常设备维保、装配产线以及五金加工场景里，一字型螺丝刀是出现频率极高的手动紧固工具，这款带防滑橡塑握柄的一字螺丝刀模型，完全还原了量产民用级螺丝刀的结构细节，可直接用于工具类产品的结构演示、装配场景的工位布局建模，也能作为五金产品设计的参考基准。从实际使用场景来看，这类螺丝刀主要适配一字槽螺钉的紧固与拆卸作业，覆盖家用拆装、电工配线、小型机械装配、电子产品拆机等多个场景，握柄的尺寸设计充分考虑了不同手型的握持需求，成年人单手握持时，掌心可完全贴合握柄的弧形曲面，旋转施力时不会出现硌手的情况，握柄表面的橡塑包覆层做了防滑纹理处理，即便手上沾有少量油污或者汗液，也能保证足够的摩擦力，避免施力时打滑损伤螺钉槽口。

　　从结构设计思路来看，这款螺丝刀采用了握柄与刀杆一体化压装的结构，刀杆选用铬钒钢材质的等径圆杆设计，刀杆与握柄的连接位置做了加宽的限位挡边，施力按压时挡边可以承接部分轴向力，避免刀杆在大扭矩下从握柄中脱出。刀头部分做了精准的一字楔面加工，楔面角度匹配标准一字螺钉的槽口角度，插入槽口后配合间隙控制在0.1mm以内，既可以顺利插入槽口，又不会因为间隙过大导致拧动时槽口崩边。握柄尾部做了平面设计，日常放置时可以平稳放在工作台面，不会随意滚动掉落，尾部的金属嵌件可以承受轻微的锤击，遇到螺钉锈蚀卡死的情况，可以用锤子轻敲尾部给螺钉施加轴向冲击力，辅助松动锈蚀螺纹，不会因为锤击导致握柄开裂。

　　从安装边界与尺寸适配来看，这款螺丝刀的整体长度控制在200mm区间，其中刀杆长度为100mm，握柄长度为100mm，握柄最大直径为38mm，刀杆直径为6mm，适配M2到M6规格的一字槽螺钉，作业时的操作空间预留需要满足刀杆长度加握柄长度的轴向空间，径向操作空间需要预留至少50mm的旋转半径，保证握柄可以顺利完成整周旋转。刀头的一字刃口宽度为6mm，厚度为0.8mm，完全符合国标一字旋具的尺寸公差要求，建模时刃口部分做了微小的倒角处理，既还原了量产产品的刃口钝化工艺，也避免了三维模型装配时出现尖锐边的干涉问题。

　　在实际的三维建模应用中，这款模型可以直接导入到装配场景中，比如维修工位的工具摆放建模、家用工具箱的内部布局建模、五金产品的展示动画制作，模型的各个零件都做了独立的分层处理，握柄的橡塑部分、刀杆的金属部分、握柄上的标识贴片都可以单独赋予材质，渲染时可以准确还原不同材质的表面质感，橡塑握柄的哑光质感、金属刀杆的电镀亮面质感、标识贴片的印刷质感都能精准呈现。结构设计上还考虑了长期使用的耐用性，刀杆与握柄的压装位置做了滚花处理，压装后结合力可以承受超过10N·m的扭矩，满足日常使用的强度需求，不会出现刀杆空转的情况。握柄上的防滑槽深度为1mm，间距为5mm，手指握持时刚好可以卡在防滑槽内，长时间拧动螺钉也不会出现手部打滑的情况，即便是需要施加较大扭矩的场合，也可以通过掌心顶住握柄尾部，手指旋转握柄的方式稳定施力，保证螺钉紧固到位的同时不会损伤螺钉槽口。
