高精度直流齿轮减速伺服驱动单元结构

　　在做机器人关节模组、小型自动化工位的驱动选型时，这类带集成齿轮头的直流伺服单元是绕不开的选项，很多刚接触小型传动设计的工程师容易把它和普通直流减速电机混淆，实际上二者的控制精度、动态响应特性差距非常大，建模的时候如果忽略了这些结构细节，后续做装配干涉检查、负载校核的时候很容易出问题。

　　先从实际应用场景说，这类驱动单元最常见的部署位置是桌面级六轴机器人的小臂、腕部关节，还有3C行业的小型点胶工位、视觉检测滑台的驱动端，以及医疗自动化设备里的样本传送机构，这些场景的共性是安装空间局促，同时对输出扭矩、位置控制精度有明确要求，不能用开环的减速电机凑数，也没必要上大规格的工业伺服整套系统，集成齿轮头的直流伺服刚好卡在这个需求区间里。

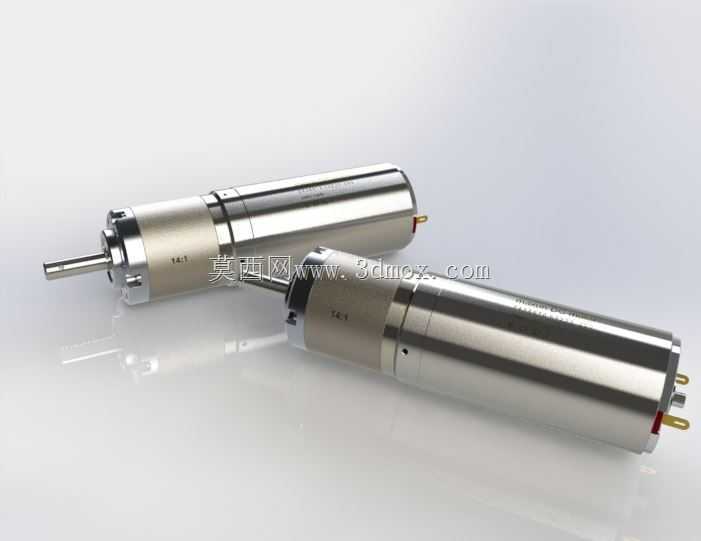

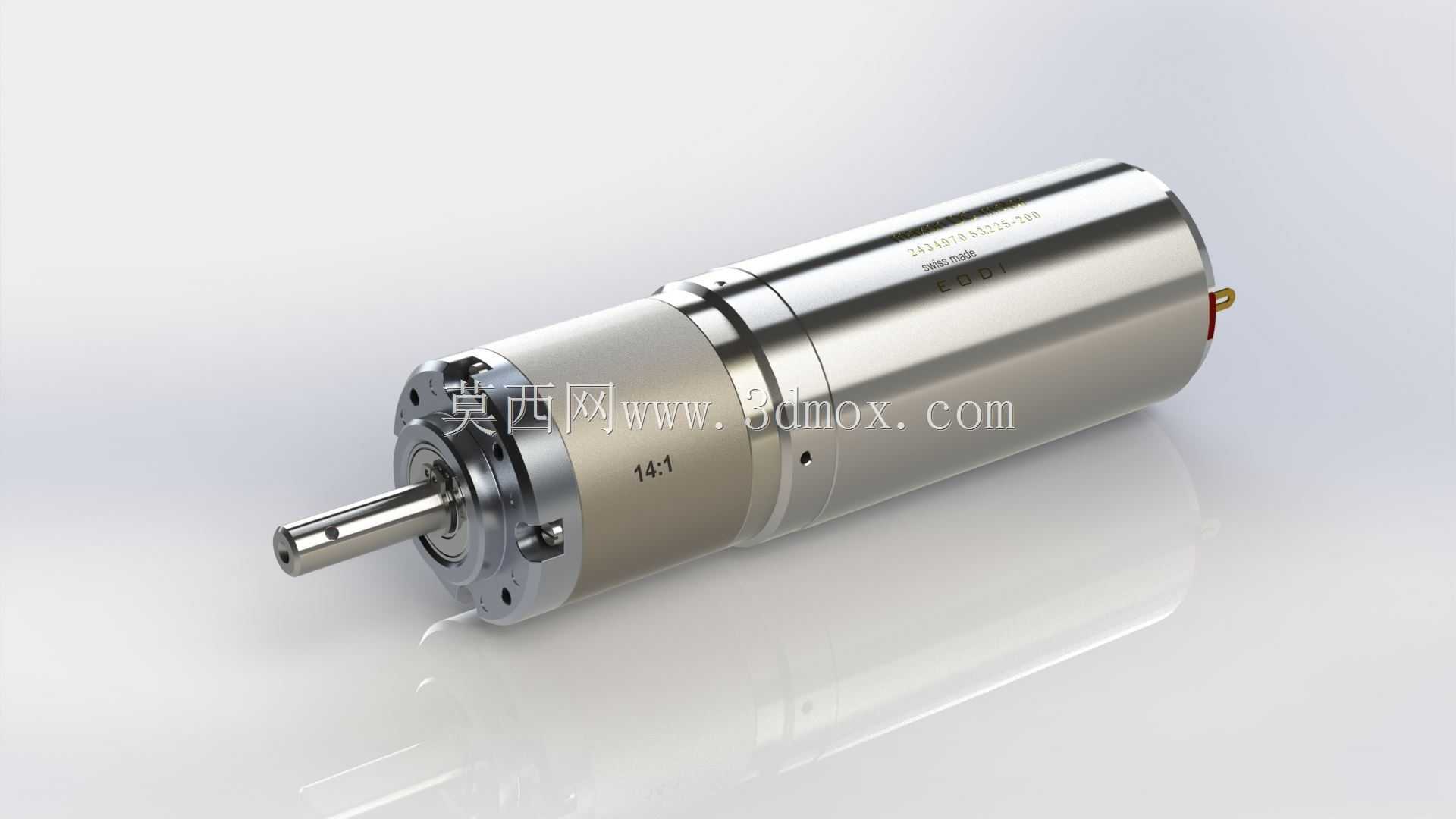

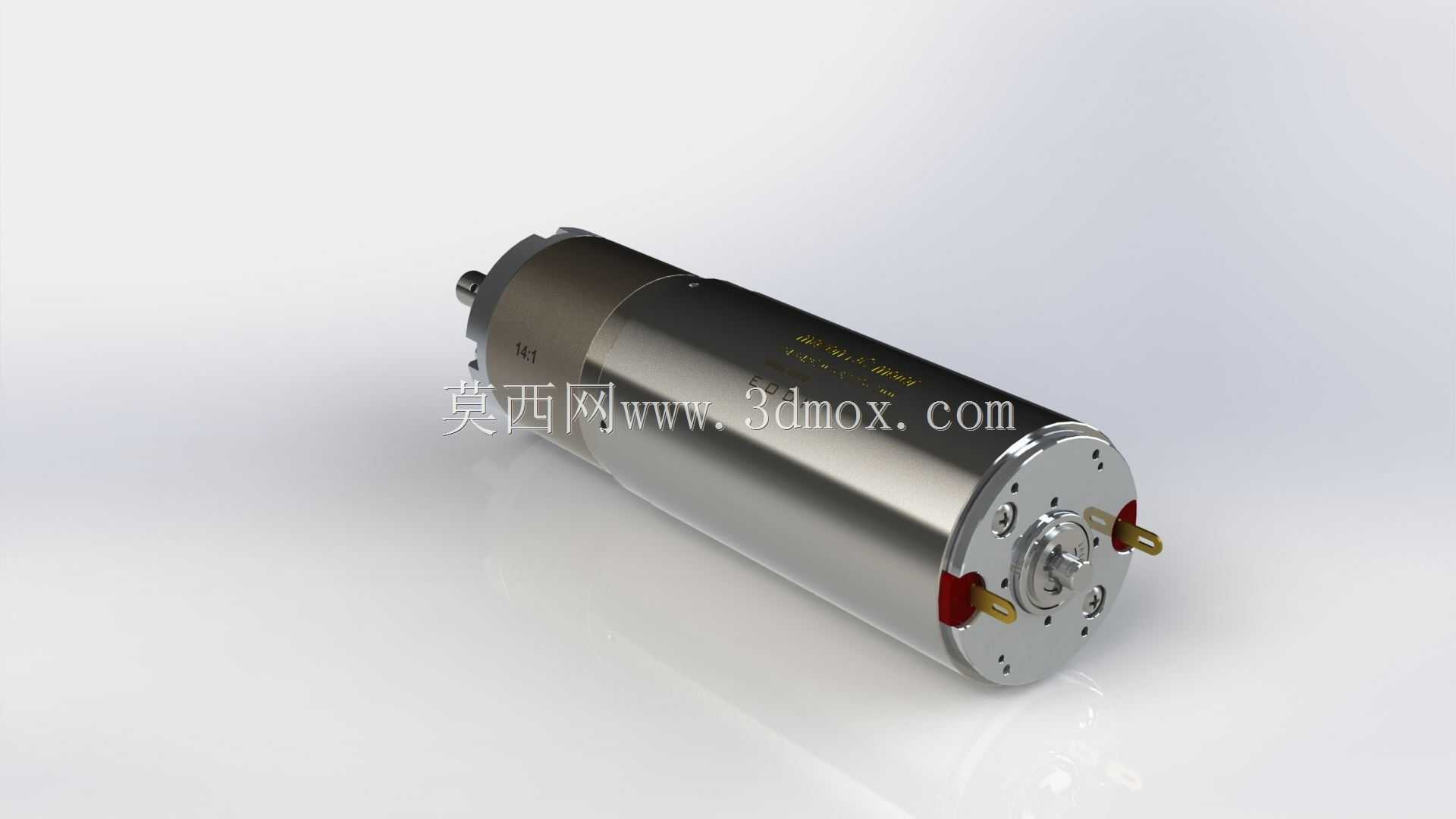

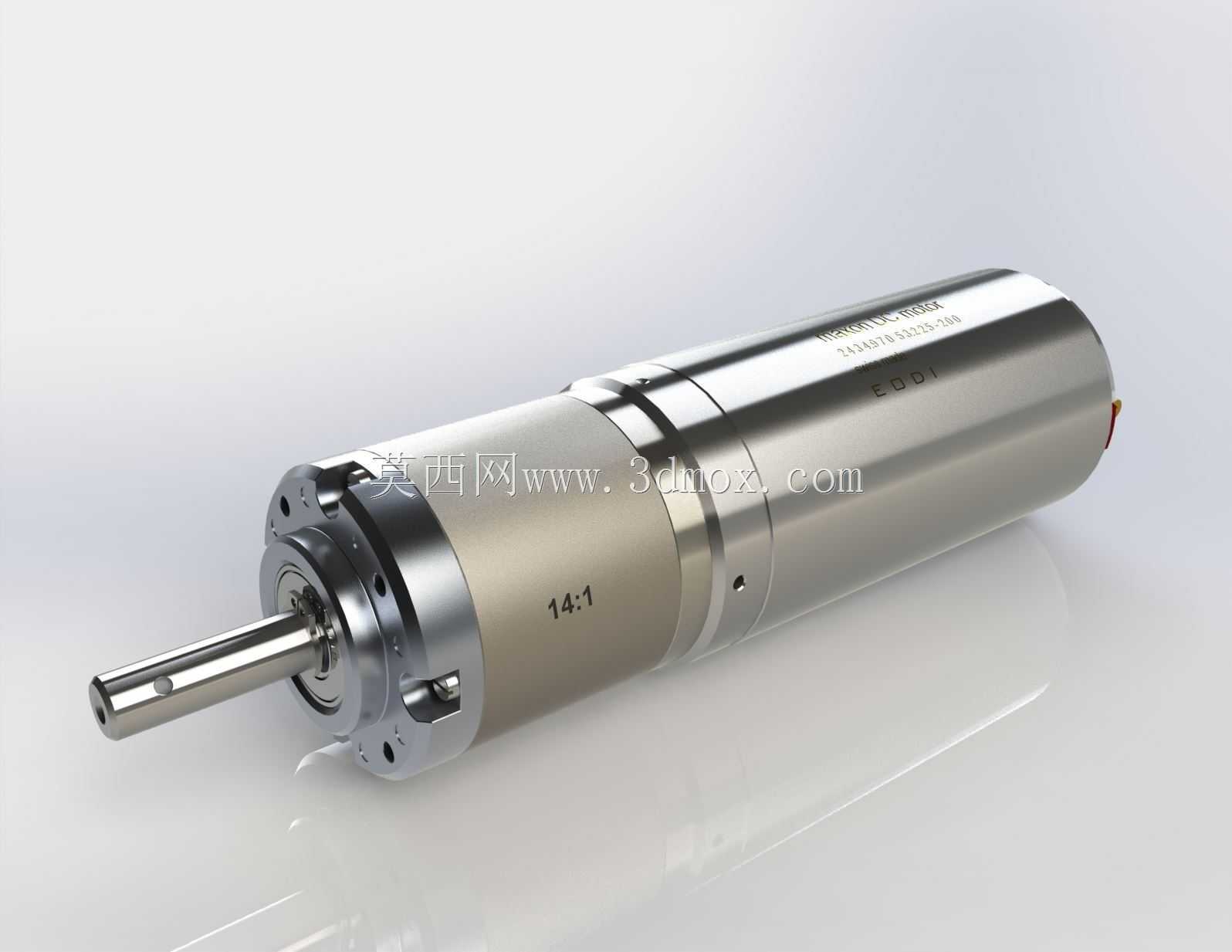

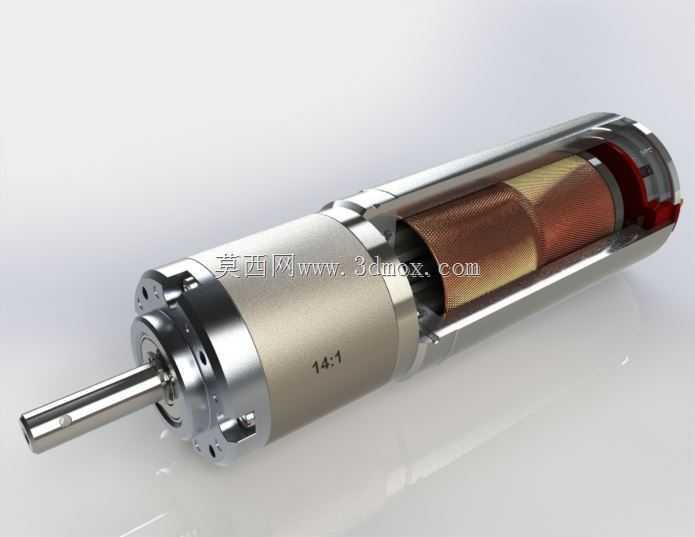

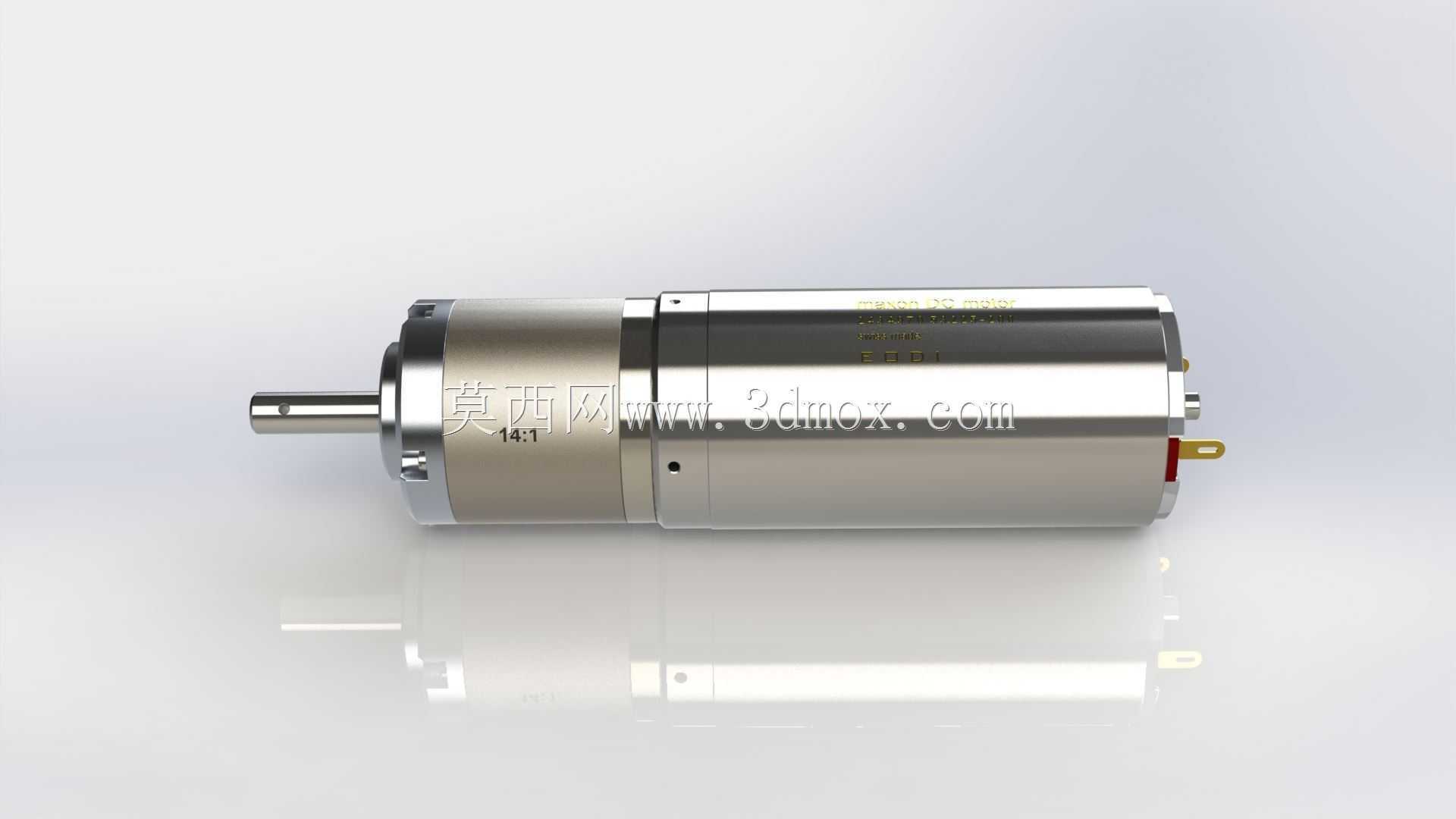

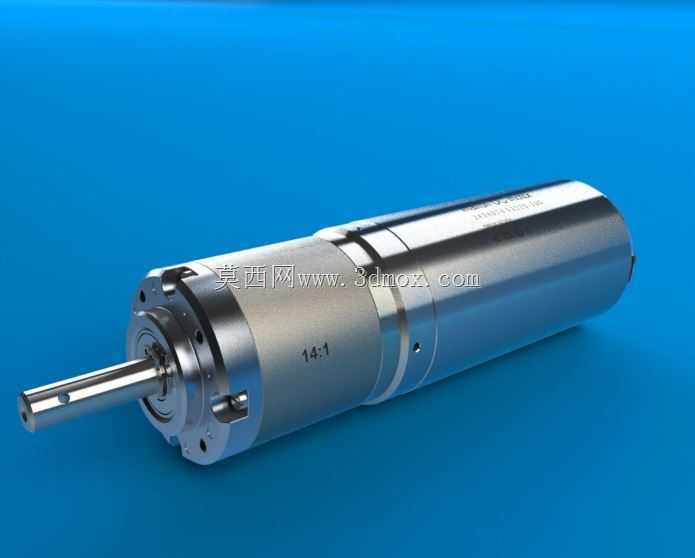

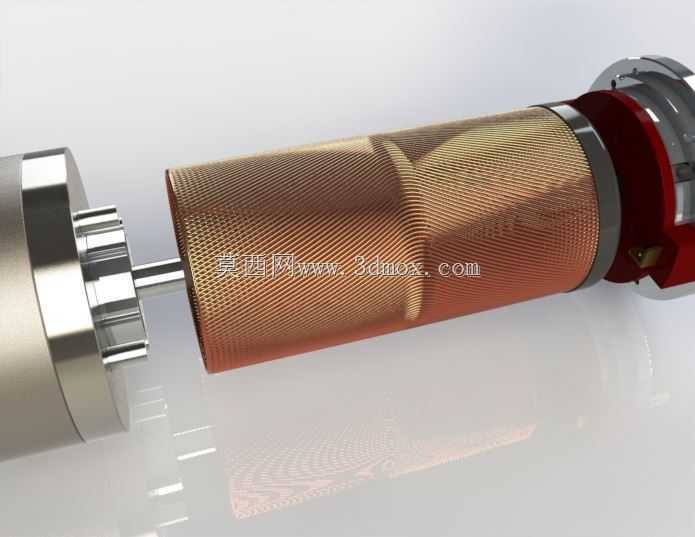

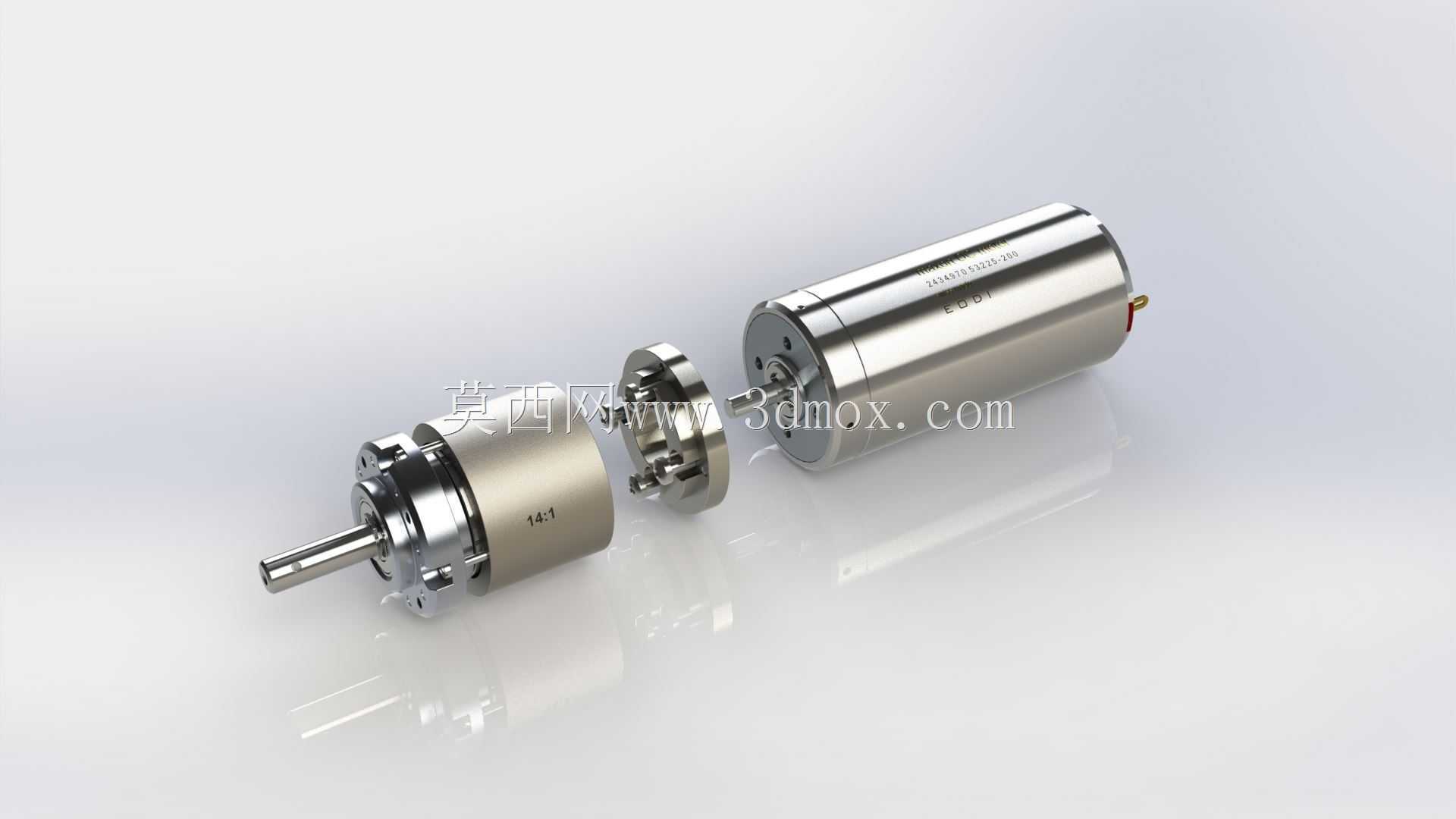

　　从结构设计思路上拆解，这个模型还原的是集成式行星齿轮减速头和直流伺服本体直连的结构，没有额外的联轴器转接，这一点是设计时的核心考量——直连结构能把传动链的背隙控制到最低，同时压缩整体轴向尺寸，很多工程师自己搭结构的时候习惯选单独的伺服电机加外接行星减速器，算下来轴向长度会比这种集成款长出三分之一左右，在狭窄关节空间里根本塞不下。建模的时候要注意，齿轮头的输出轴是带D型切边的，不是普通光轴，配套的同步轮、关节摆臂安装的时候不需要额外打顶丝孔就能传递额定扭矩，输出端的两个接线插针是动力和编码器信号集成的，不是分开的航插，这也是为了缩小径向安装尺寸，布线的时候只需要留一个走线槽的空间就行，不用分别走动力线和编码器线的独立通道。

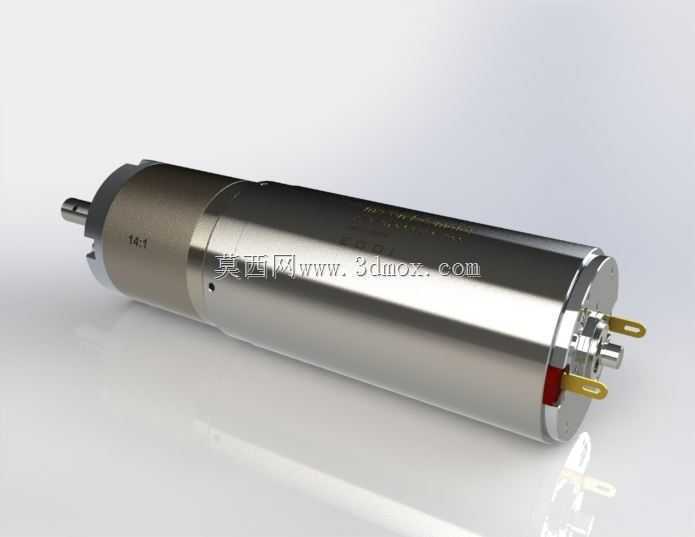

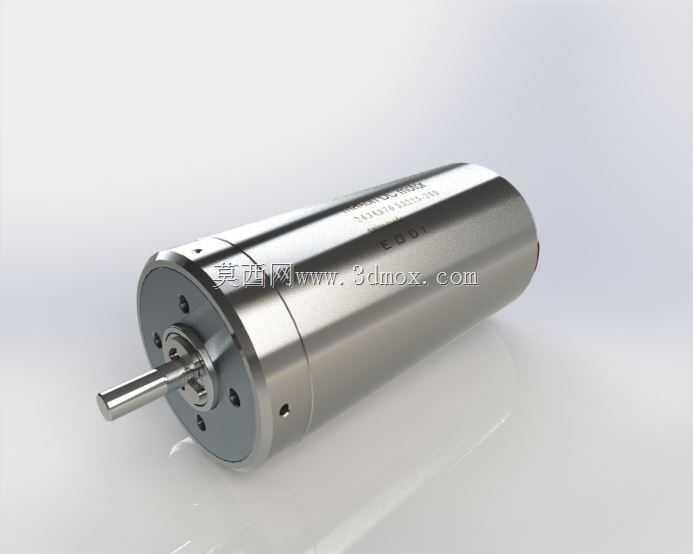

　　再讲安装边界的细节，很多人建模的时候容易忽略电机尾部的两个定位凸台，这两个凸台是和安装座的定位孔过盈配合的，不是靠螺丝硬锁定位，如果安装座上只打了螺丝过孔没做对应的定位沉孔，电机运行时的高频振动会慢慢把螺丝震松，长时间运行后会出现传动偏摆。电机本体的外壳是光滑圆柱面，没有额外的散热筋，这是因为这类小功率伺服的额定负载下发热很低，靠金属外壳和安装座的接触传导就能满足散热要求，建模的时候不要额外加散热结构，不然会和周边的关节护板产生干涉。齿轮头和电机本体的连接段有一圈密封胶圈，这个结构是为了在有少量切削液、粉尘的车间环境下使用，防护等级能到IP54，做设备整体防护设计的时候，这个位置不需要额外加密封罩，只需要保证输出轴端的密封圈不被尖锐零件刮到就行。

　　实际选型和建模校核的时候要注意，这类集成齿轮头的减速比是固定做在壳体里的，不能像分体式减速器那样更换减速比，所以建模前要先确认输出转速和扭矩的匹配性，齿轮头的输出轴径向负载有明确的阈值，不能直接在输出轴上装悬臂长度过大的摆臂，要是负载悬臂太长，得额外加支撑轴承，不然长时间运行会把齿轮头的输出轴承压坏，导致传动精度下降。另外电机尾部的编码器是集成在后端盖里的，没有外凸的编码器壳体，所以轴向安装尺寸只需要算到后端盖的端面就行，不用预留编码器的安装空间，这一点和很多分体式伺服的结构差异很大，不少新手建模的时候会按普通伺服的尺寸留编码器空间，最后导致整体结构尺寸偏大，浪费安装空间。

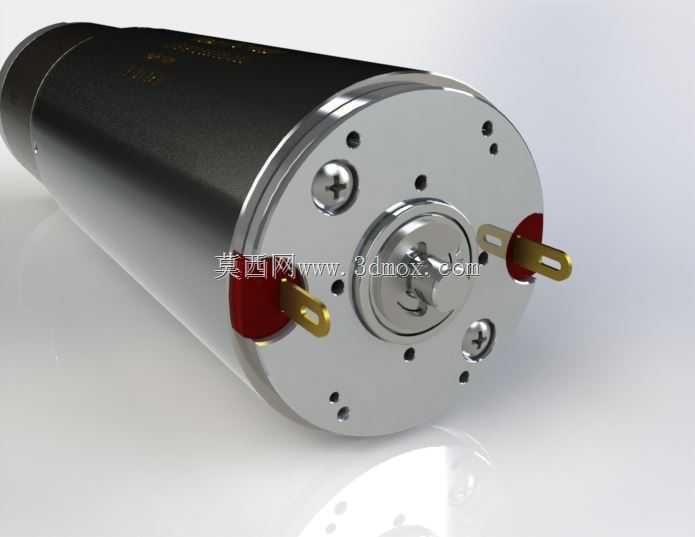

　　从功能特性上看，这类伺服的直流供电特性很适合移动机器人、便携自动化设备的使用场景，不需要高压交流供电，搭配低压直流驱动器就能实现位置、速度、扭矩三环控制，齿轮头采用的是精密行星轮结构，背隙可以控制在1弧分以内，做高精度的点位移动、轨迹跟随的时候不会出现明显的回程误差，比普通的直流减速电机的控制精度高一个量级。建模的时候要注意齿轮头和电机本体的同轴度公差，整个回转体的同轴度要控制在0.02mm以内，不然做运动仿真的时候会出现偏心抖动的问题，和实际设备的运行状态不符。另外输出轴端的两个接线柱的极性要对应正确，红色是动力正极，旁边的接地柱要和安装座连通做等电位连接，避免设备运行时的静电干扰编码器信号，导致位置控制出现丢步的问题。

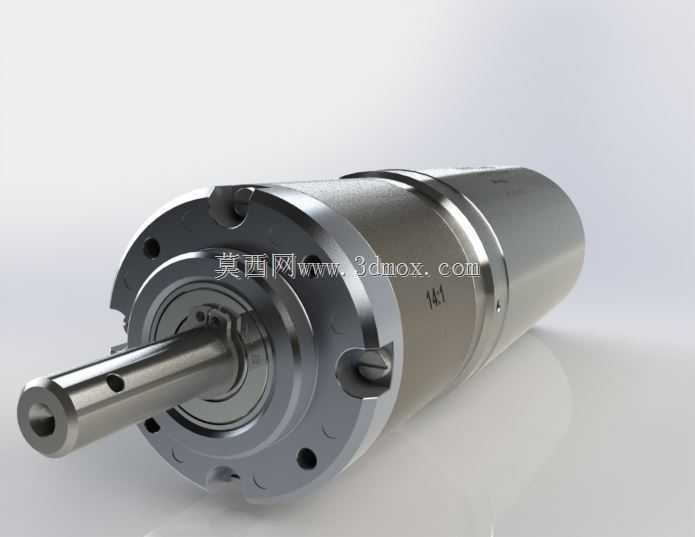

　　很多人在做装配设计的时候，会给这类电机预留太大的周边间隙，实际上因为电机外壳本身是光滑圆柱面，安装的时候只要保证定位凸台卡入安装座的定位孔，周边只需要留1mm的间隙用于装配公差就行，不需要留太大的操作空间，毕竟这类电机都是从安装座的侧面推入锁紧的，不需要径向的大空间操作。齿轮头前端的安装法兰是标准的圆形法兰，四个安装螺丝孔是均布的，建模的时候可以直接调用标准法兰的孔位参数，不用自己重新计算孔位坐标，能节省不少建模时间。
