多通法兰连接真空腔体管路结构

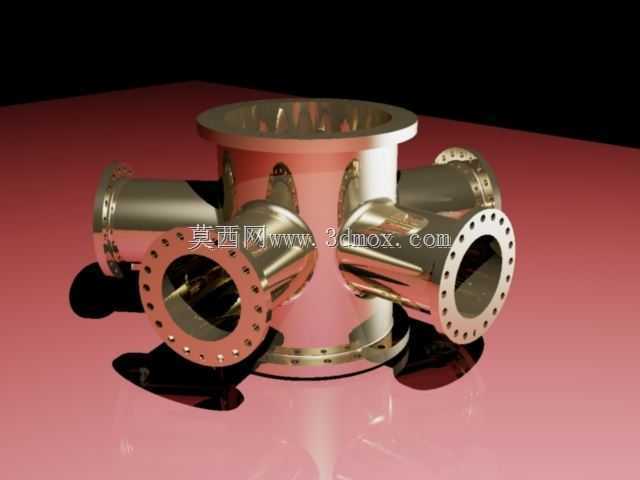

　　该多通管路结构主要应用于高真空流体输送系统、特种化工介质分配管路、真空实验设备腔体连接场景，在半导体真空制程、特种气体输配、低温流体汇流环节中承担多支路介质汇流与分流的核心作用，可实现单主通路与多侧支路的介质导通，满足不同方向管路的对接需求，避免多管路拼接带来的泄漏点过多问题。从结构设计来看，主体采用一体化锻造成型后精加工的工艺思路，主腔体为竖直圆筒结构，上下两端均设置标准法兰连接面，可直接对接竖直方向的主通路管路，侧壁均匀分布四个水平方向的支管，每个支管端部同样加工带螺栓孔的法兰密封面，法兰密封面采用凸面密封结构，可适配金属密封垫或氟橡胶密封圈，满足不同压力等级下的密封要求。设计过程中重点考量了管路流道的平顺性，

　　所有支管与主腔体的交接位置均做圆弧过渡处理，避免直角拐角造成的流体阻力增大、介质残留堆积问题，针对含固体颗粒的介质输送场景，过渡圆弧的半径取值经过流场仿真验证，可有效降低局部湍流产生的概率，减少管路振动与冲蚀磨损。安装边界方面，各法兰端面的螺栓孔采用等节距圆周分布设计，与同通径的标准真空法兰、压力管道法兰具备完全互换性，无需额外加工转接件即可完成对接；整体结构的安装基准以主腔体上下法兰的端面为轴向定位基准，四个侧支管的法兰端面同轴度、与主腔体轴线的垂直度公差控制在机械行业对应压力管路的标准公差范围内，可避免安装后出现管路别劲、密封面压合不均导致的泄漏问题。从功能特性来看，该结构可同时实现五路管路的连通，相比采用多个三通、

　　四通拼接的管路方案，一体化结构的整体刚性更强，在负压工况、压力波动工况下的结构变形量更小，密封可靠性更高；主腔体内部流道无多余拼接焊缝，内壁经过抛光处理后可应用于对洁净度有要求的高纯介质输送场景，减少介质在管壁的附着残留。实际选型应用中，可根据输送介质的腐蚀特性选择对应材质，常规工况采用304不锈钢材质即可满足要求，强腐蚀场景可更换为316L不锈钢或特种合金材质，法兰的压力等级可根据实际管路工作压力匹配对应标准，侧支管的通径可根据各支路的流量需求做等径或异径设计，适配不同流量分配的使用需求。结构建模过程中，所有法兰的螺栓孔位置、密封面尺寸、法兰厚度均严格遵循对应管道法兰的标准参数，主腔体的壁厚经过强度校核，可满足额定工作压力下的强度要求，支管与主腔体连接位置做了加强筋过渡处理，降低焊接或成型过程中的应力集中问题，同时提升整体结构的抗变形能力，在管路安装紧固螺栓时，不会因局部受力过大导致支管变形。
