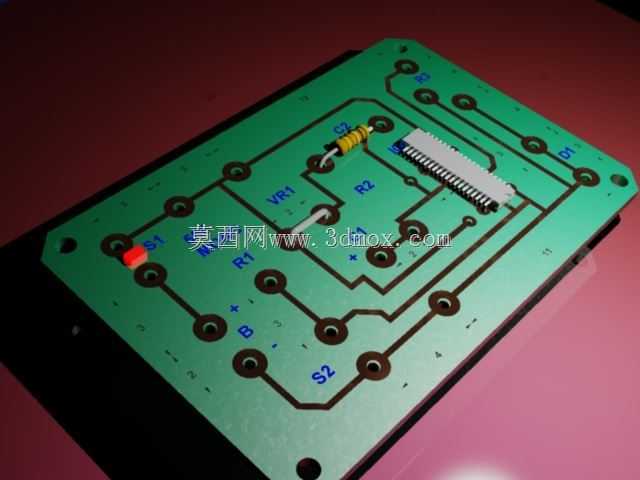

带分立元件布局的单层印刷电路板结构

　　在工业控制板卡、小型传感检测装置的原型开发阶段，这类单层印刷电路板是验证基础电路逻辑最常用的载体，不需要复杂的多层叠层设计，就能完成简单信号采集、调压输出的功能需求，很多入门级电子实训项目、小型检测设备的信号调理模块都会采用这类结构设计。从实际使用场景来看，这类板卡通常直接安装在设备内部的绝缘安装槽内，不需要额外的屏蔽外壳，周边预留的圆形安装孔可以直接通过M3规格的尼龙螺丝完成固定，安装孔的位置避开了板上所有走线与元件焊盘，不会出现螺丝压接线路造成短路的问题，板边到最外侧元件引脚的距离预留了3mm以上的安全间隙，满足常规设备内部的安装爬电距离要求。板上的线路布局完全围绕分立元件的连接逻辑展开，电阻、可调电位器、

　　接线端子的排布顺着信号流向依次布置，输入侧的接线点位集中在板边一侧，输出侧的排针接口布置在另一侧，实际接线时不会出现线缆交叉干扰的问题，可调电位器的调节端朝向板边外侧，设备组装完成后不需要拆开外壳就能完成参数校准，这个细节在批量调试时能节省不少操作时间。板上的焊盘全部采用圆形通孔设计，适配常规的波峰焊工艺，每个焊盘的周边都预留了足够的助焊剂涂布空间，不会出现连焊、虚焊的问题，走线的宽度根据通过的电流大小做了区分，电源回路的走线宽度达到2mm，信号回路的走线宽度控制在1mm，既满足载流要求，也不会过多占用板上的布线空间。从设计思路上来说，这类单层板的布线优先保证大电流回路的路径最短，减少线路上的压降损耗，

　　信号回路的走线避开了板上可能产生干扰的元件，所有元件的高度都控制在15mm以内，不会和设备内部的其他结构件产生干涉，板上预留的测试点位置正好对应常规万用表表笔的接触尺寸，生产检测时可以直接搭表笔测量点位电压，不需要额外焊接测试引线。实际使用中这类板卡可以承载最高1A的持续工作电流，适配5-24V的常规直流供电场景，板上的分立元件全部采用直插封装，后期维修更换时不需要专用的热风焊台，普通电烙铁就能完成元件拆换，对于小批量生产的设备来说，这种设计的维护成本远低于高密度贴片板。板的基材采用常规FR-4环氧玻璃布基板，厚度1.6mm，满足常规工业场景下的结构强度要求，正常安装状态下不会出现板体弯折导致的线路断裂问题，板边做了圆角处理，不会在组装时划伤操作人员的手部或者周边的线缆绝缘层。
