罗尔斯罗伊斯涡扇航空发动机外观结构

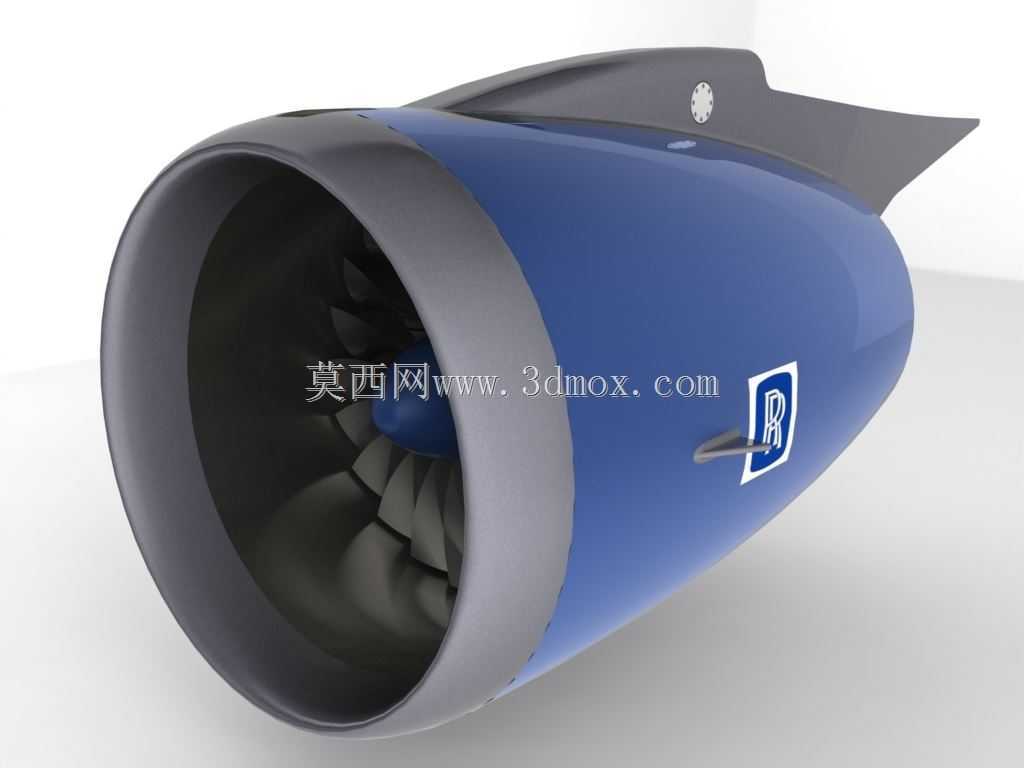

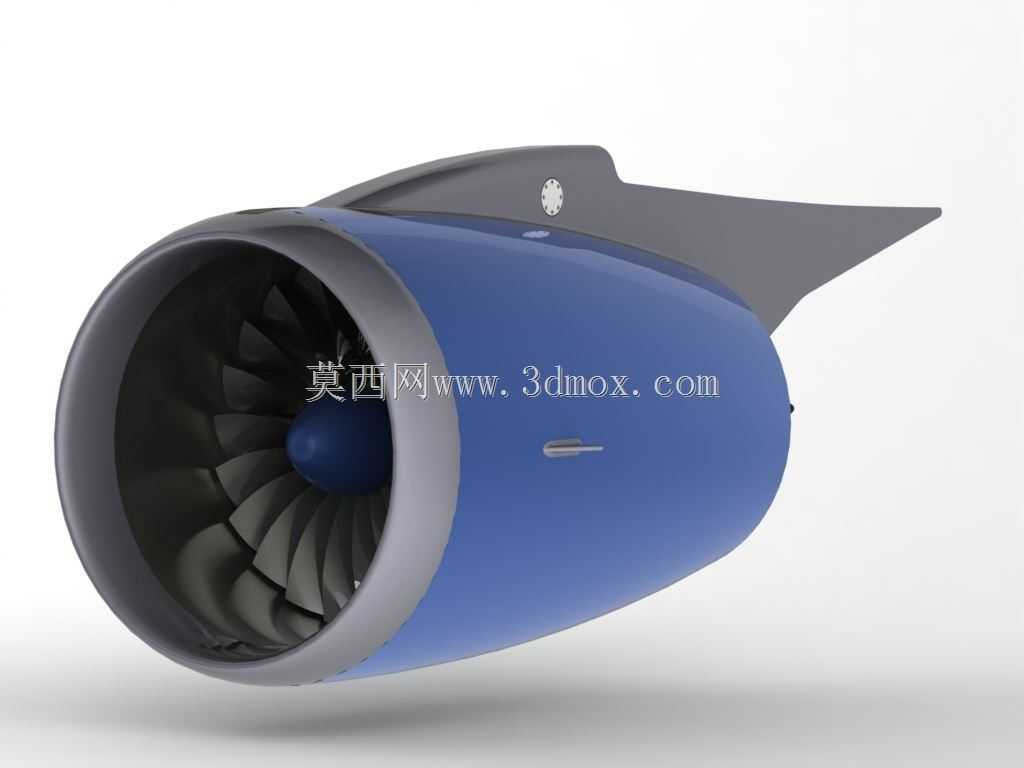

　　该模型还原的是大涵道比涡轮风扇发动机的短舱总成外观结构，这类动力单元是当前民用干线客机、大型军用特种飞机的核心动力来源，承担飞行全阶段的推力输出、引气供给、附件驱动等核心功能，其结构设计直接决定飞行器的燃油经济性、航程载荷能力与运行可靠性。从实际工程应用场景来看，这类大涵道比涡扇发动机通常吊挂于机翼下方或机身尾部，短舱结构需要同时兼顾气动减阻、发动机本体防护、反推装置集成、噪声抑制等多重需求，模型呈现的短舱外轮廓严格遵循气动优化后的流线型设计，进气道唇口采用大圆角过渡构型，能够在不同飞行迎角、不同来流速度条件下保证进气道内流场均匀性，避免压气机进口出现气流畸变引发的喘振、叶片振动等故障。

　　从功能特性来看，模型呈现的短舱部分包含进气道整流罩、风扇机匣外罩、核心机整流段、尾喷口调节段以及吊挂连接结构几个核心部分，进气道内壁的消声衬板安装位、短舱表面的传感器安装座、维护口盖轮廓都做了对应还原，能够直观呈现短舱与内部核心机、风扇单元体的装配边界。短舱上部的吊挂连接结构采用翼型剖面设计，既能够传递发动机的推力、重量载荷到机翼主承力结构，也能够降低吊挂与机翼、短舱之间的干扰阻力，短舱侧面的品牌标识区域对应实际型号的铭牌与警示标识安装位，尾部的尾喷口收敛段做了圆滑过渡，能够保证外涵道冷气流与内涵道热气流的掺混效率，降低排气噪声与红外特征。

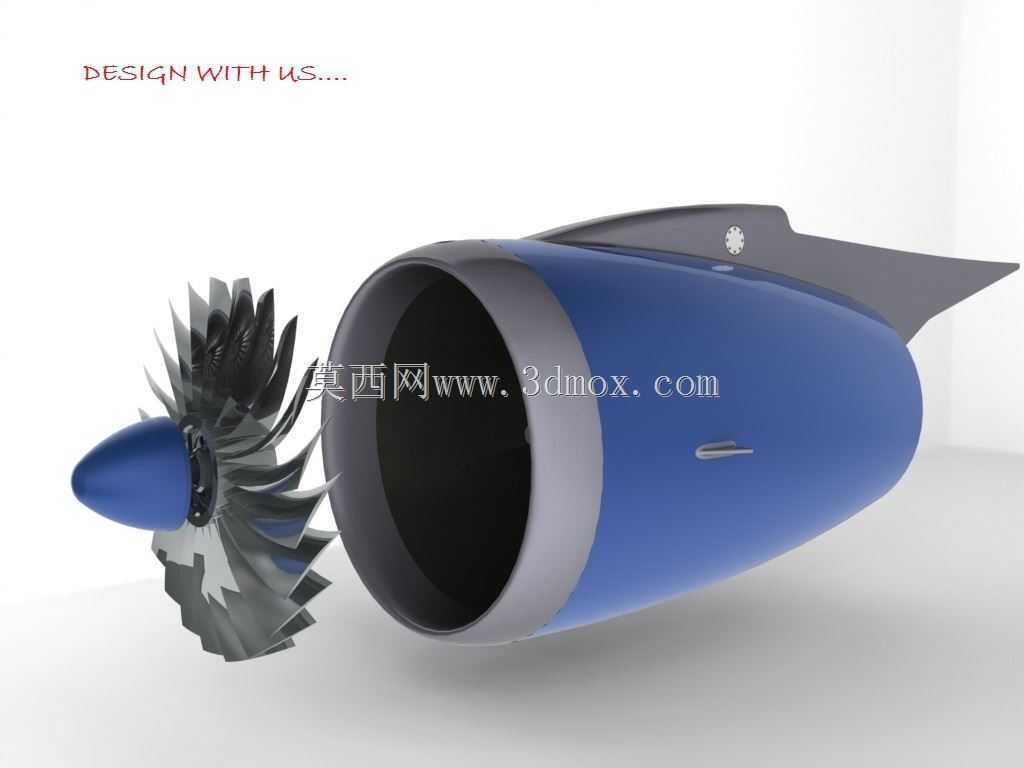

　　从设计思路层面，这类短舱结构在建模时优先保证气动外形的曲面连续性，所有外表面均采用G2连续的曲面构建，避免出现曲面折角引发的气流分离，短舱的分段界面严格对应实际发动机的维护分离面，能够支持风扇单元体、核心机单元体、反推装置单元体的独立拆装演示。进气道唇口的曲率半径经过多轮气动迭代，在地面低速滑行、起飞大推力、高空巡航等不同工况下都能保证进气效率，短舱的最大外径严格匹配对应推力等级发动机的涵道比设计要求，外涵道气流通道的环形截面面积沿程变化经过流场仿真优化，尽可能降低气流在通道内的沿程压力损失。

　　从安装边界与尺寸匹配角度，该短舱模型的吊挂接口位置、安装节轮廓符合民用大涵道比发动机的通用安装接口规范，能够适配主流干线客机的机翼吊挂结构设计，短舱的轴向长度、最大直径、进气道入口直径的比例关系与实际同推力等级发动机保持一致，在进行飞机总体布局装配时，能够准确校核发动机与机翼前缘、襟翼机构、地面维护空间的干涉情况。短舱表面预留的各类传感器安装座位置，对应实际发动机的压力传感器、温度传感器、振动传感器的安装点位，能够支持航电系统、发动机健康管理系统的传感器布局演示，短舱上的维护口盖位置与尺寸也对应实际维护需求，能够满足地面维护人员对内部附件、管路、线缆的检查与更换操作空间要求。

　　在实际工程选型与设计过程中，这类短舱模型可用于飞行器总体布局阶段的气动干涉校核、地面维护设备的适配性设计、发动机安装车的工装结构设计，也可用于航空类教学演示场景，帮助从业者直观理解大涵道比涡扇发动机的外部结构组成、与载机的装配关系。模型的曲面构建逻辑符合航空产品的曲面设计规范，所有曲面均采用参数化构建方式，能够根据不同推力等级的发动机尺寸参数进行快速缩放调整，适配不同型号载机的动力选型需求，短舱的分块设计也能够支持反推装置、反推作动机构等内部结构的进一步细化建模，为后续的详细结构设计提供准确的外形基准。
