民用航空涡扇发动机外观结构三维数模

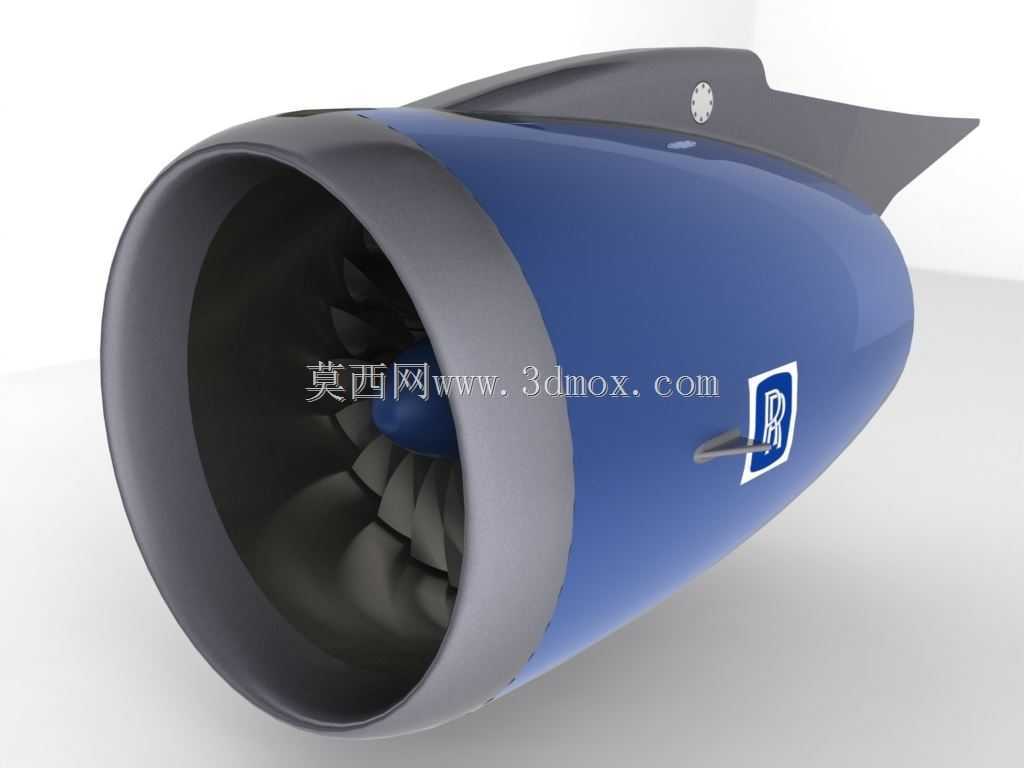

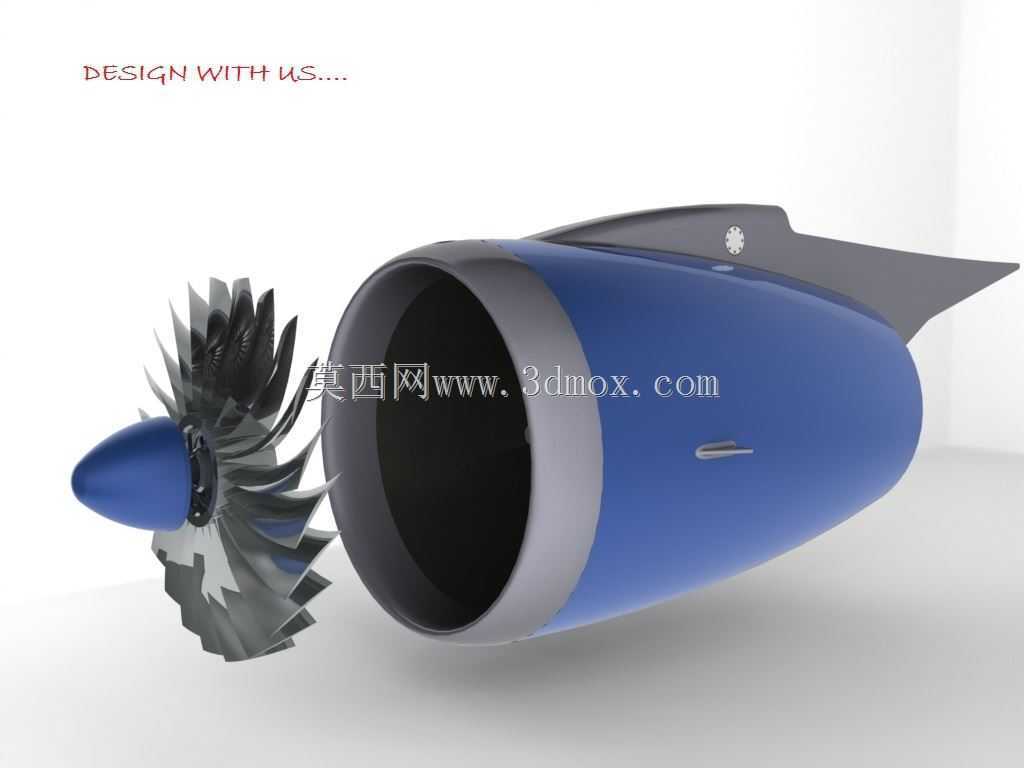

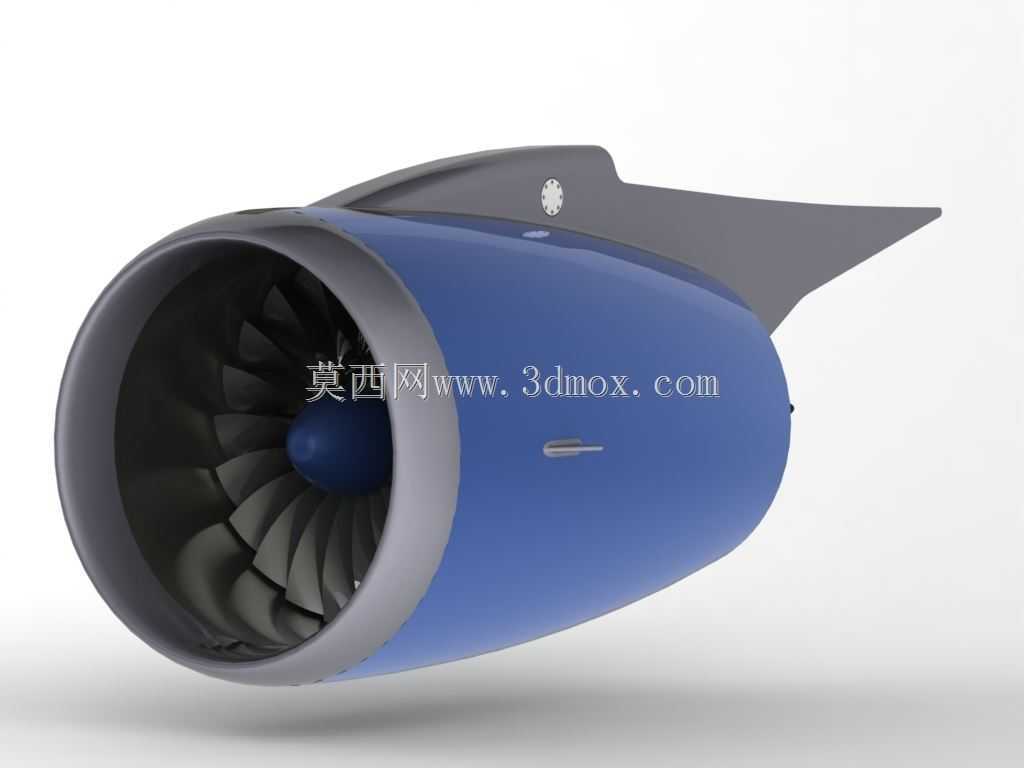

　　在民用干线、支线客机的动力系统选型与结构教学场景中，涡扇发动机是当前应用占比最高的航空动力装置，这款三维数模完整还原了大涵道比涡扇发动机的外部包覆结构、进气道唇口、风扇叶片外露段、外部吊挂接口以及尾喷口过渡段的外形特征，可直接用于航空类专业的结构认知教学、飞机整机吊挂装配的干涉校验、航空地勤培训的外观识别教具开发。从实际工程用途来看，该模型覆盖了涡扇发动机与机翼吊挂连接的核心安装边界，进气道唇口采用大圆弧过渡设计，匹配大涵道比发动机的进气效率需求，外部整流罩的曲面分块完全按照实际发动机的维护口盖布局划分，每一处曲面的拔模角度都预留了实际复合材料蒙皮成型的工艺余量，不会出现建模时忽略工艺性导致的无法落地问题。

　　设计过程中优先保证了外部气动外形的准确性，风扇叶片的前缘后掠角度、叶尖与进气道内壁的间隙值都参考了现役同级别涡扇发动机的实际参数，外部的尾翼状整流结构是发动机反推装置的外部包覆段，模型中预留了反推装置开合的运动间隙，可直接用于添加运动仿真约束，验证反推装置打开时与机翼、吊挂结构的干涉情况。安装边界方面，模型顶部的吊挂连接面做了平面度简化处理，匹配机翼吊挂的安装交点坐标，发动机本体的最大直径、总长度参数按照1:1比例还原，在做整机装配时可直接校验发动机与机翼前缘、地面勤务车辆的安全距离，不需要额外做尺寸缩放调整。从结构特性来看，进气道唇口采用钝头设计，能够在大迎角飞行状态下保证进气道内流场的均匀性，避免风扇叶片出现失速喘振，

　　外部整流罩的蓝色涂装区域为复合材料冷端包覆段，灰色区域为金属材质的进气道唇口与高温段包覆，不同材质区域的分模线位置完全符合实际发动机的热胀冷缩补偿设计，在不同温度工况下不会出现蒙皮挤压变形的问题。模型中风扇叶片的数量、叶型扭转角度都做了精准还原，每一片叶片的安装角都沿径向呈线性变化，匹配风扇转子在不同转速下的气动效率最优区间，在做教学演示时可直观展示涡扇发动机的进气压缩过程的核心结构。对于从事航空结构设计的从业者来说，这个模型可以作为吊挂结构设计的基准参考件，在初步设计阶段快速完成发动机与机翼的装配干涉检查，不需要从零开始搭建发动机的外部曲面，能够大幅缩短初步方案的迭代周期；对于职业院校的航空维修专业来说，

　　该模型可用于开发虚拟拆装实训课件，让学员快速识别涡扇发动机的外部口盖位置、关键部件的外形特征，降低实机培训的成本与安全风险。需要注意的是，该模型侧重外部结构的还原，内部的高压压气机、燃烧室、涡轮等热端部件未做详细建模，适用于外部装配、外观展示、气动外形初步校验类的工作场景，若要用于内部流场仿真、热结构分析则需要补充内部核心机的结构细节。模型的曲面全部采用G2连续过渡，不存在曲面褶皱、尖角等建模缺陷，导入各类三维软件后都可以直接编辑，不需要做几何修复工作，外部的标识位置也按照实际发动机的喷涂规范做了预留，可根据不同的应用场景替换对应的标识内容，满足不同机型的演示需求。在做地面保障设备的设计时，也可以将该模型作为干涉校验基准，验证发动机维护梯架、加油车、气源车与发动机的安全操作距离，避免保障设备在作业过程中磕碰发动机蒙皮或唇口结构。
