汽车燃油供给系统化油器结构设计

　　化油器作为传统内燃机燃油供给系统的核心部件，在化油器式发动机的动力输出过程中承担着不可替代的作用，其核心功能是根据发动机不同工况的运行需求，将燃油与空气按照合适的比例进行充分混合，形成浓度适宜的可燃混合气输送至气缸燃烧做功，直接决定发动机的动力响应、燃油经济性与排放表现。从实际应用场景来看，这类结构的化油器多适配于小排量乘用车、通用动力机械以及老式摩托车的动力单元，在电喷技术全面普及之前，是汽油发动机实现燃油雾化混合的主流方案，即便在当前的通用小型汽油机、特种作业动力设备上，这类结构简单、维护成本低的化油器仍有广泛的应用空间。

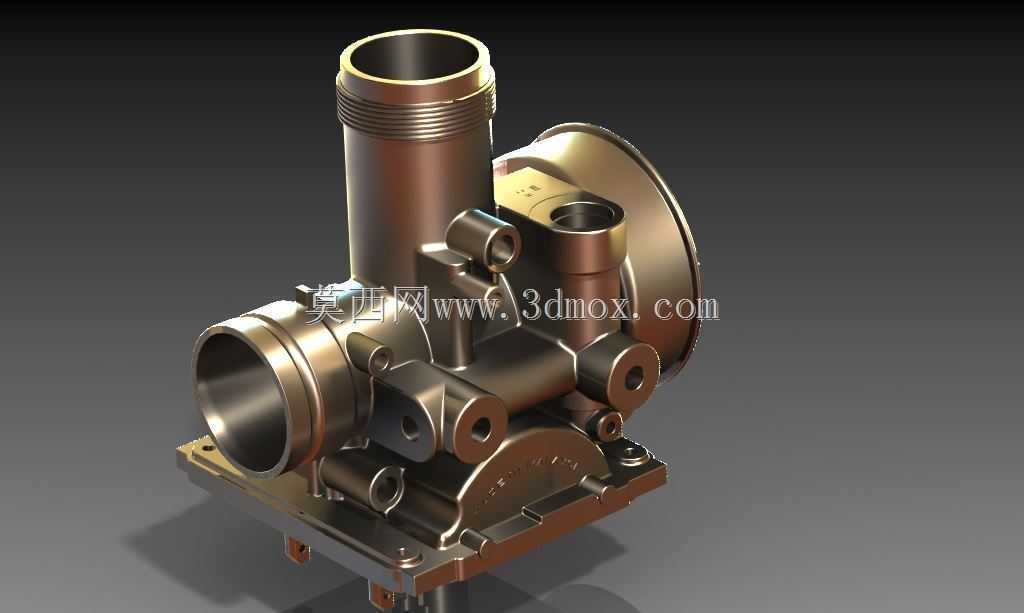

　　从结构设计思路来看，这款化油器的整体布局围绕进气通路、燃油计量、节气门控制三个核心模块展开，主体采用一体化铸造成型的壳体结构，上部设置的大直径接口为空气进气端，加工有标准的环形密封槽与卡接螺纹，用于对接空气滤清器总成，保证进气的清洁度与连接密封性；侧部的水平通路为混合气输出端，通过法兰结构对接发动机进气歧管，法兰面预留的多个螺栓安装孔位严格匹配对应机型的进气口安装边界，安装面的平面度公差控制在0.05mm以内，避免出现混合气泄漏导致的空燃比失准问题。下部的安装底座设置有定位销孔与固定螺栓位，可直接固定在发动机缸体的对应安装支架上，整体安装边界的尺寸设计充分考虑了发动机舱的布局空间，避免与周边的点火线束、冷却管路产生运动干涉。

　　在功能特性的设计上，这款化油器集成了主供油系统、怠速供油系统、加速泵系统与加浓系统多个功能单元，壳体上分布的多个不同直径的通孔分别对应燃油进油口、怠速量孔安装位、空气量孔通道以及节气门轴的安装孔位，各油道、气道的孔径与走向经过反复匹配计算，能够在发动机怠速、中小负荷、全负荷以及加速工况下，自动调整燃油的供给量，保证混合气浓度始终处于最优燃烧区间。比如怠速工况下，节气门接近关闭状态，此时主供油系统不参与工作，燃油通过怠速量孔与怠速空气量孔预先混合后，从节气门后方的怠速喷口喷出，维持发动机的稳定怠速运转；当节气门全开进入全负荷工况时，加浓系统会额外供给部分燃油，加浓混合气以满足发动机输出最大功率的需求；急加速工况下，加速泵会快速泵出一定量的燃油喷入进气通路，避免混合气瞬时过稀导致的加速顿挫问题。

　　从外形结构来看，化油器的金属壳体表面做了防锈氧化处理，各连接部位的凸台、加强筋设计既提升了壳体的结构强度，避免安装紧固过程中出现壳体开裂，也为外部的油门拉线、阻风门拉线、燃油管路提供了可靠的固定点位。节气门轴与壳体之间采用铜套配合结构，减少长期往复转动带来的磨损，延长部件的使用寿命；浮子室的设计集成在壳体侧部的腔体内，通过浮子与针阀的配合控制进油量，维持浮子室内的油面高度稳定，保证各工况下供油压力的一致性，避免车辆在倾斜、颠簸路面行驶时出现油面波动导致的供油异常。

　　在三维建模过程中，这类部件的设计需要重点关注各油道、气道的连通关系，避免出现内部通道干涉、壁厚不均的问题，壳体的铸造拔模角度通常设置在1-3度之间，满足金属铸造的工艺要求；各运动部件比如节气门片、加速泵活塞、阻风门的运动行程需要做运动仿真校核，保证转动、往复运动过程中无卡滞、无干涉；安装接口的尺寸公差需要严格匹配对接部件的标准要求，密封面的粗糙度控制在Ra1.6以下，保证密封性能。对于结构设计从业者来说，拆解这类化油器的三维结构，能够清晰理解传统内燃机燃油供给系统的工作逻辑，掌握流体通路类部件的设计要点，包括不同工况下的流量匹配、密封结构设计、铸造工艺性优化等实用设计经验，也能为后续小型动力设备的供油系统改造、通用机械的配件国产化设计提供可靠的结构参考。
