汽车燃油供给系统化油器结构设计

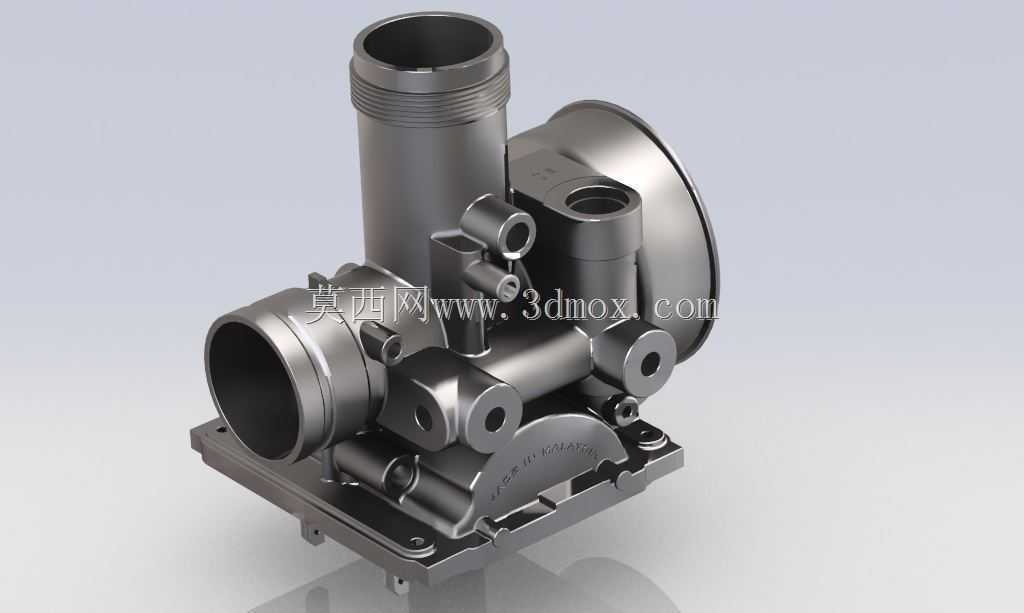

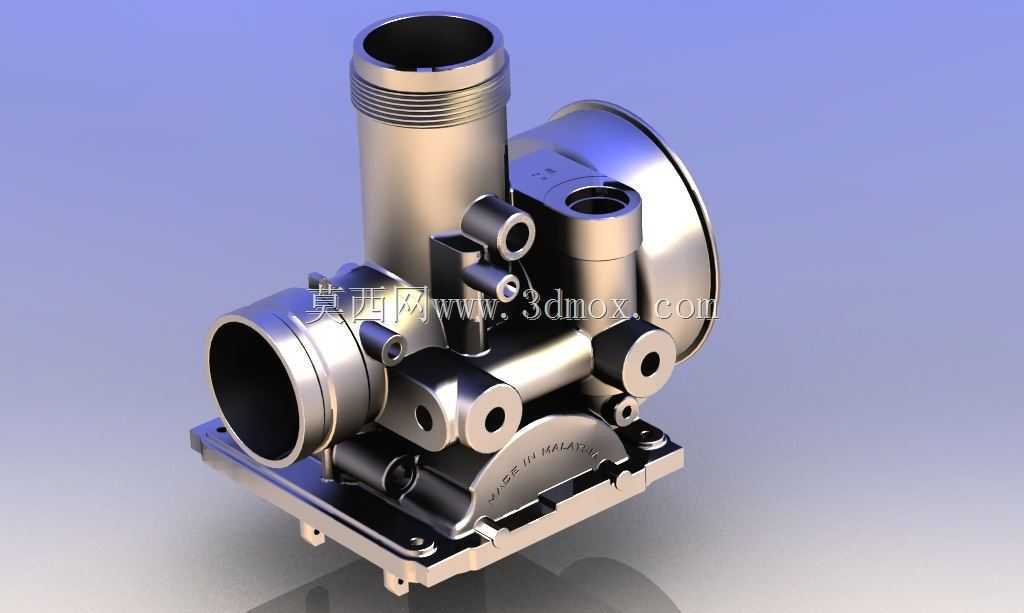

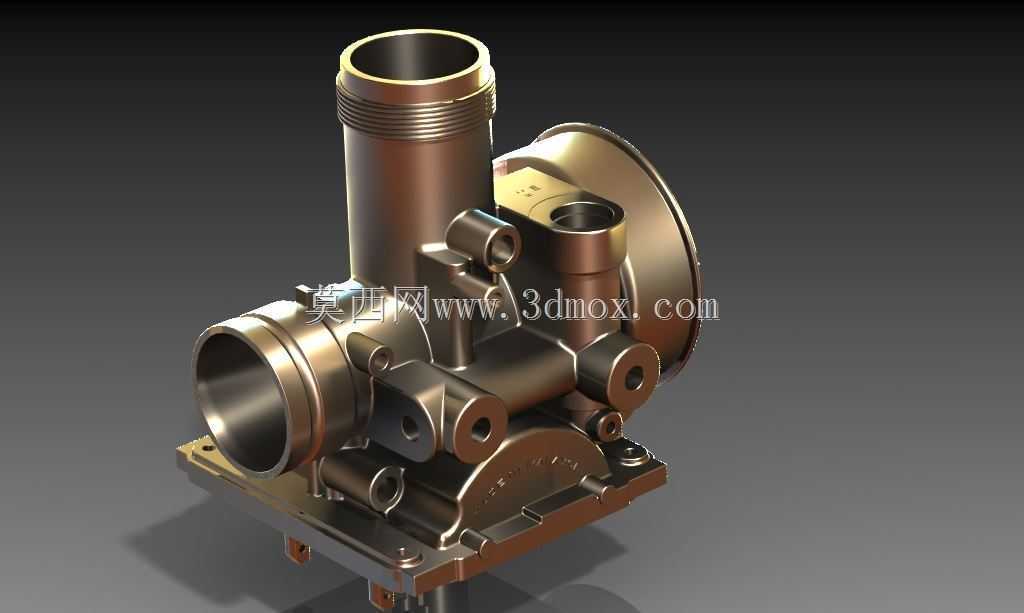

　　在小排量通用动力与老式乘用车辆的燃油供给体系中，化油器是承担燃油雾化、空燃比匹配的核心部件，其结构设计的合理性直接决定发动机怠速稳定性、工况过渡平顺性与全负荷动力输出表现。本次呈现的化油器结构，完全围绕实际装车的使用需求展开设计，所有接口、安装位、内部油道气道的布局都经过实际工况的适配校验。

　　从实际应用场景来看，这类化油器多用于单缸或双缸的小排量汽油机，覆盖通用机械、老式乘用车辆、轻型摩托等动力单元，核心作用是根据发动机不同工况的进气负压，自动吸出对应量的燃油并将其击碎雾化，与进入的空气按合适比例混合后送入气缸燃烧，不需要复杂的电子喷油控制逻辑，结构可靠性高、维护成本低，在对成本敏感、工况相对稳定的动力场景中仍有广泛应用。

　　从功能特性上看，该结构完整保留了化油器的核心功能模块：顶部的直立接口为进气喉管接入端，内壁加工有标准密封螺纹，用于对接空气滤清器后的进气管道，保证进气路径的密封性，避免未经过滤的空气直接进入气缸造成磨损；侧面大口径敞口结构为节气门安装腔，内置的蝶形节气门通过转轴与外部油门操纵机构连接，通过改变通道开度控制进气量，匹配不同负荷下的动力需求；下部的方形安装底座带有四个对称布置的固定螺栓孔，用于将化油器整体紧固在发动机进气歧管的安装面上，底座与歧管结合面加工有密封槽，可加装密封垫避免混合气泄漏，保证进气负压的稳定。

　　设计思路上完全遵循化油器的工作原理进行结构排布：内部的浮子室结构集成在主体侧方的圆形腔体内，用于存储一定量的燃油，通过浮子机构控制进油针阀的开度，维持浮子室内油面高度的稳定，避免油面过高造成混合气过浓、油面过低导致供油不足的问题；喉管位置设置有多层燃油喷口，对应怠速、过渡、全负荷不同工况的供油需求，当空气流经喉管产生负压时，燃油会从对应喷口被吸出，被高速气流击碎成细小油雾，与空气充分混合；侧面布置的多个小型接口分别对应怠速调整螺钉安装位、燃油进油口、真空信号取压口，每个接口的位置都经过流道优化，避免内部气道油道出现直角转弯造成流动阻力过大，影响供油响应速度。

　　从安装边界与尺寸适配来看，该化油器的整体安装轮廓完全匹配常规小排量汽油机的进气歧管接口尺寸，底座安装孔的孔距、喉管的通径、节气门转轴的伸出长度都符合通用配套的尺寸规范，不需要额外改装即可直接替换同规格的原厂化油器部件；所有外部操纵接口的位置都预留了足够的安装操作空间，油门拉线、燃油管路、怠速调整的操作位置不会与发动机周边的其他部件发生干涉，日常维护调整时不需要拆卸化油器本体即可完成怠速转速、混合气浓度的微调。

　　结构细节上，主体采用一体化压铸的铝合金基体设计，所有油道气道都在压铸后经过精密加工去除毛刺，避免流道内的凸起造成燃油附着、雾化不良的问题；各个活动部件的配合间隙都经过公差匹配，节气门转轴与基体之间的密封结构可避免长期使用后出现漏气，导致怠速不稳的问题；外部的加强筋布局既保证了整体结构的刚度，避免安装紧固时基体发生变形，又尽可能控制了整体重量，符合车用部件轻量化的设计要求。
