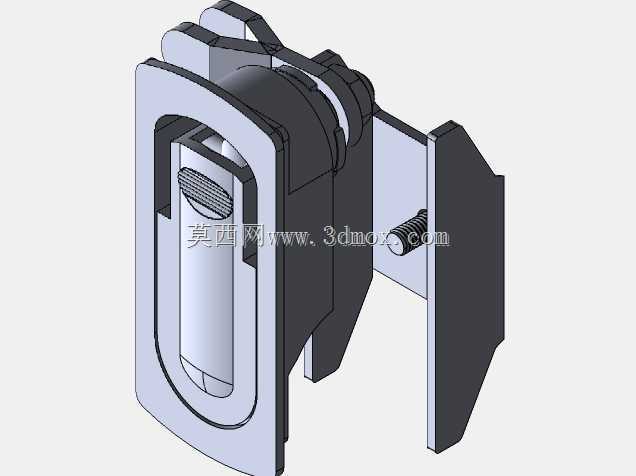

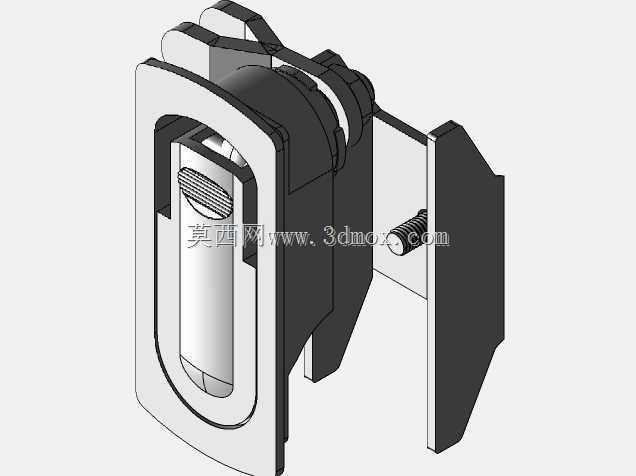

嵌入式按压式机柜门锁三维结构设计

　　这款嵌入式按压门锁的结构设计，核心面向工业电控柜、通讯设备箱、小型检测仪器壳体的侧装锁闭需求，在各类工业现场的设备防护场景中，这类锁具的使用占比极高，尤其是需要频繁开合检修、同时对安装面平整度有要求的设备面板，传统外挂式锁具突出安装面的结构很容易在设备转运、现场布线过程中被剐蹭损坏，甚至勾挂线缆造成安全隐患，而这款锁采用全嵌入式的安装结构，锁体主体完全沉入面板预留的安装槽内，闭合状态下外露面与安装面板基本齐平，从根源上避免了外挂锁具的剐蹭问题。

　　从实际使用逻辑来看，这款锁采用按压触发的解锁方式，日常锁闭状态下锁舌处于弹出卡位状态，将门板与柜体框架牢牢卡合，解锁时只需按压外露的锁面端盖，内部的弹性复位机构会带动锁舌回缩，同时端盖弹出形成可握持的抠拉位，操作人员无需额外工具，单指按压后顺势抠拉即可打开门板，整个操作动作连贯顺畅，哪怕是戴薄劳保手套的工况下也能顺利操作，不会出现细小锁孔难以对准、旋钮打滑拧不动的问题，非常适合车间现场、户外基站这类操作人员手部可能沾有油污、佩戴防护手套的使用场景。

　　在结构设计的细节处理上，这款锁的内部传动做了多组限位结构，锁舌的伸缩行程做了严格的边界限制，不会因为按压力度过大导致锁舌过度回缩脱出卡位，也不会因为长期使用出现锁舌歪斜卡滞的问题；锁体与安装面板的配合部位设计了带定位止口的安装法兰，安装时只需在面板上开出对应尺寸的矩形安装孔，将锁体从外侧嵌入安装孔，法兰面贴合面板外侧后，从内侧通过配套的卡扣或者螺丝紧固即可完成安装，不需要在面板上做复杂的沉台加工，普通的钣金激光下料、折弯成型后的柜体面板就能直接适配，大幅降低了柜体加工的工艺难度。

　　从安装边界的尺寸设计来看，这款锁的安装孔适配1.2mm到2.5mm厚度的钣金面板，这个厚度区间刚好覆盖了市面上绝大多数工业机柜、仪器箱体的常用钣金厚度，不需要针对不同板厚额外定制安装附件；锁体嵌入面板后的内部纵深尺寸控制得非常紧凑，不会占用柜体内部过多的布线空间，哪怕是内部空间局促的小型接线盒、传感器防护箱，也不会出现锁体与内部元器件、布线线束干涉的问题；锁舌的卡位伸出长度经过反复校核，既保证了锁闭后与柜体框架的足够咬合深度，避免设备运输过程中震动导致锁舌脱开门板弹开，又不会因为伸出过长导致关门时锁舌与柜体边框发生硬碰撞，长期使用也不会出现锁舌变形、边框掉漆的问题。

　　在材质适配的结构预留上，这款锁的外露端盖、锁壳主体可以根据使用场景选择不同的材质，普通室内机柜场景可以采用阻燃ABS注塑材质，重量轻成本低，绝缘性能好，不会出现导电风险；户外或者有油污腐蚀的场景，可以更换为锌合金压铸的外壳，表面做喷塑或者镀铬处理，耐候性、抗腐蚀能力更强，内部的弹性件采用不锈钢材质，弹簧的弹力经过匹配调校，按压力度控制在合适的区间，既不会因为弹力过小导致锁闭不紧，也不会因为弹力过大导致按压费力、长期使用后复位机构疲劳失效。

　　另外这款锁的结构还做了防误锁的设计，当门板处于打开状态时，锁舌会被内部的限位机构临时卡位，不会自动弹出，避免关门时操作人员忘记将锁舌复位，导致锁舌直接撞击柜体边框造成损坏，只有当门板完全闭合到位，锁舌对准柜体上的锁卡位时，按压端盖才会带动锁舌弹出完成锁闭，这个细节设计在实际批量设备装配过程中，能大幅减少现场安装调试时的锁具损坏率，也能避免日常检修后关门误操作导致的锁具故障。从三维建模的结构还原度来看，整个锁的所有配合间隙、传动行程、安装定位特征都做了1:1的还原，不管是用来做柜体设计的装配干涉检查，还是用来做锁具本身的结构优化参考，都能直接适配，不需要再额外调整尺寸参数。
