标准轭辊滚子轴承三维结构设计

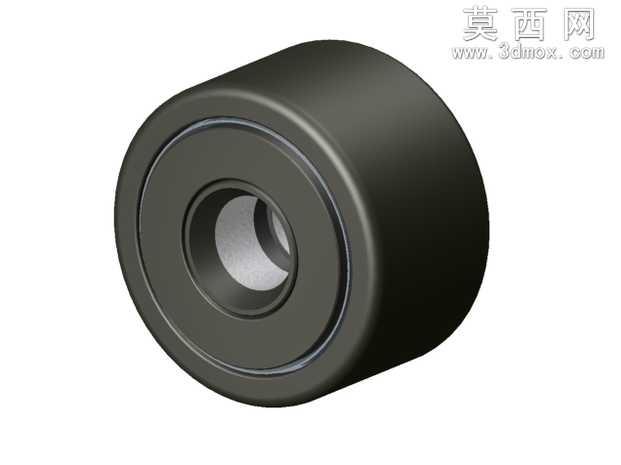

本模型为标准轭辊类滚子轴承，建模过程以回转类零件的参数化设计逻辑为核心，首先基于径向承载的工况需求确定核心尺寸链：以中心安装通孔为定位基准，依次构建内圈滚道、滚动体排布腔、外圈承载面的同轴回转特征，保证各回转面的同轴度公差符合重载支承部件的设计要求。建模阶段优先采用旋转凸台命令生成轴承的主体基体，针对滚子的排布，通过圆周阵列命令实现滚动体沿滚道的等距均布，确保每个滚子与内外圈滚道的接触间隙一致，避免出现承载不均的结构缺陷。材质设计上，针对轴承的耐磨、抗疲劳使用需求，为内外圈及滚动体赋予高碳铬轴承钢材质，调整材质参数呈现出哑光深灰的金属质感，表面设置细微的磨削纹理还原真实机加工的表面状态，无多余的装饰性镀层，符合工业支承部件的实用属性。结构设计层面，外圈采用加厚圆柱外壁设计，可直接作为轭辊的承载接触面使用，省去额外加装辊套的装配环节，内圈的中心通孔设置适配标准安装轴的公差配合尺寸，两端的密封槽结构预留了密封件的安装位置，可有效阻挡外界粉尘、杂质进入滚道内部，延长轴承的使用寿命。渲染阶段采用柔和的工业漫反射光源，从斜上方45度投射光线，清晰呈现出轴承端面的阶梯环槽结构、内孔的倒角特征以及外圈圆柱面的轮廓，避免强反光造成的结构细节丢失，整体模型严格遵循标准轭辊轴承的实物尺寸比例，各部件之间的装配关系清晰，无干涉、错位的结构问题，可直接用于输送设备、重载导向机构的虚拟装配验证、工况模拟演示等场景，完整还原了该类支承部件的结构特征与设计逻辑。
