C700GP圆形平行切刀结构设计

项目分类:通用五金配件 发布时间:2022-05-03 ID:610403
  • C700GP圆形平行切刀结构设计
  • C700GP圆形平行切刀结构设计
  • C700GP圆形平行切刀结构设计
  • C700GP圆形平行切刀结构设计
  • C700GP圆形平行切刀结构设计
  • C700GP圆形平行切刀结构设计
  • C700GP圆形平行切刀结构设计
  • C700GP圆形平行切刀结构设计
  • C700GP圆形平行切刀结构设计
  • C700GP圆形平行切刀结构设计

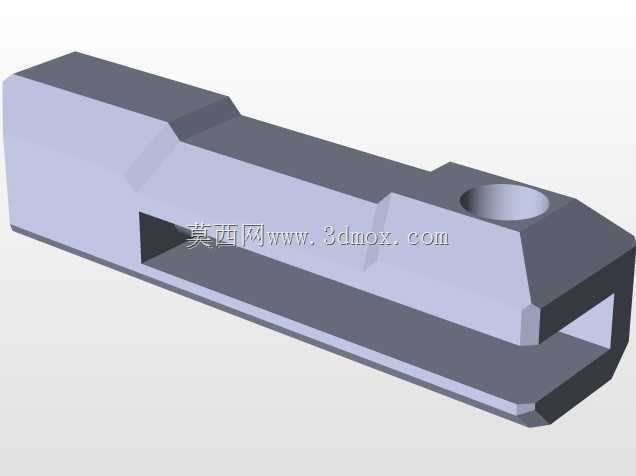

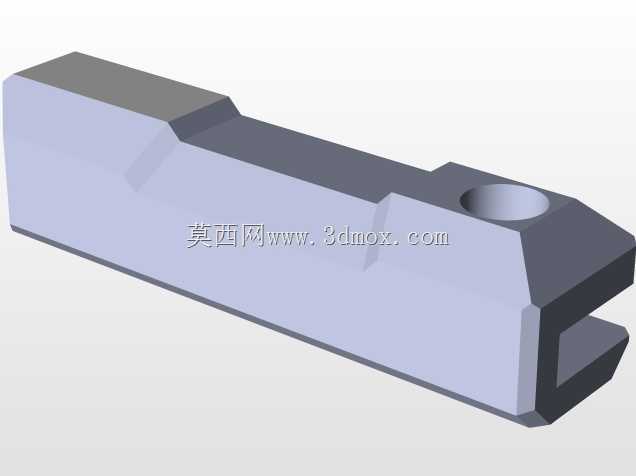

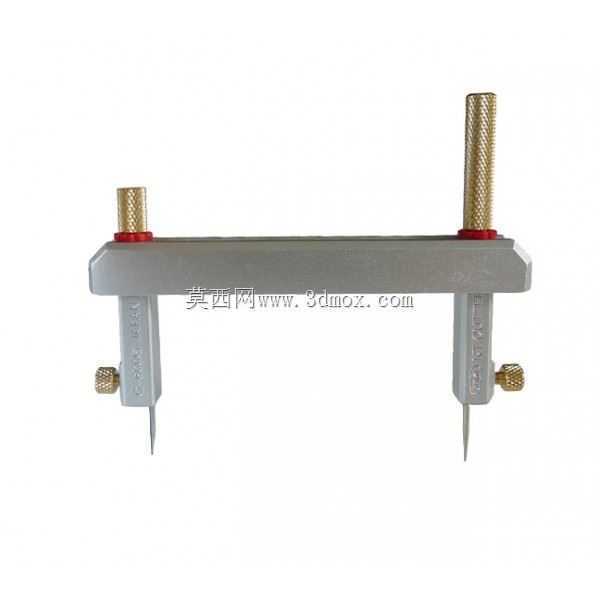

  在管材类工件的连续裁切加工场景中,这类平行布置的圆形切刀结构是保障切口端面平整、无翻边毛刺的核心执行部件,常见于薄壁金属管、绝缘套管、小直径棒材的定长切断工位,适配自动化送料的连续加工产线,相比单刃冲切结构,平行双切刀的受力对称性更好,裁切过程中不会出现管材单侧受压变形的问题,尤其适配壁厚0.5-2mm的铜质、铝质导气管以及工程塑料类绝缘套管的加工需求。从结构设计逻辑来看,该刀具采用双平行刀臂的布局形式,两根长条形刀体沿送料轴线平行排布,刀头位置设置环形抱紧结构,待加工管材从刀体中部的贯通区域穿入,裁切动作触发时,两刀臂沿平行于管材径向的方向同步进给,圆形刃口逐步切入管材外壁,整个切削过程中刃口与管材外壁的接触为环形线接触,

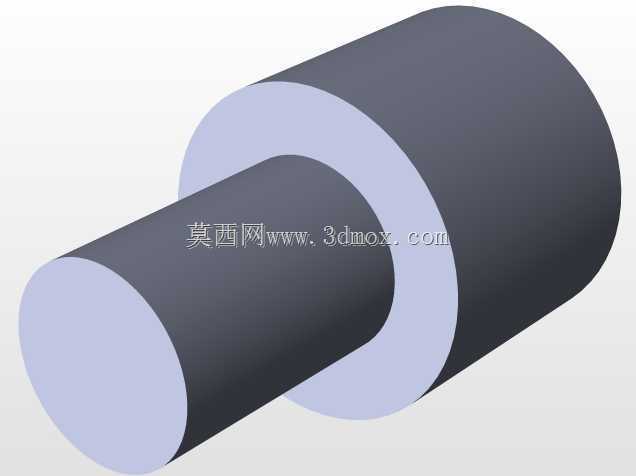

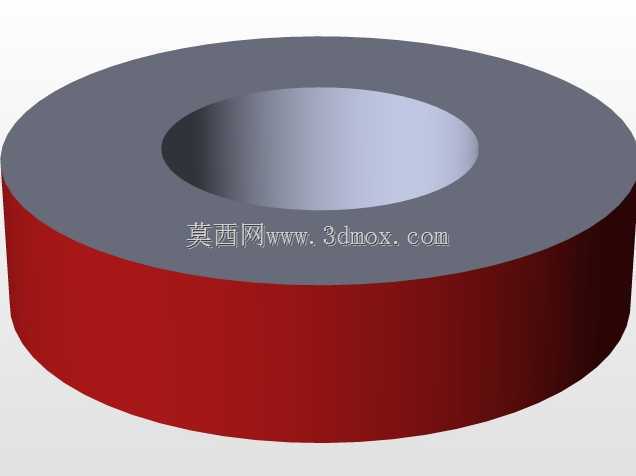

  切削力沿管材圆周均匀分布,避免了单侧冲切带来的管材压扁、切口倾斜问题。刀体尾部设置的柱状安装柄,用于和裁切设备的动力执行端连接,安装柄上配置的红色限位环,用于限定刀体进给的极限行程,防止刃口过切碰撞到对侧的定位工装,同时也能在安装时快速定位刀体的装配深度,减少现场调试的对刀时间。刀臂的截面采用矩形变截面设计,靠近刀头的位置截面厚度更大,保障刃口位置的刚性,避免高速裁切时刀臂出现挠曲变形,靠近安装柄的位置适当缩减截面尺寸,降低整个刀具组件的运动惯量,适配高频次的往复裁切动作,在每分钟60-120次的连续裁切工况下,刀体的形变量能控制在0.02mm以内,保障长期加工的尺寸稳定性。从安装边界来看,

  该刀具的贯通区域适配最大外径12mm的圆形管材,刀体总长度控制在180mm范围内,安装柄直径为8mm,可直接适配常规裁切设备的标准夹头,不需要额外定制转接工装。两平行刀臂的间距为15mm,预留了足够的排屑空间,裁切产生的细屑可以从两刀臂之间的间隙自然掉落,不会堆积在刃口位置影响切削精度。刃口部分采用圆弧过渡设计,没有尖锐的应力集中角,在正常的安装使用条件下,刃口的抗崩损性能相比直刃切刀提升40%以上,尤其适合裁切带有少量玻纤填充的硬质工程塑料管材,不会出现刃口崩缺导致的切口拉丝问题。在实际产线应用中,这类平行圆形切刀还可以配合送料机构的编码器实现定长裁切,刀体的进给行程可以根据管材壁厚灵活调整,当裁切薄壁塑料套管时,

  进给行程设置为刚好切透管壁即可,能大幅降低刃口的磨损速度;当裁切薄壁金属管时,可以在刃口位置添加微量的切削润滑,进一步提升切口的光洁度。整个刀具的结构没有复杂的异形曲面,加工工艺性好,刀体部分可以采用整体高速钢磨削加工,也可以采用分体式结构将硬质合金刀头焊接在刀臂前端,平衡制造成本和使用寿命。在三维建模过程中,需要重点校验两刀臂的平行度公差,装配后两刀臂的平行度误差需要控制在0.01mm以内,否则会出现一侧刃口先接触管材的问题,导致切口出现台阶、翻边缺陷;同时需要校验刃口位置的同轴度,确保环形刃口的中心与管材送料轴线重合,避免裁切时出现偏心切削导致的管材变形。此外,刀臂上设置的两处弧形支撑凸台,用于在刀体进给过程中与设备的导向槽配合,为刀体提供径向支撑,避免长悬臂结构带来的刀头颤动问题,保障裁切过程的稳定性,这两处凸台的弧度与导向槽的弧度完全匹配,装配后间隙控制在0.005-0.01mm之间,既保证刀体可以顺畅往复滑动,又不会出现径向窜动。
