双孔螺旋压接式接线端子结构设计

　　在低压电气控制回路、小型传感器信号转接、PCB板载接线模块的实际应用场景里，这类双路螺旋压接端子是解决细径导线快速固定、避免导线松脱引发信号中断或接触打火的常用基础连接件。不同于插拔式端子对导线端头预处理的高要求，螺旋压接结构可直接适配剥除绝缘层的单股或多股铜导线，无需额外压接冷压端头，现场接线作业效率更高，在小空间控制柜、分布式传感器接线节点、教学实验台接线模块上的应用占比逐年提升。

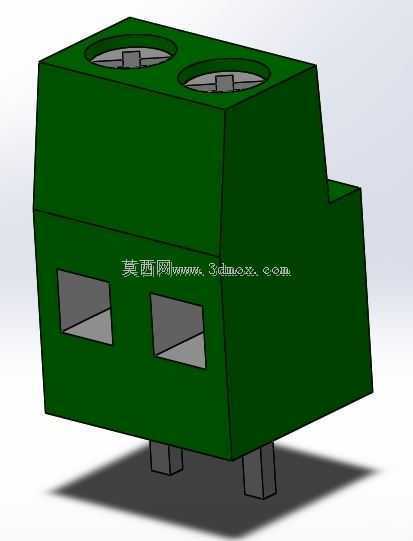

　　从实际功能特性来看，该端子采用两路独立螺旋压接腔设计，顶部两个圆形孔位为螺丝拧入通道，作业时将剥好的导线从对应侧方窗口插入腔体，拧紧顶部的压接螺丝即可依靠螺丝端部的压力将导线牢牢压在腔体内部的导电基座上，压接后导线拉脱力可满足常规低压电气连接的可靠性要求，不会因设备运行产生的小幅振动出现松脱。正面开设的两个方形窗口一方面是导线插入的对位观察口，接线时可直观确认导线是否插至腔体底部，避免虚接；另一方面也可作为检修时的导线状态观察窗，无需拆解端子即可快速查看内部导线是否存在氧化、断丝等问题。底部伸出的两个定位插脚，是针对PCB板安装设计的插装结构，可直接插入PCB板对应孔径的安装孔后过波峰焊完成固定，无需额外螺丝固定，适配自动化贴片焊接后的波峰焊工序，能大幅降低板载接线模块的组装工时。

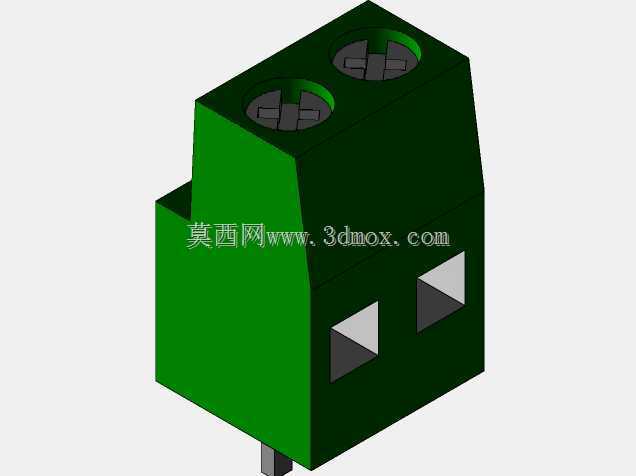

　　在结构设计思路上，该端子的绝缘外壳采用阶梯式方块造型，并非规则长方体，后侧的凸起结构是为了避让压接螺丝的尾部行程，避免螺丝拧至最深处时顶穿外壳，同时阶梯造型也能在多端子并排安装时形成自然的对位卡扣基准，多个同规格端子拼接时可依靠侧面的贴合面自动对齐，无需额外的拼接固定件。外壳材质选用常规热固性绝缘塑料，可满足日常低压场景下的绝缘耐压要求，同时具备一定的抗形变能力，拧紧螺丝时不会因压力过大出现外壳开裂问题。压接螺丝选用标准十字槽机丝，适配常规螺丝刀作业，无需特殊工具即可完成接线操作，降低现场维护的工具门槛。内部导电基座采用一体化铜质结构，两路压接腔的导电部分相互独立，避免两路信号出现串扰，适配直流信号、低压交流电源的转接需求。

　　从安装边界与尺寸适配角度来看，该端子的整体外形紧凑，宽度方向尺寸控制在双路接线的最小必要范围，在PCB板上占用的安装面积极小，适合高密度排布的接线场景。底部两个插脚的中心距符合常规小端子的通用安装孔距标准，可直接替换同规格的老旧端子，无需重新设计PCB板的开孔位置。顶部两个螺丝孔的中心距预留了足够的螺丝刀操作空间，拧其中一个螺丝时不会与另一个螺丝的操作位产生干涉，单人单手即可完成接线作业。侧方导线插入窗口的高度适配0.5-2.5平方毫米的常规细导线，可覆盖大部分传感器信号接线、小功率控制回路电源线的线径范围，无需针对不同线径更换端子型号。外壳底部与PCB板贴合的平面做了平整度处理，焊接后不会出现倾斜问题，顶部螺丝孔的垂直度经过结构校核，螺丝拧入时不会出现偏斜，保证压接力垂直作用在导线上，避免压偏导致的导线损伤或接触不良。

　　在实际选型应用中，这类端子常被用于小型传感器的出线转接、PLC输入输出端子的外接引线转接、小型电源模块的输出接线等场景，相比螺丝固定在导轨上的大尺寸端子台，板载焊接式的该款端子更适合集成在小型设备内部的控制板上，减少外部接线的转接节点，提升设备整体的接线可靠性。设计时也充分考虑了作业容错空间，导线插入窗口的尺寸留有余量，即使导线剥头长度存在小幅误差，也能顺利插入腔体完成压接，不会因剥头过短导致压接不牢，也不会因剥头过长导致裸露导线露出外壳引发短路风险。
