铝型材框架式数控作业工作站结构

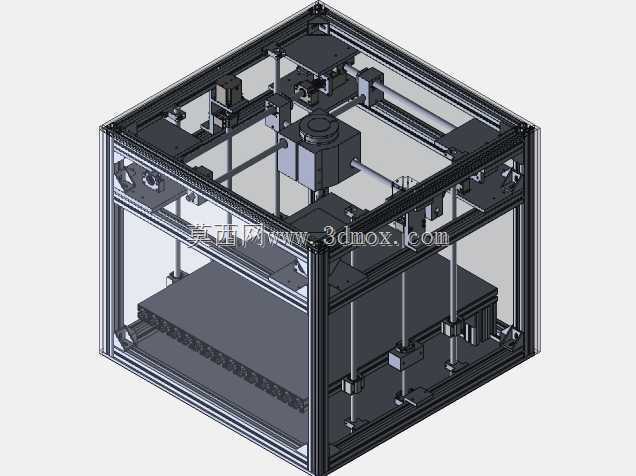

　　这套铝型材搭建的框架式数控作业结构，最初的设计出发点是面向小批量定制化加工场景的柔性作业需求，区别于传统焊接机架的固定式设备，整体采用工业铝型材拼装的框架主体，所有连接节点依托型材自带的T型槽完成紧固件装配，不需要额外做焊接时效处理，后期如果需要调整作业幅面、拓展功能模块，只需要拆解对应位置的型材连接件就能完成改型，适配多品种小批量的生产场景切换需求。从实际应用场景来看，这类结构既可以作为桌面级数控加工的承载基体，搭载对应的主轴、运动组件完成轻量型的铣削、点胶、涂覆作业，也可以通过更换末端执行组件，改造为小型3D打印、激光雕刻的作业载体，甚至在电子制造车间里，还能作为传感器标定、小型元器件分拣的工作站基体使用，

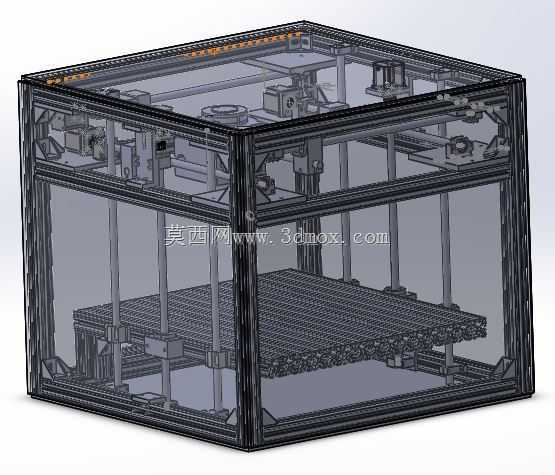

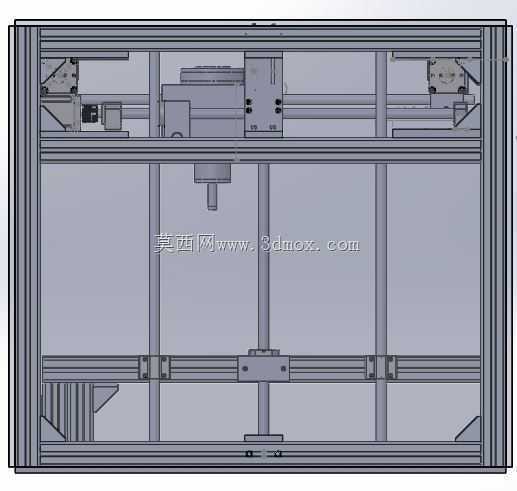

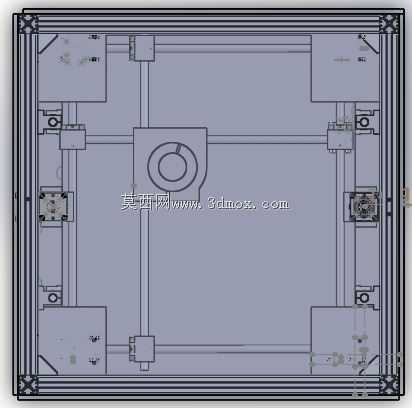

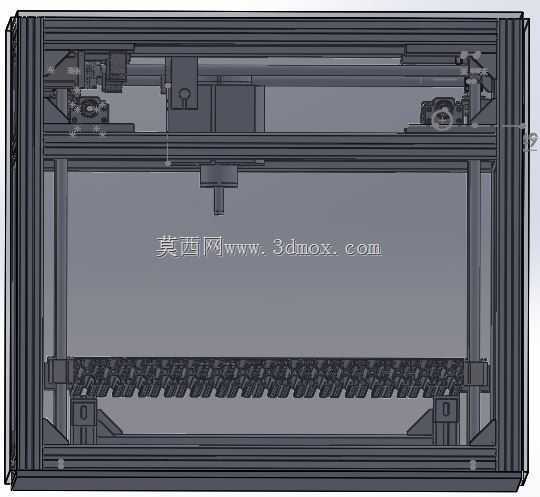

　　框架的通透式结构不会遮挡作业区域的观察视线，操作人员可以全程监控内部作业状态，也方便外接管线、气路的排布固定。设备的核心功能依托分层式的结构布局实现，框架内部做了上下分层的空间划分，下层区域预留了充足的电气元件安装空间，可以放置驱动板、电源、控制模块等组件，和上层的作业运动区域做物理分隔，避免加工过程中产生的碎屑、粉尘掉落到电气元件上造成故障；上层的运动组件采用双轴联动的传动布局，X轴和Y轴的传动导轨直接固定在框架型材的安装面上，依托型材本身的加工精度保证导轨的平行度与直线度要求，Z轴组件挂载在X轴的运动滑台上，可以根据作业需求更换不同行程的传动模组，作业平台固定在框架下层的支撑型材上，平台表面做了密集的安装孔位排布，方便使用压块、

　　夹具固定不同尺寸的待加工工件，不需要额外制作专用的工装夹具。设计过程中优先考虑了安装边界的适配性，整体框架的外形尺寸控制在常规桌面设备的承载范围内，底部的支撑脚预留了调节螺栓的安装位置，可以根据放置地面的平整度调整水平度，保证运动组件的运行精度不受地面倾斜影响；框架的四周预留了透明防护板的安装槽位，后期可以加装亚克力或者PC材质的防护挡板，避免加工过程中碎屑飞溅造成安全隐患，同时不会影响内部作业状态的观察。传动结构的选型上，没有采用过于复杂的集成模组，而是选用了通用型的直线导轨搭配同步带传动的方案，所有零部件都是市面上的标准通用件，后期维护更换不需要定制特殊配件，降低了设备的全生命周期使用成本；走线位置全部依托铝型材的槽口布置，

　　使用专用的线槽卡扣固定线缆，避免运动过程中线缆拖拽造成的磨损、干涉问题。从结构强度的角度考虑，框架的边角位置都加装了角码连接件做强化处理，对应导轨安装的型材位置做了加厚选型，避免运动组件高速运行时产生的共振影响加工精度，作业平台的支撑位置做了多点位的支撑梁排布，即使放置重量稍大的工件也不会出现平台变形的问题。整体结构没有做多余的冗余设计，所有的型材长度、连接件位置都经过装配干涉校验，组装过程中不需要做二次裁切加工，按照装配图纸就能完成快速拼装，对于需要快速搭建小型数控作业站的开发者来说，这套结构可以直接作为基础基体使用，只需要根据自身的作业需求加装对应的功能组件就能投入使用，省去了从零开始设计框架、校验结构强度的过程。
