3D打印钻石三进料挤出热端结构

　　这款三进料组合式热端，是面向多色、多材料FDM熔融沉积成型场景开发的核心挤出部件，目前在桌面级多材料3D打印设备、定制化打印改装方案中应用十分广泛。日常做手板打样、多色功能件打印时，单进料热端需要频繁更换耗材、清理喉管残留，不仅打断打印流程，还容易在换料位置出现层间粘接不良、混色瑕疵，这款三进料结构的设计初衷，就是在不增加打印头整体运动负载的前提下，实现三种耗材的快速切换进料，减少换料等待时间，降低不同耗材切换时的残留混色概率。

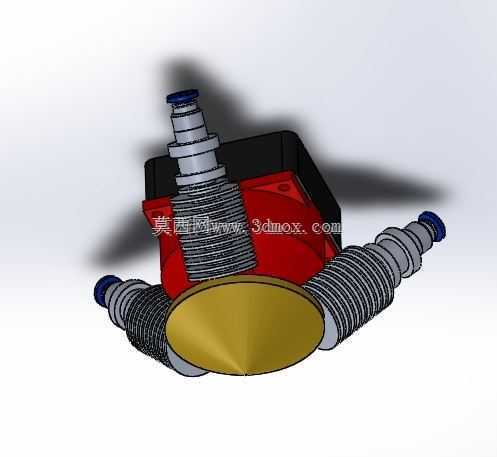

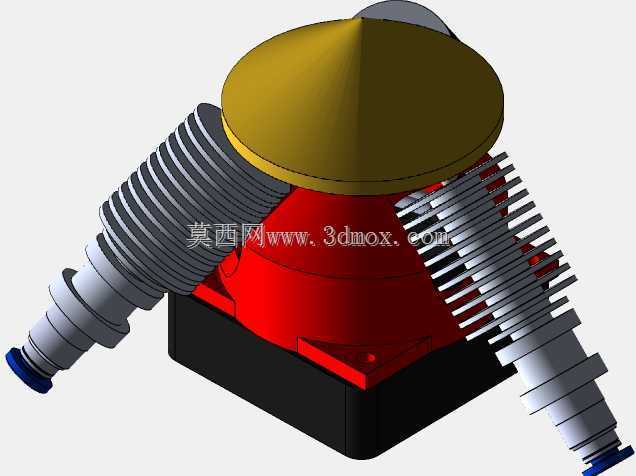

　　从结构设计逻辑来看，整个热端采用三路喉管对称汇聚的布局，三个带散热鳍片的喉管呈120度夹角分布，共同对接下方的一体化加热熔腔，前端搭配锥形钻石面导热喷嘴。这种布局首先考虑了运动端的重量平衡，三路进料组件重量均匀分布在加热块四周，打印头高速往复运动时不会出现单侧偏重导致的惯性偏移，能有效降低高速打印时的振纹风险。喉管部分采用分段散热结构，靠近进料端的鳍片区域负责阻隔加热块的温度向上传导，避免耗材在喉管上段提前软化膨胀造成堵料，每一路喉管的进料通道都做了内壁抛光处理，减少耗材送进时的摩擦阻力，即使是添加了碳纤维、玻璃纤维的改性耗材，也能顺畅送进，不会出现刮削碎屑堆积堵头的问题。

　　加热熔腔部分做了流道优化设计，三路进料通道在熔腔内的交汇点靠近喷嘴出料口，尽可能缩短不同耗材在熔腔内的共用流道长度，切换耗材时只需要排出极少量的残留耗材就能完成颜色或材料的切换，大幅减少换料时的废料消耗。前端的锥形喷嘴采用高导热合金材质，外轮廓做了钻石切面处理，一方面是提升喷嘴表面的温度均匀性，避免喷嘴边缘温度过低导致的出料挂丝，另一方面锥形的尖端结构能减少打印时对已成型层的剐蹭，尤其是打印悬空结构、薄壁细节时，喷嘴不会刮蹭到已经冷却的成型面。加热块内置了温度检测与加热元件的安装位，安装孔位的公差控制在±0.02mm，保证加热棒和测温元件能紧密贴合，温度控制精度稳定在±1℃范围内，打印PLA、PETG、ABS等不同熔融温度的耗材时，都能保持稳定的熔融状态，不会出现温度波动导致的出料粗细不均。

　　从安装边界来看，整个热端的安装基准面在加热块上方的固定支架位置，支架上预留了标准的螺孔安装位，适配市面上主流的桌面级3D打印机X轴滑车安装尺寸，不需要额外做改装支架就能直接替换原有单进料热端。整体径向最大尺寸不超过60mm，Z向高度从喷嘴尖端到喉管顶部进料口的尺寸控制在75mm以内，安装后不会和打印机的成型平台、Z轴限位结构产生干涉，打印最大成型尺寸不会因为热端更换出现缩减。三个喉管顶部的进料口采用标准的4mm快插接口，直接适配市面上通用的PTFE送料管，不需要更换送料管线就能完成装配。

　　实际使用场景中，这款热端既可以用于普通的三色PLA耗材打印，制作多色外观手板、教学演示模型，也可以搭配可溶性支撑耗材，实现两种模型材料加一种支撑材料的组合打印，打印复杂内腔、悬空结构时不需要手动拆除支撑，提升复杂结构的打印成功率。设计时还考虑了日常维护的便捷性，喷嘴和加热块采用螺纹连接，出现喷嘴磨损、堵料时可以直接拧下喷嘴更换，不需要拆卸整个喉管组件，日常维护的操作门槛很低。三路喉管和加热块的连接位置做了密封处理，避免熔融耗材从连接缝隙溢出，长时间连续打印也不会出现漏料问题，适合长时间批量打印的工坊场景使用。
