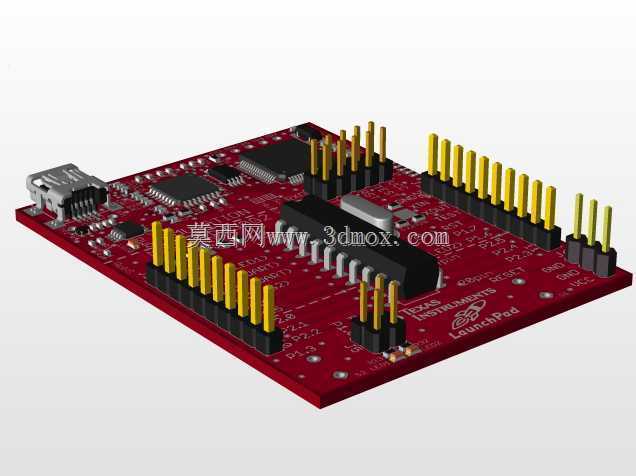

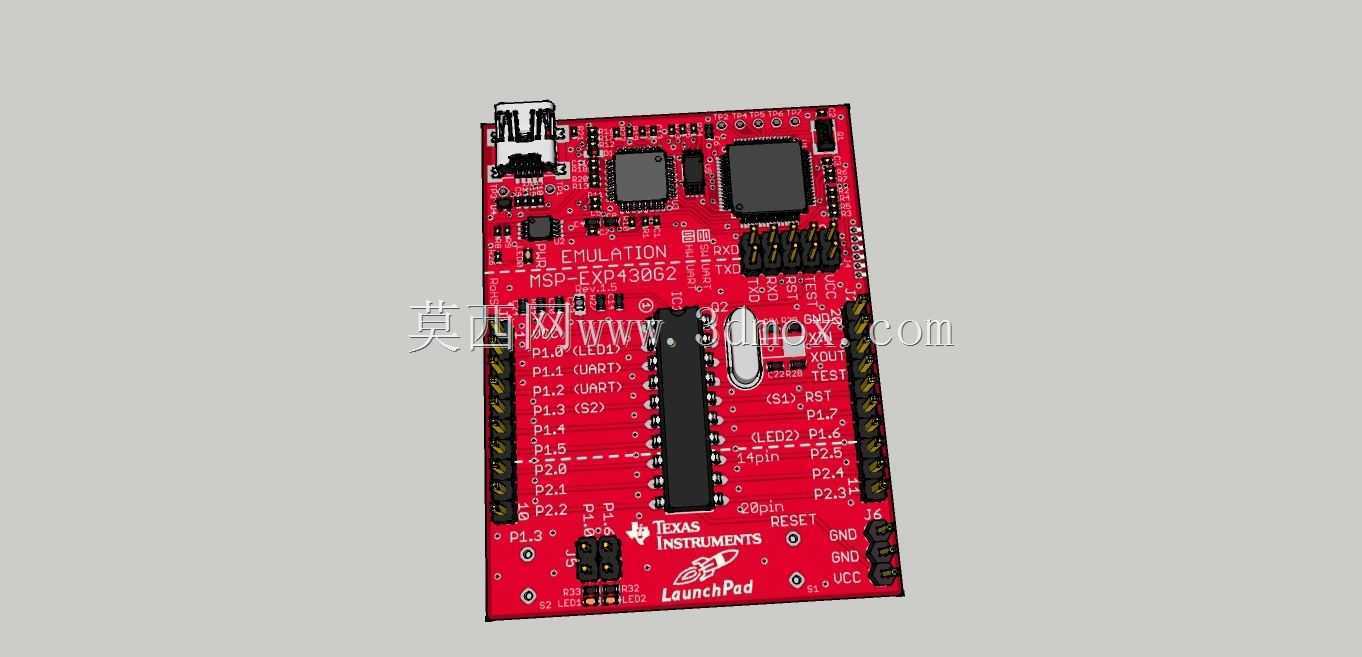

MSP430G2系列LaunchPad开发板结构模型

　　在嵌入式硬件开发、低功耗传感节点原型验证场景中，这类开发板是工程师前期方案验证的核心载体，本次还原的结构模型完整复现了板卡的实体特征，可用于硬件装配干涉检查、教学演示结构展示、测试治具配套设计等实际工程环节。从实际用途来看，该板卡是面向MSP430G2系列单片机的入门级开发载体，板载仿真调试电路无需额外搭配编程器，可直接完成代码烧录、在线调试、功能验证全流程，常被用于低功耗传感器采集节点、小型便携控制装置、教学实验平台的原型搭建，在工业传感前端、消费类小型智能硬件的前期方案迭代中，能大幅缩短硬件打样前的验证周期。从功能特性对应的结构设计来看，板卡采用双层板布局思路，核心单片机芯片布置在板卡中部偏下区域，

　　周边预留了全部IO口的排针焊位，每路IO的丝印标注清晰对应引脚功能，方便开发者外接各类传感模块、执行器件；板载的USB接口布置在板卡顶端，直接承担供电与仿真通信的功能，接口周边做了铺铜加固处理，对应结构上预留了足够的插拔操作空间，不会出现接插件与周边元件干涉的问题；板上的复位按键、用户按键布置在核心芯片侧边，按压行程对应的结构高度与周边元件保持安全距离，误触概率极低；两组LED指示灯布置在按键旁，可直观反馈电源状态与程序运行状态，结构上没有被周边高大元件遮挡，观察视角友好。从外形尺寸与安装边界来看，该板卡遵循TI LaunchPad系列的标准外形规范，整体长宽尺寸适配通用的开发板固定孔位，四个边角预留的安装孔直径与常用铜柱规格匹配，

　　可直接固定在标准原型安装底座、测试治具上；板上所有元件的高度都做了统一管控，最高的接插件元件高度不超过15mm，在堆叠外接模块时，不会出现高度方向的干涉问题；排针的间距采用标准2.54mm排距，兼容市面上绝大多数面包板、杜邦线、外接模块的接口尺寸，结构上排针两侧预留了至少3mm的操作空间，方便插拔杜邦线时的手部操作。设计还原过程中，重点核对了板上每一个元件的位置与外形尺寸，包括仿真芯片、主MCU芯片、晶振、电容电阻、按键、USB接口、排母排针的相对位置都与实物完全一致，丝印层的标识位置也做了对应还原，可直接用于结构装配的干涉校验——比如在为该开发板设计专用外壳、测试治具、外接扩展板时，导入该模型就能直接核对开孔位置、避让空间、

　　安装柱高度，无需反复测量实物尺寸，能有效减少结构设计阶段的尺寸核对工作量。在实际工程应用中，很多开发者在做传感节点集成时，需要将开发板嵌入到小型设备外壳内，提前通过三维模型核对安装空间，就能避免打样后出现元件顶壳、接口对位不准的问题；在做自动化测试治具设计时，精准的板卡模型可以帮助定位探针位置、压接结构的行程，确保测试时探针能准确接触测试点，不会压损板上元件。板卡边缘的邮票孔半孔设计也在模型中做了还原，对应批量生产时的分板工艺特征，对于需要将核心电路裁剪嵌入到最终产品中的场景，也能通过模型提前核对裁剪后的板边尺寸与安装空间。
