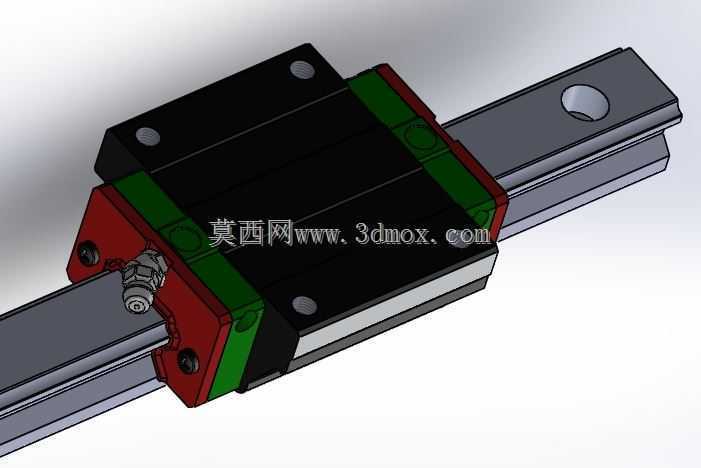

HIWIN HGW25法兰型线性导轨滑块结构

　　做非标设备结构设计快十年，选型线性导轨的时候，HGW25这个规格基本是中载传动场景里的常客，上银的这个系列我在锂电叠片设备、木工开料机、小型桁架机械手的水平移动轴上都用过，实际落地的项目里很少出问题，这次的三维模型把滑块和导轨的配合细节做的很到位，对刚接触传动选型的结构工程师来说，参考价值很高。先从实际安装边界说，HGW25属于25规格的法兰型滑块，导轨的宽度是23mm，滑块本体的法兰安装孔是跨距40mm的M6螺纹孔，这个安装尺寸是行业通用的互换尺寸，不管是替换同规格其他品牌的导轨，还是在安装板上提前做孔位预留，都不用额外做适配调整，导轨的单根标准长度可以根据行程裁切，滑块在导轨上的运行间隙可以通过端盖的预压调整螺钉做微调，

　　常规轻载预压等级就能满足大部分自动化设备的传动精度要求，重切削场景下可以选中预压等级，不过要注意预压过大会增加滑块的运行阻力，缩短使用寿命。从功能特性上看，这个型号的滑块是四列圆弧接触式的钢珠滚动结构，和同规格的方形滑块比，法兰型的安装基准面更低，适合安装空间高度受限的场合，滑块两端的防尘刮板可以阻挡加工产生的铝屑、木屑进入滚道内部，端盖上预留的油嘴接口可以直接接集中润滑管路，不用每次停机手动注油，维护起来很方便，我之前做的木工开料机X轴就是用的这个型号，每天运行12小时以上，定期打润滑脂的话，用个三四年精度都不会掉太多。设计思路上，这个模型把滑块内部的回流槽、钢珠循环路径都做了简化还原，做设备总装的时候，

　　可以直接把这个模型导入装配体，模拟滑块在全行程内的运动干涉，尤其是要注意滑块两端的油管接头、传感器安装支架会不会和设备的拖链、机架钣金碰擦，很多新手工程师选型的时候只看滑块的额定载荷，忽略了安装后的外围干涉，最后装配的时候才发现滑块走到行程端点会撞油管，返工改安装板的情况我见过不少。行业应用场景里，这个规格的导轨覆盖了大部分中载直线传动的需求，3C行业的点胶机、焊锡机Z轴升降，包装行业的封箱机、贴标机水平送料，物流分拣的小型移载机构，甚至是小型数控铣床的进给轴，都能看到它的身影，选型的时候要注意计算轴端的负载，包括运动部件的自重、加工时的切削反力、加速运动时的惯性力，把总载荷算清楚之后再对照样本选对应的预压等级和滑块数量，

　　一般单根导轨配两个滑块的刚性就足够应付大部分场景，长行程的话可以适当增加滑块数量，避免导轨受力不均出现局部磨损。外形尺寸上，滑块的总高度是36mm，法兰边的总宽度是48mm，导轨的安装孔是孔距60mm的M6沉孔，安装的时候要注意导轨基面的平面度，要是安装基面的平面度超过0.02mm每米，导轨锁死之后会产生内应力，运行的时候会出现卡顿、异响的情况，时间长了滚道会出现点蚀，提前报废，很多小厂做设备的时候不注意安装基面的加工精度，装完导轨之后打表发现直线度超差，硬把导轨掰直锁螺丝，最后用不了几个月滑块就坏了，还说是导轨质量不好，其实都是安装不规范导致的。这个三维模型把滑块和导轨的配合公差做的很贴合，做运动仿真的时候可以直观看到滑块的运行行程，也能用来出工程图的安装示意，给装配工人做安装指导的时候，直接用这个模型截图标注安装孔位、注油位置、间隙调整点，比单纯看二维样本要直观很多，刚入行的工程师也能快速搞清楚法兰型滑块和方形滑块的安装区别，不用在选型的时候搞混安装尺寸。
